При повезивању моћних електричних и електромеханичких јединица (на пример, електричне пумпе, електрични мотори, грејачи) обично се користе електромагнетни стартери или контактори. Ови уређаји омогућавају даљинско сигурно пребацивање електроенергетске мреже са снажним потрошачима електричне енергије. Омогућују вишеструко искључивање и повезивање уређаја за оптерећење у кратком периоду, а такође омогућавају употребу термичких релеја и заштитних кругова, „само-закључавајући“, блокирајући.

Да бисте правилно саставили дијаграм ожичења, морате разумјети принципе електромагнетног стартера.

Контактор и уређај за електромагнетно покретање

Прије свега, потребно је описати разлике између два уређаја исте врсте: склопника и покретача. Заснивају се на истом принципу електромагнетне индукције. Разлика лежи у степену заштите и тренутним ограничењима апликације.

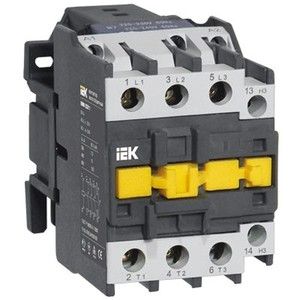

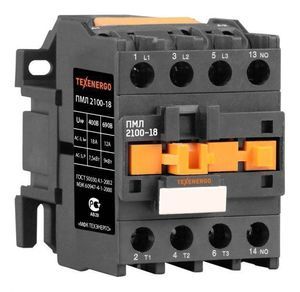

Стартери се производе у пластичном кућишту са максималном границом струје до 10 ампера. Дизајнирани су да укључе и искључе асинхроне моторе у којима су потребне три фазе напајања. Стога три групе струјних контаката стрше из кућишта. Али то не омета употребу електромагнетних стартера, чијим је дијаграмима повезивања врло једноставно покренути и искључити друге уређаје са радним напајањем од 380 и 220 волти или мање. Уз њихову помоћ можете покренути различите уређаје и јединице до расвјетних кругова. Стартери се често називају мали контактори.

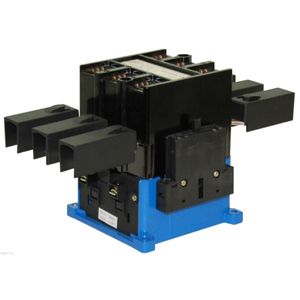

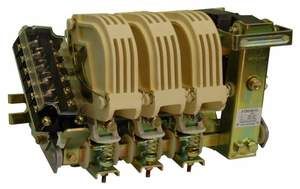

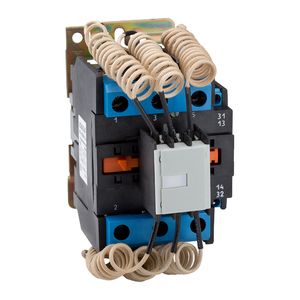

Контактори су дизајнирани тако да покрећу јединице са тренутном потрошњом већом од 10 ампера, по правилу немају кућиште и уграђују се у специјализоване изоловане контејнере или кутије. Опремљени су великим лучним коморама, имају велике димензије и тежину.

Принцип рада

Главни делови стартера су две језгре у облику слова "Ш" и индукциона завојница.

Једно језгро је чврсто причвршћено на кућиште, друго је помично и опремљено је опругама. Индуктор је фиксиран на фиксно језгро. Управљачки напон целог уређаја у опсегу од 12 до 380 волти зависи од његове врсте.

У горњем делу се налази група контаката која се састоји од покретног контактног моста и два фиксна прекидачка терминала. Када се напон примењује на индуктор, ствара се магнетно поље које вуче помично језгро доле. Прекидачки терминали се затварају контактни мост, покрећући уређај или уређај за оптерећење. Када се напајање индукционим намотом искључи, магнетно поље нестаје, опруге подижу помично језгро према горе и отварају прекидне контакте, искључујући оптерећење.

На контакте за отварање може се применити и директни напон и наизменични напон, али не сме да пређе вредности које је одредио произвођач. Те вредности су означене на кућишту инструмента. Стартери су подељени у две врсте:

  • Затворени, који се искључују када се напаја напон, отворите контакте. Нешто се разликују по дизајну, користе се у заштитним круговима од преоптерећења и не користе се за напајање напоном.
  • Отворено, које у стању напајања при примјени струје затвара контактну групу. Најчешћи стартери се користе за напајање напона.

Дијаграм ожичења

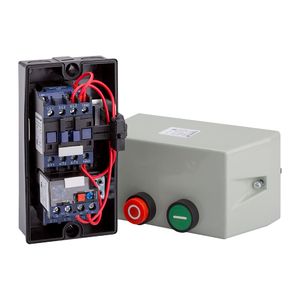

Постоји много опција за повезивање стартера. Важно је одредити које задатке треба обављати. У основи, потребно је извршити основне функције: покретање и заустављање повезане опреме, што се врши пребацивањем помоћу тастера стартера два тастера "Старт" и "Стоп". Дугмад се могу комбиновати или инсталирати одвојено. Али могу се потражити и друге функције, на пример, обрнуто (ако је прикључено оптерећење индукциони мотор). У зависности од циљева, саставља се жељена шема.

Класична мрежна веза

Схема повезивања са магнетским покретачем 380 В омогућава да једно дугме примењује напон на извор потрошње, а друго да га искључи. Снажна компонента склопа напаја се из трофазног наизменичног напона од 380 В. Фазе су означене словима "А", "Б", "Ц". Ако се напајање напаја из једнофазне напонске мреже, тада су укључена само два контакта.

Напајање се реализује коришћењем трофазног прекидача КФ 1, магнетног трофазног покретача снаге, од којих су три отворене терминалне групе означене са 1Л1-2Т1, 3Л2-4Т2, 5Л3-6Т3. Слово "М" означава оптерећење уређаја или јединице. Управљачки круг је повезан на фазу "А" на пин 1 Л1. Састоји се од СБ 2 дугмета за покретање и СБ 1 дугмета за одлазак, КМ 1 индукцијске завојнице и његових помоћних контаката 13 НО, 14 НО спојених паралелно са дугметом за покретање.

Укључивањем КФ 1 машине, напонски напон се доводи до улазних контаката електричног стартера 1Л1, 3Л2, 5Л3. Од контакта 1Л1, напон се доводи у управљачки круг преко дугмета СБ 1 до контактне групе 3, који се састоји од контакта дугмета СБ 2 и помоћног контакта магнетног покретача КМ 1, који остаје тамо у стању приправности док се не притисне тастер за покретање СБ 2.

Када се тастер за покретање затвори, напон се доводи до намотаја, што доводи до активирања стартера и затварања напонских контаката 2Т1, 4Т2, 6Т3, на који је прикључен извор потрошње. Када се отвори тастер за покретање, контакти за напајање се не искључују, јер паралелним повезивањем помоћног контакта 13 НО-14 НО, остварује се самокупљање излаза, снаге и контактне групе.

Дјелује на сљедећи начин : након прекида напајања напоном преко гумба за покретање, струја и даље тече ка индукцијској свици, али преко контаката 13 НО-14 НО. Магнетно поље остаје укључено и спречава отварање контактне групе за напајање. Без примене функције „само-снимање“ дугме за покретање морало би се стално држати.

Извор оптерећења се искључује притиском на дугме СБ 1, који ће отворити управљачки круг, прекинути рад магнетног поља, а опруга ће вратити покретну језгру у првобитни положај отварањем контактне групе за напајање.

Приликом инсталирања круга важно је знати тачно назив коришћене индуктивне намотаје и мрежни напон. Коришћењем завојнице за 220 волти, један контакт је повезан са масом другог помоћу дугмади на било коју од две фазе. Ако је радна снага завојнице 380 волти, оба контакта су повезана на фазе.

Завојнице се производе и за ниже напоне: 12, 24.36 волти. Важно је тачно знати радни напон и техничке карактеристике коришћене индуктивности.

У круговима нижег напона могуће је користити завојнице веће номиналне вредности, али обратна замена није могућа. На пример, завојница од 380 волти може се користити у мрежи од 220 волти, али не и обрнуто. Најчешћи је електромагнетни стартер 380 В.

Прелазак на мрежу од 220 волти

Размотрите најједноставнију шему за повезивање 220 В магнетског стартера на нормалну мрежу домаћинства. Напон индукцијског свитка се примењује на терминале А1 и А2.

На прикључцима Л1, Л2, Л3 могуће је повезати било који напон који дозвољава назив снаге АЦ или једносмерног уређаја. Стезаљке Т1, Т2, Т3 су излазни напон напајања. На пример, можете да примените директну струју из батерије на прикључке за напајање. Напајат ће уређај спојен на излазне терминале.

Једнофазно напајање контролне завојнице омогућава повезивање фазе и нуле на било који контакт. Схема је примитивна и приказано је да разуме поступак повезивања магнетног стартера на мрежу домаћинстава, јер се у те сврхе може користити обичан прекидач.

На примјер, управљачки свитак може се повезати с кућанском мрежом путем сензора свјетлости, сензора кретања или временског прекидача, напон потребан за оптерећење се примјењује на улаз напајања, а на излаз се може повезати улични или други свјетлосни круг. Постоји много апликација.

Реверзибилно покретање електромеханичких јединица

Обрнути стартни кругови користе се за покретање асинхроних електромотора са могућношћу промене правца ротације радне осовине.

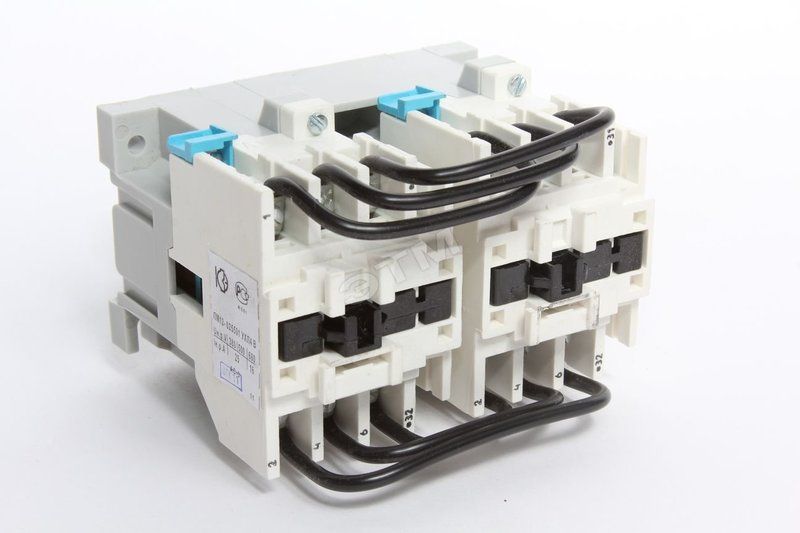

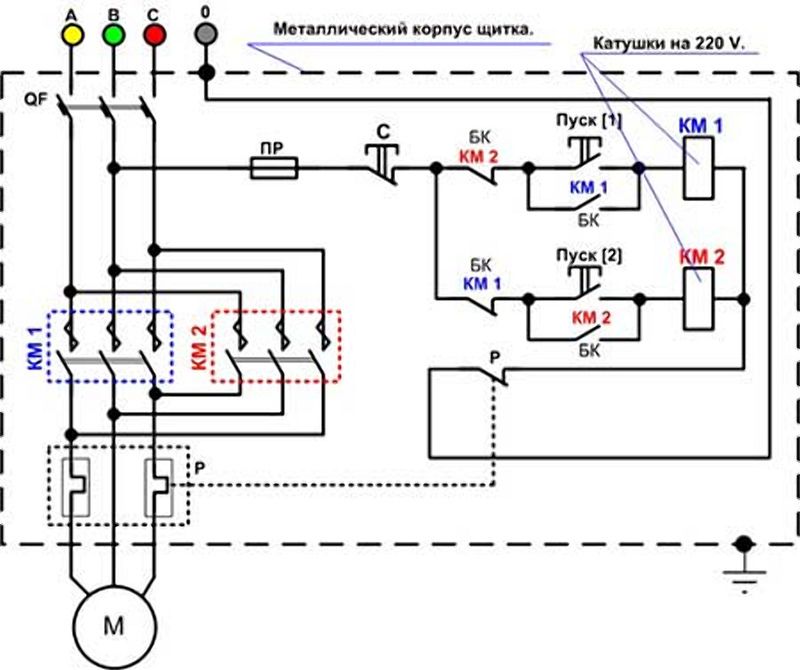

Овај круг се реализује помоћу два магнетна стартера. Промјена смјера кретања вратила се постиже преокретањем двију фаза. Када се укључи стартер КМ 1, мотор ће ротирати осовину у смеру казаљке на сату, када је укључен контактор КМ 2, осовина ће се окретати у смеру супротном од казаљке на сату. Магнетни уређаји КМ 1 и КМ 2 су укључени помоћу различитих тастера „Старт напред“ и „Старт назад“. Онемогућавање је уобичајено дугме.

У обрнутим круговима мора се обезбедити заштита од истовременог активирања функција „Напријед напред“ и „Старт напред“. Таква заштита може бити две врсте:

  1. Механичка заштита - тастери од истовременог активирања блокирају се различитим механичким бравама.
  2. Електрична заштита, постиже се укључивањем у компоненте склопа који блокирају истовремено укључивање стартера.

У схему која се разматра истовремено је готово немогуће укључити два покретача. Када је контактор КМ 1 укључен, контакт 3 КМ 1.4 се поквари. Ако погрешно притиснете два тастера за покретање истовремено, ништа се неће догодити, али електромотор ће се окретати у смеру који је претходно подешен.

Да бисте спречили случајно, истовремено затварање два контактора, боље је саставити сложенији блокирни круг за синхроно пребацивање и „само-брање“. За то су потребна додатна блокада и додатна „само-закључавања“. Али стандардни индукциони покретачи не пружају пету контактну групу. Да би решили овај проблем, користе специјализовани ПКИ префикс (индукциони контактни прикључак) са намотајем од 380 или 220 волти. Оцјена намотавања зависи од мрежних параметара.

Префикс је фиксиран специјализованим причвршћивањем на кућиште стартера. Њене групе контаката раде синхроно са групама примарних контаката.

На дијаграмима напон са тастера за покретање не иде директно на индуктивну завојницу, већ преко контаката другог нормално затвореног (затвореног у искљученом стању) стартера. То доводи до немогућности напајања струјом два главна контактора истовремено. Ако се други склопник случајно укључи, напон ће отићи до завојнице нормално затвореног стартера и отвориће први круг. Тако је остварена једноставна и поуздана заштита од кратког споја.

Повезивање електромагнетног стартера је једноставан задатак. Главна ствар је пажљиво монтирати потребни круг и не заборавити на сигурносне мјере. По правилу се контактори користе за повезивање уређаја велике снаге који захтевају висок напон. Високи напон је увек опасан, рад са њим захтева посебну негу и поштовање свих неопходних мера безбедности. Ево неких од њих:

  • Извршите све инсталационе радове са искљученим напајањем.
  • Изолирајте све везе.
  • Контактори се требају инсталирати у посебне кутије или кутије.
  • При монтажи користите алате са изолираним ручкама.
  • Пре покретања пажљиво проверите све састављене електричне кругове.

Дијаграми ожичења уређаја за напајање путем електромагнетских покретача изузетно су једноставни. Омогућују вам удобно, сигурно и дугорочно управљање изворима велике потрошње.
