Данас се ласерска технологија користи у многим индустријама. Почевши од примене у медицини, козметологији, свакодневном животу и завршавајући са индустријским ласерским системима који могу резати разне тврде материјале. Већина људи ни не размишља о томе како направити ласер својим рукама од импровизованих средстава.
Принцип рада
Принцип рада ласера је прилично компликован процес. Сам ласер је врста квантног генератора. Под дејством фотона, атом емитује други фотон, који је сличан првом, што доводи до повећања емитираног светлосног тока. За производњу индукованог зрачења можете користити електричну, хемијску или гасну методу . Ласери су прилично широко коришћени у кућним апаратима. На пример, у ласерском штампачу, ДВД плејерима, нивоу ласера. Да би ласер радио као елемент за резање, потребно је проћи сноп кроз оптичка сочива, што ће заузврат побољшати проток светлости.
Ако говоримо о моћним ласерима који могу да сечу метал, драго камење, онда их не можемо направити код куће.
Разлог за то је веома сложен уређај за појачавање усмјереног протока помоћу сочива, као и снага саме диоде, која је неколико пута већа од снаге диоде која се користи у кућанским апаратима. Морамо имати на уму да индустријски ласери као резултат рада отпадају огромну количину енергије у облику топлоте и захтева прилично добро хлађење.
ДВД ласер

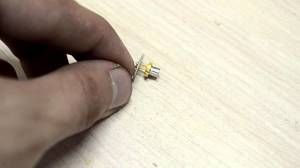

Из компоненти ДВД-РОМ уређаја можете ласер саставити властитим рукама код куће. За ово је потребан погон, можете старог стила. Морате раставити ДВД-РОМ, одспојити све каблове и уклонити ласерску управљачку плочу. Затим морате уклонити диоду: то се повољно обавља помоћу клијешта. Морамо имати на уму да се сама диода плаши статичког електрицитета, па закључци диоде морају бити везани жицом. Следећи корак је проналажење снаге за диоду. Да бисте га напајали, потребан вам је извор једносмерне струје, на пример, литијумска батерија из мобилног телефона или обичне батерије за прсте.
Сама диода неће имати ефекат резања, па је потребно пронаћи оптику за то. Да бисте направили овај сложени механизам својим рукама неће радити, боље је уклонити га са истог погона. Након уклањања потребних компоненти морате пронаћи кућиште ласера. Случај може бити мала лампица, упаљач или, у најгорем случају, комад пластичне цеви или кућиште од дрвета.
Након што је кућиште спремно, потребно је у њега ставити ласерску диоду, оптику, ограничавајуће отпорнике и саму батерију. Да бисте уштедјели простор, морате раставити литијумску батерију и уклонити саму батерију и плочу за контролу напуњености, а ако постоји дугме у лампици, може се прилагодити као прекидач.

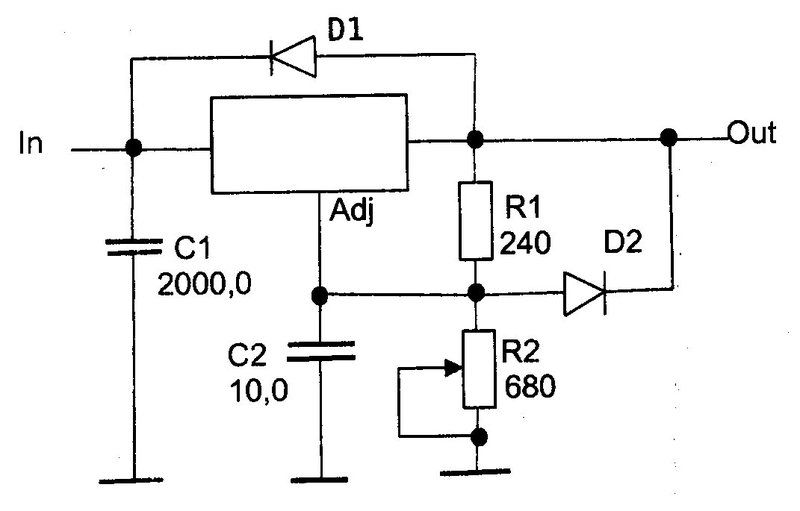

Пре монтаже потребно је узети у обзир поларитет диоде, иначе неће радити. Кључна тачка је оцена снаге ласера, она не сме бити већа од 3 В. Да бисте продужили век ЛЕД, можете да повежете регулатор напона. Помоћу једноставних манипулација можете саставити ласер с ДВД погона властитим рукама. Дијаграм уређаја је приказан доле.
Круг стабилизатора снаге заснован је на чипу ЛМ 317. Пошто је диода веома осетљива на пад напона и може да испадне у неколико секунди, потребан јој је стабилизовани напон. Током рада, диода је прилично врућа, што се мора узети у обзир током инсталације. Што се полуводич загрева, мања је и његова ефикасност.
Универзални показивач
Прилично згодна ствар, уз његову помоћ можете истакнути потребне речи, реченице, слике на плочи, док сте прилично удаљени, па чак и у зависности од тога колико је ласер близу објекта, можете угравирати узорке на дрвеним површинама. Није тешко направити ласерски показивач код куће ако је доступан сав прибор. Уз његову помоћ могуће је запалити шибицу и папир, што је по природи прилично погодно за прављење пожара. За ово ће бити потребне следеће ставке:
Неисправан ЦД или ДВД уређај, али са радном главом у којој се налазе оптика и ласер.- Најјефтинија батерија.
- Лемљење.
- Лемљење и флукс или колофонија.
- Показивач кључева.
- Текстилни фолији од фолије за производњу плоча.
- Хлор-гвожђе (за јеткање плоче).
- Терминал латице.
- Лепак и алкохол.
- Ласерски штампач
- Сјајни папир и пегла.
- Радио компоненте (унесите СМД да бисте уштедјели простор). Уградња ове врсте делова није лака, али ће значајно смањити димензије конструкције.
- Повер повер цондитионер ЛМ2621.
- Р2 Р1 -150 кОхм, Р4-500 Охм.
- Керамички кондензатори: Ц1-0.1 μФ, Ц2-100 μФ, Ц3-33 μФ, Ц4-33 пФ, Ц5-0.1 μФ, ВД1 - не мање од 3 ампера 1Н5821, 30БК060, 31ДК10, МБРС340Т3
- Индуктор Л1, који се састоји од феритног прстена и 15 навоја жице.
Прво морате извући све унутрашњости које ће вам касније добро доћи.
Затим на плочи која је уклоњена са показивача требате пронаћи пластичну матицу, одвијте је и извуците садржај.
Узмите лемљење и загрејте месингани колиматор, који потом мора бити искључен.
Претходно раставите погон и уклоните ласерску диоду и оптику из њега. Затим је потребно да почнете са анализом кинеског фењера.
Пошто се ласер прилично загрева, потребно је да он направи неку врсту хладњака са терминала на плочицама, као што је приказано на сликама.
Колиматор се мора гурнути 5 мм даље како би се фиксирала диода.
Важно је да не збуните поларитет ЛЕД-а, што се може одредити помоћу конвенционалног мултиметра. Након позива, морате лемити две жице за диоду.
Следећи корак ће бити састављање и повезивање струјног круга за ЛЕД.
Цртање плоче је како слиједи.
Након што је цртеж одштампан на ласерском штампачу и пренесен на плочу, можете наставити с уградњом радио компоненти на плочу.
Кад су елементи лемљени у плочу, треба да повежете диоду на плочу и напајате у облику батерија.
Оптичко појачало се може користити са претходно растављеног погона.
На крају рада, све је постављено у кућиште испод лампе. Такав ласерски показивач је погодан по томе што се приликом приближавања објекту може користити као упаљач или гравура. Али ако се греда уклони са предмета, она неће изазвати пожар и послужиће као одличан показивач или призор за ваздушни пиштољ.
Уз помоћ једноставних манипулација и неких компоненти кућанских апарата који су пропали, можете саставити потпуно подношљив ласерски показивач, а цена и квалитета ће вам бити пријатни.
