Пуштање интегрисаног кола започело је далеке 1978. године и траје до данас. Микроцирку омогућава производњу различитих врста аларма и пуњача за свакодневну употребу. Микрочип тл431 се широко користи у кућанским апаратима: монитори, магнетофони, таблети. ТЛ431 је врста програмибилног регулатора напона.

Дијаграм ожичења и принцип рада

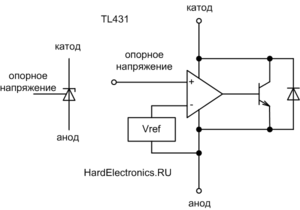

Принцип рада је прилично једноставан. Стабилизатор има константну вредност референтног напона, а ако је испоручени напон мањи од ове вредности, транзистор ће бити затворен и неће дозволити пролаз струје. То се јасно види на следећем дијаграму.

Ако се та вредност премаши, подесива зенер диода отвориће ПН транзистор, а струја ће тећи даље према диоди, од плус до минус. Излазни напон ће бити константан. Према томе, ако струја падне испод референтног напона, контролисани оперативни појачавач ће се затворити.

Отвор и техничке спецификације

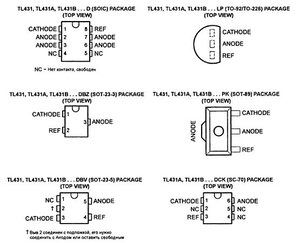

Оперативно појачало је доступно у различитим случајевима. У почетку је то био случај ТО-92, али с временом га је заменио новијом верзијом СОТ-23. Преглед и врсте предмета су приказане у наставку, почевши од најстаријег „древног“ и завршавајући са ажурираном верзијом.

На слици се може приметити да разглед тл431 варира у зависности од врсте кућишта. Тл431 има домаће палете КП142ЕН19А, КП142ЕН19А. Постоје и страни аналози тл431: КА431АЗ, КИА431, ЛМ431БЦМ, АС431, 3с1265р, који ни на који начин нису инфериорни од домаће верзије.

Карактеристични ТЛ431

Ово оперативно појачало ради са напоном од 2, 5 до 36В. Струја појачала се креће од 1А до 100 мА, али постоји једна битна нијанса: ако је потребна стабилност у раду стабилизатора, тада струја не сме да падне испод 5 мА на улазу. ТЛ431 има референтну вредност напона која је одређена шестим словом на ознаци:

  • Ако нема слова, тачност је 2%.
  • Слово А на ознаци означава - 1% тачност.
  • Слово Б означава - 0, 5% тачност.

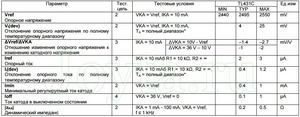

Детаљнија техничка карактеристика приказана је на слици 4

У опису тл431А можете видети да је тренутна вредност прилично мала и износи декларисаних 100мА, а количина снаге коју ови случајеви расипају не прелази стотине миливата. Ово није довољно. Ако морате да радите са озбиљнијим струјама, биће тачније користити снажне транзисторе са побољшаним параметрима.

Провера стабилизатора

Одмах се поставља одговарајуће питање како проверити тл431 мултиметром . Као што пракса показује, не може се проверити мултиметром. Да бисте тестирали тл431 мултиметером, требало би да саставите склоп. За то ће вам требати: три отпорника (један од њих је тример), ЛЕД или сијалица и 5В истосмјерни извор.

Отпорник Р3 мора бити изабран тако да ограничава струју на 20мА у енергетском кругу. Номинална вредност му је приближно 100 охм. Отпорници Р2 и Р3 дјелују као баланс. Чим напон буде 2, 5 В на контролној електроди, транзиција ЛЕД ће се отворити и напон ће проћи кроз њу. Овај круг је добар по томе што ЛЕД делује као индикатор.

Извор истосмјерног напона - 5В је фиксан, а чиповом тл431 можете управљати уз помоћ варијабилног отпорника Р2. Када се микроелектрична струја не напаја, диода не светли. Након што се отпор промени помоћу подешавања отпорника, ЛЕД лампица светли. Након тога, мултиметар мора бити укључен у режиму мерења директне струје и измерити напон на управљачком терминалу, који треба да буде 2, 5. Ако је напон присутан и ЛЕД лампица укључена, тада се елемент може сматрати радним.

Тренутни стабилизатор на тл431

На основу оперативног појачала струје тл431 можете да направите једноставан стабилизатор. Да бисте створили потребну У вредност ове вредности, потребна су три отпорника. Потребно је израчунати номиналну вредност програмираног напона стабилизатора. Израчун се може извршити помоћу формуле: Уоут = Вреф (1 + Р1 / Р2). Према формули, излаз У зависи од вредности Р1 и Р2. Што је већи отпор Р1 и Р2, мањи је напон излазног степена. Примањем вредности Р2, вредност Р1 се може израчунати на следећи начин: Р1 = Р2 (Уоут / Вреф - 1). Подесиви стабилизатор може се укључити на три начина.

Потребно је узети у обзир важну нијансу: отпор Р3 може се израчунати према формули по којој су израчунате номиналне вредности Р2 и Р2. Поларни или неполарни електролит не би требало да се поставља у излазну фазу, како би се избегле сметње на излазу.

Пуњач за мобилни телефон

Стабилизатор се може користити као својеврсни ограничивач струје. Ова некретнина ће бити корисна на уређајима за пуњење мобилног телефона.

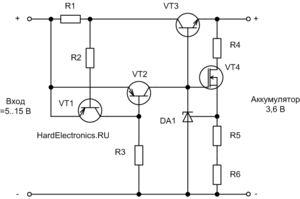

Ако напон у излазном ступњу не достигне 4, 2 В, струја у доводним круговима је ограничена. Након достизања декларисаних 4, 2 В, стабилизатор смањује вредност напона - дакле, и тренутна вредност такође опада. За ограничавање величине струје у кругу одговорни су елементи кругова ВТ1 ВТ2 и Р1-Р3. Отпор Р1 скида ВТ1. Након прекорачења индикатора од 0, 6 В, ВТ1 елемент се отвара и постепено ограничава довод напона на биполарни транзистор ВТ2.

На основу транзистора ВТ3, струја се нагло смањује. Прелази се постепено затварају. Напон пада, што доводи до пада јачине струје. Чим се У приближи на 4.2 В, стабилизатор тл431 почиње да смањује своју вредност у излазним фазама уређаја, а пуњење престаје. За производњу уређаја морате користити следећи сет елемената:

  • ДА1 - ТЛ431К - ако овај артикал није доступан, онда га можете заменити тл4311, тл783цкц;
  • Р1 - 2, 2 ома;
  • Р2 - 470 ома;
  • Р3 - 100 кОхм;
  • Р4 - 15 кОхм;
  • Р5 - 22 кОхм;
  • Р6 - 680 ома;
  • ВТ1, ВТ2 - БЦ857Б;
  • ВТ3 - аз431 или аз339п;
  • ВТ4 - БСС138.

Посебна пажња мора се обратити на транзистор аз431 . За равномерно смањење напона у излазним фазама пожељно је инсталирати транзистор аз431, а таблица биполарног транзистора може се видети у табели.

Управо овај транзистор глатко смањује напон и јачину струје. Тренутне напонске карактеристике овог елемента су погодне за решавање задатка.

Оперативно појачало ТЛ431 је мултифункционални елемент и омогућава дизајн различитих уређаја: пуњаче за мобилне телефоне, алармне системе и још много тога. Као што пракса показује, оперативно појачало има добре карактеристике и није инфериорно од страних колега.
