Са развојем услужног сектора, повећала се потражња за опремом за сечење метала, која је инсталирана у малој радионици. Популарна је универзална машина за сечење вијка 1к62 на којој се врши груба и завршна обрада металних гредица и делова.
Модел је стекао дистрибуцију у земљама ЗНД. Намена: универзални токарски рад на металу и дрву. Тип - караван, средња класа. Њиме управљају мала предузећа, образовне установе, поправке, стругачи једини за пружање услуга.
Машински уређај
Предњи део токарилице, израђен у облику постоља, заправо је мењач. На горњој равнини ормара налази се рупа за контролу уља. Ако током рада уље туче фонтаном, то значи да пумпа ради исправно и пружа подмазивање делова за трљање .
На предњој плочи трупа главе налазе се две ручице мењача на ивицама. Десна ручица смањује брзину вретена и има четири положаја: оптимална брзина за окретање. високи обртаји за завршну обраду цилиндричне површине. Међусобни положај за резање резачем или матрицом. Лева ручица мењача има шест положаја, односно шест брзина.
Између ручица мењача постоје две друге полуге за подешавање рада навоја. Дизајн машине омогућава вам да сечете десну и леву нит.
На дну предњег трупа налази се кутија за довод опремљена са две полуге. Лева ручица пребацује довод и врсту навоја. Она са десне стране служи за подешавање довода чељусти у зависности од дубине реза и тврдоће обрађеног материјала. Машина за 62 године опремљена је са два мотора: главним и брзим пуњењем. Предња прегача је опремљена са два замајкача:
- један за храњење уз кревет;
- други - да се храни преко.
Главни чворови
Ротирајуће вретено машине за сечење вијка 1к62 омогућава површинску обраду цилиндричних и стожастих плоча.
Дебљина чељусти врши уздужно и бочно померање држача алата резачем ради уклањања струготина, навоја, кошења или сечења обратка. Инсталирани погон механизма за пуњење служи за подешавање режима навоја. Помоћу преноса вијка-матице држач алата се помера бочно.
На предњим ручицама монтираним на главном делу управља машином . Да бисте променили услове сечења, инсталиран је механизам за промену брзина вретена. Смјер кретања биће промењен посебним квачилом за трење и механизмом за вожњу уназад.
Стражњи дио токарилице до 62 омогућава обраду дијелова бушилицама, изводећи уздужни покрет. Залив главе се креће дуж кревета с пар матица.
Прегача служи за промену начина храњења, а на главном делу постоје ручице за контролу. Механизам за прегачу пуни чељуст при окретању и навоју.
Дијелови су причвршћени у три одсјечка са синхроним помицањем брегова, а некружни или асиметрични радни дијелови су учвршћени у четири одсјечка. Уређај је самоцентришући и увлачићи кертриџе, стезаљке, лунте.
Главни параметар који одређује величину токарилице је висина од равнине лежишта до осе ротације вретена. Ова висина је половина највећег пречника дела који се може обрадити преко кревета. Највећи пречник производа изнад кревета и удаљеност између кертриџа и потпорња репног репног отпада одређују његове могућности и укључују се у главне техничке карактеристике машине 1к62. Пре рада, окретник проверава димензије радног дела, у складу са датом карактеристиком .
Машина је опремљена додатним електромотором снаге једног киловата за убрзано кретање носача, активира се притиском на посебно дугме које се налази на крају управљачке ручице. Током бушења можете механички нахранити репну бушилицу причвршћивањем на чељуст.

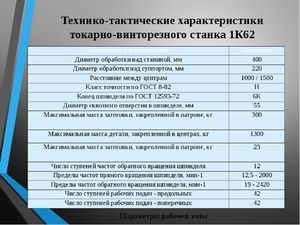

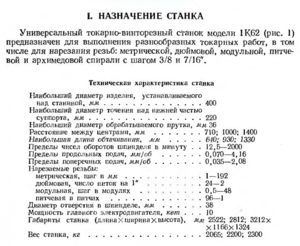

Техничке спецификације
Маса токарилице К62 је 2, 5 тоне.
Димензије:
- дужина - 2500 мм;
- ширина - 1200 мм;
- висина - 1500 милиметара.
Максимални пречник обратка изнад носача машине је 224 милиметара. Радни комад за обраду дужине не више од 1.500 милиметара. Број обртаја вретена 2420 обртаја у минути.
Струг за сечење вијцима је сложена технолошка машина која има 24 брзине вретена и 48 носача калибра. Контроле се налазе на предњим панелима мењача и у мењачима.
За подешавање задате брзине вретена потребно је унапред искључити квачило са трењем и искључити електромотор, а затим померањем ручке да бисте подесили жељени фреквенцијски опсег (на пример 630 … 2000, 50 … 160). Ручица за промену степена преноса треба да се помера без превртања, покушавајући да га фиксира у сваком од четири положаја, подешавајући задате обртаје вретена (на пример, 630 обртаја у минути).
Електрични круг
Електрично ожичење, аутоматизација и осигурачи налазе се на електричној плочи која је сакривена у металном ормару монтираном на машинском кревету . Дијаграм електричног ожичења подијељен је у два дијела: електрични круг примарног напајања и секундарни управљачки круг. Примарни круг укључује опрему за напајање:
трофазни прекидач;- контакти укључивања главног мотора;
- контакти за укључивање мотора ради убрзане подршке
- прекидач водене пумпе;
- релеј
- осигурачи.
Секундарни круг: трансформатор, тастери "старт" и "стоп";
Предности модела
Ова машина обрађује делове великог пречника, мале дужине. Репни дио има бочни помак за обраду њежних стожаца. Механичко додавање потпорња осигурава се током рада дијелова за бушење с бушилицом великог промјера. Да бисте то учинили, помоћу посебне браве, репни реп је повезан са чељусти . Масиван кревет од ливеног гвожђа апсорбује вибрације, машина не даје буку. Кључне предности:
једноставан уређај за струг 1к62;- поузданост чворова и механизама;
- трајност и одрживост у било којим радним условима;
- велика снага главног електричног погона;
- широк избор брзина;
- отпорност на вибрације
Опрема за скретање произвела је творница Красни Пролетари из Московског удружења за производњу алатних стројева. Нажалост, овај модел је уклоњен из издања. Професионални стругачи набављају алатне стројеве из руке, изводећи сложене операције окретања, захваљујући техничкој карактеристици 1к62, која ово омогућава.
