Да би се напајали разни објекти напајале су се гране. Већина централних аутопутава је изолирана, тако да веза узрокује потешкоће. По правилу, искључење утиче на велики број потрошача, што може изазвати незадовољство становника или прекиде у производном процесу. Да би се ово елиминисало, користе се посебне стезаљке за гране.

Прикључак на мрежу

За узорак, можете узети улазну енергију у кућу из надземне линије од 0, 4 киловолта која пролази у близини. Чинило се да је једноставније: баци две жице - и ствар је готова. Постоји неколико решења за ово питање и она се развијају деценијама. Један - и на први поглед најлакши - уобичајени завој. Без икаквих трикова, жица се чисти од оксидације или изолације у случају СИП жице, на том месту се намота одлазни кабл. Међутим, код ове методе постоји неколико ограничења која треба да знате о:

  • ПУЕ снажно не одобрава такав начин придруживања.
  • Увијање жица је дозвољено само ако су израђене од истих метала. Ако се бакар веже на алуминијум, доћи ће до оксидације и слабљења контакта, што ће изазвати пожар.
  • Стварајући такву везу, морате да будете чврсто сигурни у способност да се то постигне потребним квалитетом.

Друга опција је спајање јастучића, одобрених Правилима за електричну опрему. Он такође има недостатака. Ово је потреба за отварањем изолације и сечењем жице, као и периодичним одржавањем, ширењем затезаног споја.

Такође је такав уређај изложен падалинама, што такође не доприноси поузданом контакту. Најбољи начин је употребити стезаљку за грану.

Врсте чвора

Постоји неколико врста стезаљки. Њихова употреба не изазива ПУЕ. За повезивање жица постоје такви уређаји:

  • Прикључни блок у облику матице користи се најчешће у предузећима и на разводним плочама. Заснован је на контактној групи од две плоче која причвршћује жице заједно вијцима. Читав спој затворен је заштитним карболитом или пластичним кућиштем од две полукружне половине, причвршћеним навојним поступком или коришћењем малих металних прстенова. Недостатак ове методе је потреба за растављањем, што није баш згодно на висини.

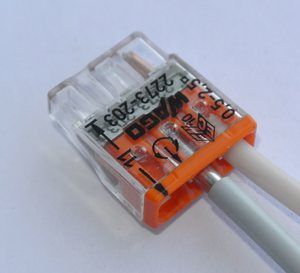

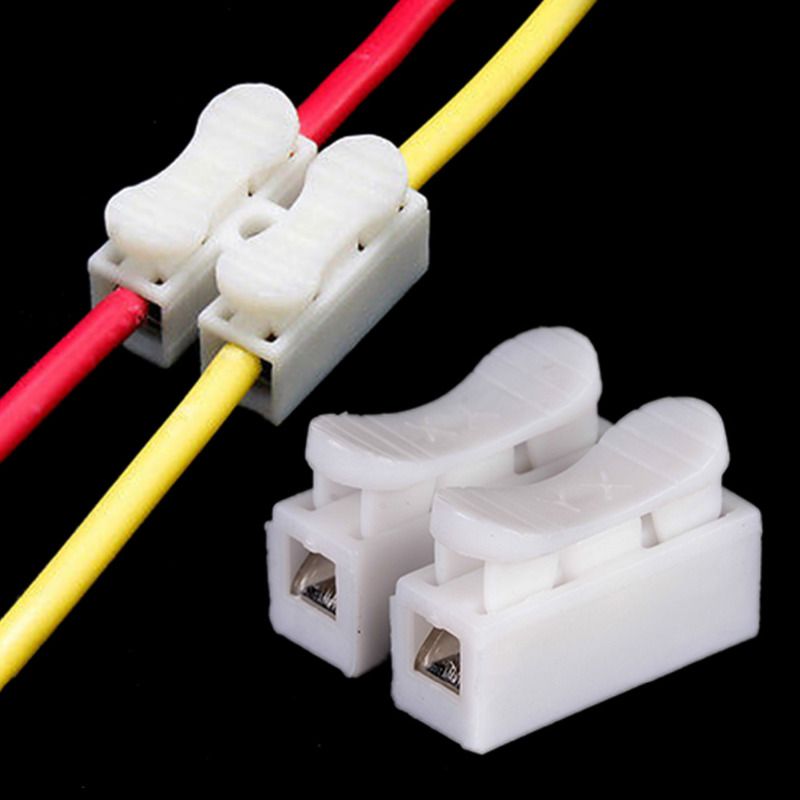

  • Спајање са ОБ стезаљком је погодно за комбиновање жица код куће. Не захтева скидање, комбинација се врши пробојем. Жица се једноставно уклапа унутра и гура покретни део. Због погодности и брзине, веома је популаран, али величина попречног пресека језгре ограничена је на шест квадратних милиметара.

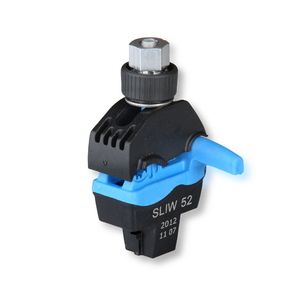

  • За надземни вод направљен са СИП жицом најбоље је пробијајућа стезаљка. Обезбеђује стезање лигамента, не захтева скидање језгре и отклањање стреса. Међутим, овај пиерцер је за једнократну употребу.

Како спојити СИП жицу

Због присуства челичне језгре у језгри, која омогућава каблу да задржи своју дужину без истезања испод своје масе, названа је самоподржавајућом изолованом жицом. Дизајниран је за надземне воде напона до 35 киловолта и не подразумева директну везу једних са другима. За производњу огранака предвиђена је употреба механизама за пробијање.

Принцип рада

Да бисте повезали два паралелна језгра или створили славину, користе се стезаљке за жице. Код једног од њих компресија се користи при самопробијању у једном гнезду, а у другом у различитим преградама, са голим крајевима изолованим диелектричним капама. Пробијање се изводи зубима у облику пирамиде. Ова врста стезаљки пружа заштиту од влаге.

Структура конектора

Дизајн таквог уређаја је једноставан и поуздан. То се постиже коришћењем следећих детаља:

  • Плоча са пирамидалним зубима. То може бити један или више терминалних блокова. Уз његову помоћ остварује се способност пробијања изолације на жичаној подлози.
  • Заптивање мазива за спречавање оксидације.
  • Причвршћивачи.
  • Кућиште за заштиту од влаге, понекад потпуно запечаћено.

Обично се за затезање користе вијци са главом од 13 или 17. Један од њих је једноставан, за демонтажу конектора, други за прекид када се постигне одређена сила. Гнезда су два или четири различита пречника. На пример, стезаљка за пробијање за СИП 4к16 значи присуство 4 седишта за жицу пресека 16 квадратних милиметара, односно 2к16 означавају садржај два гнезда одговарајућег пречника.

Постоје прикључци за жице различитих величина у једном случају. Такви производи су обележени на следећи начин:

  • Стезаљка.
  • Пречник главне жице.
  • Пресјек гране.

У зависности од модификације, пукнуће главе догађа се снагом од 9–20 Њутана на кључ, што је довољно да пробијете изолацију и деформишете зуб. Ово елиминише његову поновну употребу.

Предности методе пункције

Употреба таквих стезаљки почела је давно и постала је популарна. То су омогућиле сличне предности:

  • Рад се изводи без искључивања напона.
  • Помоћу изоловане стезаљке могуће је спојити чврсте жице различитих метала.
  • Праћење нивоа затезања и, у складу с тим, квалитета контакта. Други вијак омогућава згодно растављање везе.
  • Способност стварања уске комбинације. Не плаши се колебања температуре.
  • Брза инсталација.
  • Многе сорте за језгро било које секције.

Хрпа жице без изолације

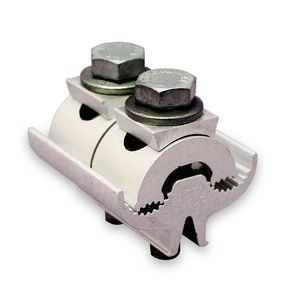

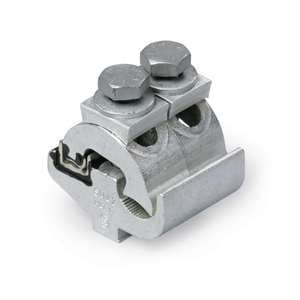

Специјалне врсте стезаљки намењене су линијама пртљажника. Имају матрицу без зуба са стране главне трачнице и стандардну стезаљку са шиљцима на делу гране. Инсталација таквих уређаја врши се на опреми без напајања.

Прикључак на аутопут

Пре него што наставите са инсталацијским радовима, одвојите се према упутствима и припремите потребне алате и прибор. Да бисте се повезали потребно вам је:

  • Диелектричне рукавице.
  • Кључеви 13 и 17 (овисно о терминалном блоку).
  • Одговарајућа стезаљка (на пример, за пробијање СИП 4к16).

Процедура придруживања је једноставна, али постоји неколико карактеристика. Морате да узмете у обзир:

  • Обично се постављање таквих веза врши без искључења на линији, што је предвиђено дизајном стезаљке.
  • То значи да су спојни вијци у тренутном положају изолованом. Али жице које се налазе у близини нису без напајања, па радник који врши производњу славине мора имати одговарајућу електричну безбедносну групу.
  • Да бисте одвојили језгро, користите посебне диелектричне клинове. Употреба одвијача, клијешта и других предмета при руци је забрањена. Ако је изолација случајно оштећена, електричар може бити повређен.

Клинови се постављају на удаљености од 20-25 центиметара један од другог, што осигурава сигуран рад, штитећи инсталатора од додира са сусједном линијом. Један прикључак за повезивање дизајниран је за одређени број проводника. Повезивање већег броја њих је забрањено, јер између њих неће бити могуће успоставити чврсти додир.

Поновна употреба стезаљки није дозвољена. Разлози за то су:

  • Пошто је глава саморезног вијка одсечена већ након прве употребе, немогуће је утврдити потребну силу за поуздан контакт.
  • Сами зуби током примарне компресије се деформишу. Други пут неће моћи да пробију изолацију.
  • Већ је кориштена силиконска маст, веза ће бити пропусна.

Након припреме за рад, пређите на директно постављање стезаљке. Процедура је следећа:

  • Да не бисте оштетили жицу, вијке је потребно лагано отпустити.
  • Главне жице и жице се постављају на места која су им намењена. Требало би да буду смештене строго у средини канала.
  • За прво причвршћивање, вијке затегните руком. Да бисте спречили да се терминални блок љуља, мора га држати одоздо и затезати кључем док се глава не поквари. Ово указује на поуздан контакт.

Већина таквих уређаја није дизајнирана за поновну употребу. Ако је грана непотребна, место убода се једноставно одгризне, а стезаљка остаје на месту.

Неке врсте стезаљки

Бесмислено је набрајати такве уређаје с обзиром на огроман асортиман различитих карактеристика. Разумно је навести само неколико њих:

  • Стезаљке за пробијање грана ОР-95 и ОР-95м, дизајниране за повезивање нула и фазних проводника са било ког метала. Користи се на температурама до -60 степени. Футрола је израђена од пластике отпорне на УВ зраке.
  • Стега за гране П 645 (СЛИВ 15. 1; П2Кс-95) НИЛЕД 10900361. У носачима се налазе ознаке појединих произвођача, јер не постоји јединствени стандард за ознаке. Може имати 2 или 4 огранка. Користи се за пресек жице до 150 квадратних милиметара за бакарне и алуминијумске проводнике.

Употреба само-пробијајућих стезаљки је врло ефикасна на постојећим ваздушним линијама.

Велики избор вам омогућава да одаберете опрему за било коју врсту жице без нарушавања сигурне употребе и непрекидног рада електричних инсталација потрошача.
