Пре неколико деценија ЦНЦ машине за обраду метала појавиле су се у постројењима за производњу машина. Да би се осигурало да се радни комад обради врло прецизно, развијен је посебан програм. Квалитет такве технолошке обраде дела не зависи од особе. Део није потребно поново осигурати, током рада се не помера. Као резултат тога, побољшана је тачност обраде.

Типови ЦНЦ опреме

Савремене ЦНЦ машине су класификоване према неколико критеријума. Сви се сматрају важним за нормалан рад опреме:

  • Феед алата.
  • Кретање поткољенице у одређеним нумеричким координатама.
  • Локација вретена

Индустрија производи универзалну опрему опремљену софтверском контролом. Врсте ЦНЦ машина разликују се од осталих у великом сету уређаја за резање. Сваки производ се одликује својим изгледом. Ова опрема је подељена у неколико група:

  • Широко универзално.
  • Окретање.
  • Цантилевер.
  • Вертикално.
  • Лонгитудинал.

Обрада метала на ЦНЦ машинама врши се аутоматски. За обављање свих врста технолошких операција, индустрија производи разне врсте таквих уређаја. Подељени су у групе:

  • Отвори. Уређаји су опремљени степеним мотором, који омогућава тачно мерење кретања радних механизама уређаја.
  • Затворено. Ови системи су опремљени сензорима који прате рад машине. Кретање радних јединица врши посебан погон.
  • Обрада метала на ЦНЦ машинама била би немогућа без електромотора. Директни погон, заједно са специјалним мењачем, ротира вретено.
  • За обраду великих делова користе се хоризонтални системи за обраду метала.

Критични детаљи хардвера

Обично је кревет цаст. Дизајн је веома чврст, са потенцијом пригушивања. Ако облик кревета има сложену структуру, прибегавају се заваривању.

Свака машина мора имати клизне водилице. Због силе трења, брзина радних механизама постаје минимална. Линеарни вођици омогућавају високу тачност покрета.

За обраду, радни комад је фиксиран на вретену машине, који има неколико врста:

  • Ротор са електромотором.
  • Ротација се врши помоћу погона ремена.

Ротационо вретено се окреће брзином од 100 хиљада. мин Овај механизам је инсталиран на машинама које обрађују сложене матрице, као и различитим калупима.

Погон ремена не развија тако велику брзину. Обично око 15 хиљада обртаја. Дизајниран је за рад са једноставнијим деловима.

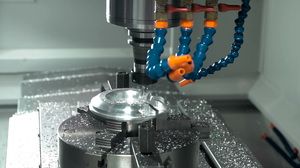

Технологија и могућности обраде

Ако правилно конфигуришете софтверску контролу, може се обрадити различите површине радног комада из једне инсталације. На ЦНЦ-глодалици може се извести неколико технолошких операција сечења метала:

  • Цоунтеринкинг.
  • Примена
  • Бушење
  • Брушење закривљене равнине.
  • Обрада цилиндричне површине.

За такав рад користе се три координатне оси. За сложену обраду користи се пет осовина. На пример, обрада површине велике брзине.

Велики број осовина омогућава ротирање дијела у одређеном смјеру у односу на једну осовину и истовремено помицање алата у односу на обрадни дио. Често, осовина вретена, нагнута под одређеним углом, постаје пета координата.

Обрада филета радијуса, након одговарајућег прилагођавања ЦНЦ-а, одвија се у једном фиксацији. За то се користе посебни крајњи глодалице са карактеристичним заокруживањем резне ивице.

Свака ЦНЦ глодалица се може надоградити. Довољно је додати ротациони механизам на радну површину. Уређај ће моћи да изврши обраду у пет различитих координата. Тачно, таква надоградња смањује радни простор глодалице.

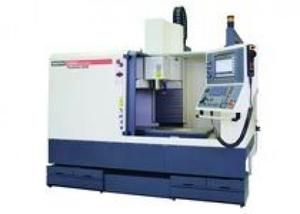

Популарна опрема за глодање

У Русији предузећа са алатним машинама производе ЦНЦ глодалице које се могу наћи у многим предузећима за производњу машина.

  • 6Р13ФЗ. Машина има три координате и неколико електромотора високог обртног момента. Уређај је опремљен адаптивном контролом, поседује контролни систем "Н33-2М". Брзина пуњења крајњег млина је 4800 мм / мин.
  • 6М11ФЗ Глодалица врло једноставна за одржавање. Програмирање радних операција врши се у року од неколико минута у складу са технолошким процесом.
  • ЛФ66ФЗ. Глодалица вертикалног дизајна, опремљена крижним радним столом.
  • ВЦентер Х-400. Доступно на Тајвану. Специјални хоризонтални центар дизајниран за обраду структуралних челика и алуминијума. Истовремено, продавница машине укључује 40 алата за резање. Могуће је повећати овај број на 90 комада.
  • ВЦентер-55/7. Опрема за обраду покривача од обојених метала.
  • АХ-800. Центар за глодање, који има пет осовина, показује високу продуктивност.

Опрема произведена у иностранству такође остаје у потражњи. Најпопуларније су машине:

  • Хурцо.
  • Зенитецх
  • АРЕС-СЕИКИ.
  • Иангли
  • КНУТХ.

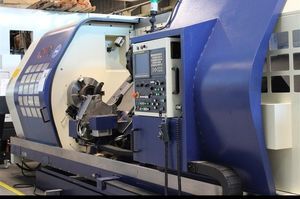

Стругови

Совјетске фабрике алатних машина (Улиановск, Лвов, Горковски, Дмитров) произвеле су прилично широк спектар програмираних јединица, које и даље раде у индустријским предузећима.

  • 16А20Ф3. Ова домаћа машина се може наћи у већини инжењерских предузећа. Уређај је опремљен управљачким програмом "Елецтроницс НТс-31". Механизам вретена има три брзине ротације. Посебан сензор, заједно са погоном, омогућава навој.
  • МК6713Ц5. Сматра се токарцем високе прецизности који је опремљен клипом у облику крижа. Може истовремено радити са шест сјекутића. Машина је дизајнирана за обављање следећих технолошких операција: одвијање навоја, окретање, бушење, диск.
  • Поред машинских алата руске израде, обрада обрадака се врши и на страној опреми опремљеној ЦНЦ-ом. На пример, ТРЕНС СБЛ300. Ова машина има два вретена. Може да обрађује: осовине, прирубнице, сложене радне комаде. Свестраност такве опреме лежи у могућности обављања операција глодања.
  • Втурн-В760. Разликује се од других сличних производа с вретенастим механизмом, који се налази вертикално. Радна глава има осам положаја. Инсталиран је хидраулични дванаест инчни уложак. Чипс се уклања транспортним путем. Аутоматизовано подмазивање Постоје различити држачи алата. Колор приказ. Систем управљања је Фануц 0и-Т.
  • ЛС360 ЦНЦ. Лежиште овог токарилице постављено је под одређеним углом. Опрема може обрађивати обојене метале, као и нехрђајући челик. Јапански Иукен хидраулични механизам повећава поузданост машине. Подмазивање је аутоматско. Радна глава има 8 положаја, што вам омогућава да обрађујете делове различитих конфигурација.

Постављање ЦНЦ машина произведених ових дана за рад са металним производима не прави проблеме стручњацима. Важно је узети у обзир само неколико уобичајених карактеристика које карактеришу глодалну обраду обрадака.
