Практично на било којој електроничкој плочи користе се кондензатори, они се уграђују у струјне кругове. Да би компонента обављала своје функције, мора имати одређене карактеристике. Понекад се појави ситуација када потребни предмет није на продају или је његова цена неразумно висока.

Из ове се ситуације може изаћи помоћу неколико елемената, а потребне карактеристике се добијају коришћењем паралелних и серијских веза кондензатора један с другим.

Мало теорије

Кондензатор је пасивна електронска компонента са променљивом или константном вредношћу капацитивности, која је дизајнирана за акумулирање набоја и енергије електричног поља.

При избору ових електронских компоненти воде се две главне карактеристике:

  1. Номинални капацитет се мери у фарадама, али пошто је ово веома велика вредност, најчешће се користе микрофаради. Номинална вредност овог параметра наведена је на кућишту. Треба имати на уму да, у зависности од класе тачности, одступање стварне вредности од називне може достићи ± 20%, а понекад и више. Такви елементи су погодни за већину кругова, па при компилацији банке кондензатора није потребан тачан избор капацитивности, довољно је да се испуни наведена грешка.
  2. Називни напон се мери у волтима. Употреба електронске компоненте чији је називни напон нижи него у кругу може довести до квара диелектрика и квара елемента. Стога се та вредност мора одабрати с неким размаком.

Симбол неполарног константног кондензатора у кругу приказан је на Сл. 1 а. За поларну електронску компоненту додатно се напомиње позитиван закључак - Сл. 1 б

Начини спајања кондензатора

Компајлирање кондензаторских банака омогућава вам промену укупног капацитета или радног напона. За то се могу користити такве методе повезивања:

  • секвенцијални;
  • паралелно;
  • мешовито.

Серијска веза

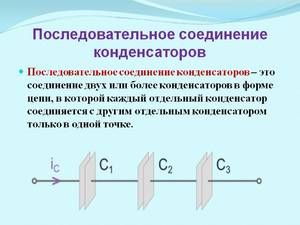

Серијски прикључак кондензатора је приказан на сл. 1, ц. Примените такву везу углавном да бисте повећали радни напон. Чињеница је да су диелектрике сваког елемента распоређене једна за другом, па се с овом везом напони сабирају.

Укупни капацитет серијски повезаних елемената може се израчунати формулом која ће за три компоненте имати облик приказан на Сл. 1 е

После претварања у познатији облик за нас, формула ће добити облик смокве. 1, г.

Ако су повезане серијски, компоненте имају исти капацитет, тада је израчунавање знатно поједностављено. У овом случају, укупна вредност може се одредити дељењем номиналне вредности једног елемента са њиховим бројем. На пример, ако желите да одредите колики је капацитет кад спојите два кондензатора у серији на 100 микрофарада, тада се та вредност може израчунати дељењем 100 микрофарада на два, то јест, укупни капацитет је 50 микрофарада.

Употреба мрежних калкулатора, који се лако могу наћи на мрежи, омогућава да се што више поједноставе прорачуни серијски повезаних компоненти .

Паралелна веза

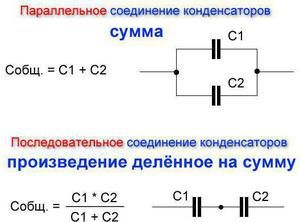

Паралелно спајање кондензатора приказано је на Сл. 1, д. Уз такву везу радни напон се не мења, већ се контејнери сакупљају. Због тога се за добијање батерија великог капацитета користи паралелно спајање кондензатора. Калкулатор за израчунавање укупног капацитета није потребан, јер формула има најједноставнији облик:

Са сумом = Ц 1 + Ц 2 + Ц 3.

Приликом састављања батерије за покретање трофазних асинхроних мотора често се користи паралелно спајање електролитичких кондензатора. То је због великог капацитета ове врсте елемената и кратког времена покретања електромотора. Овај начин рада електролитских компоненти је прихватљив, али треба одабрати оне елементе за које је називни напон најмање двоструки од напона мреже.

Мешано укључење

Спајање мешовитих кондензатора је комбинација паралелних и серијских веза .

Шематски, такав ланац може изгледати другачије. Као пример, размотрите склоп приказан на Сл. 1, д. Батерија се састоји од шест елемената од којих су Ц1, Ц2, Ц3 спојени паралелно, а Ц4, Ц5, Ц6 - серијски.

Радни напон се може одредити сабирањем називних напона Ц4, Ц5, Ц6 и напона једног од паралелно повезаних кондензатора. Ако паралелно повезани елементи имају различите називне напоне, тада је израчунавање узимања мање од три.

Да би се одредио укупни капацитет, шема је подељена у секције са истом везом елемената, за ове секције врши се израчун, након чега се одређује укупна вредност.

За наш круг, редослед прорачуна је следећи:

  1. Капацитет паралелних спојених елемената одређујемо и означавамо са 1-3.
  2. Израчунавамо капацитет серијски повезаних елемената Ц 4-6.
  3. У овој фази можете нацртати поједностављено еквивалентно коло у коме су уместо шест елемената приказана два - Ц 1-3 и Ц 4-6. Ови елементи склопова су повезани серијски. Остаје да израчунамо такву везу и добићемо жељену.

У животу детаљно знање мешовитих мешавина може бити корисно само пршутима.
