Светлећа диода је електронски уређај који емитује светлост када струја прође кроз њу. ЛЕД-ови са малим димензијама су изузетно ефикасни, веома светли, док се састоје од јефтиних и приступачних електронских компоненти. Многи мисле да су ЛЕД диоде само обичне светлосне сијалице, али то уопште није случај.
ЛЕД историја
Капетан Хенри Јосепх Роунд, један од пионира радија, током експеримента приметио је необичан сјај који емитује силицијум карбид. Своја је запажања објавио у Генерал Ворлд-у, али није могао објаснити природу појаве.
Руски научник Олег Лосев уочио је емисију светлости кристалима - диодама. 1927. објавио је детаље свог рада у руском часопису и поднео патент за Лигхт Релаи.
1961. Б. Биард и Г. Питман створили су инфрацрвену диоду. Међутим, Ник Кхолониак с правом се сматра оснивачем ЛЕД-а. Његов ученик Ј. Црафорд 1972. године креирао је жути ЛЕД. Крајем 80-их, захваљујући истраживању руског научника З. И. Алферова, откривени су нови ЛЕД материјали који су дали подстицај за даљи развој ЛЕД-ова.
Почетком 70-их први су пут изумљени зелени ЛЕД-ови, а 1971. године појавио се плави ЛЕД, који је био веома неефикасан. Пробој су направили јапански научници тек 1996. године, који су изумили јефтину плаву ЛЕД.
Принцип рада ЛЕД-а
Најчешће се ЛЕД састоје од галијума (Га), арсена (Ас) и фосфора (П). ЛЕД је спој ПН диоде који емитује светло уместо топлоте коју ствара конвенционална диода. Када је ПН спој у предњем положају, неке рупе се комбинују са електронима у Н региону, а неке од Н електрона комбинују се са рупом у П региону. Свака комбинација емитује светло или фотоне.
Како је уређена ЛЕД-лампица од 220 В? ЛЕД-ови имају поларитет и зато не раде ако су повезани у супротном смеру. Најлакши начин за проверу поларитета уобичајеног ЛЕД-а је одређивање дебљине електрода очима. Дебља је катода (-). Из катоде се емитује светлост. Тања електрода је анода (+). Неки произвођачи производе ЛЕД на такав начин да је дужина жица катоде и аноде различита, анода (+) је дужа од катоде (-). Такође олакшава одређивање поларитета . Неки произвођачи праве обе жице електрода исте дужине, у овом случају можете одредити поларитет помоћу мултиметра.
Предности и недостаци ЛЕД лампи
Предности ЛЕД-а:
Енергетски ефикасан извор светлости;- мала величина, снага и отпорност на удар и вибрације;
- укључите се врло брзо без загревања;
- добра резолуција боја;
- може да се интегрише у систем управљања;
- може да ради од преносне батерије;
- нема штетних материја попут олова или живе;
- производи хладно светло, може бити идеално за раст биљака;
- немају снажна пражњења која могу штетно утицати на очи;
- топла и хладна вода се разликују као сензор температуре;
- немају ултраљубичасто зрачење чиме се елиминише могућност оштећења коже;
- не сагоревају;
- прекривена густом епоксидном смолом, невероватно издржљива;
- не хрђа;
- не привлаче инсекте;
- рад до 50 000 сати;
- рециклирати;
- Не емитујте радиофреквенцијске сметње.
Недостаци ЛЕД диода:
- Може бити непоуздан за спољну примену са великим температурним разликама.
- Потреба за додатним коришћењем радијатора за заштиту полуводича од топлотних ефеката.
ЛЕД се користи у разним применама:
Улична расвета и семафори ;- индикаторске лампице на уређајима, играчкама, одећи;
- лек;
- осветљење;
- аутомобил;
- сигнални уређаји;
- рачунарска опрема;
- ТВ и радио опрема.
Главно ЛЕД осветљење
Али да бисте изградили круг ЛЕД осветљења, потребно је изградити посебне изворе напајања са или без регулатора, трансформатора. Као решење, доњи дијаграм приказује дизајн ЛЕД кола са напајањем без употребе трансформатора.

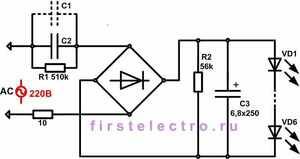

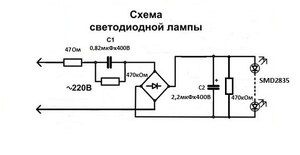

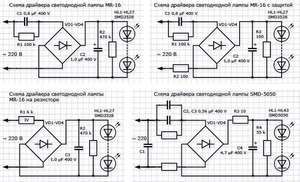

220В ЛЕД лампа круг
За напајање овог круга користи се наизменична струја од 220 В, која се напаја као улазни сигнал. Капацитивна реактанција смањује АЦ напон. На кондензатор се доводи наизменична струја, чије се плоче непрекидно напуне и празне, а повезане струје увек улазе и излазе из плоча, што изазива реактанцију усмерену на проток.
Одзив кондензатора зависи од фреквенције улазног сигнала. Р2 ресетује акумулирану струју из кондензатора када је цео круг искључен. Може да складишти до 400 В, а отпорник Р1 ограничава тај проток. Следећи корак у кругу ДИИ ЛЕД лампе је мостни исправљач, који је дизајниран за претварање АЦ напона у директну струју. Кондензатор Ц2 користи се за уклањање мрешкања у исправљеном ДЦ сигналу.
Отпорник Р3 служи као ограничивач струје за све ЛЕД. Круг користи бијеле ЛЕД диоде, које имају пад напона од око 3, 5 В и троше 30 мА струје. Пошто су ЛЕД-ови серијски повезани, потрошња струје је врло мала. Стога ова шема постаје енергетски ефикасна и има могућност израде буџета.
ЛЕД лампица за отпад
ЛЕД 220 В може се лако направити од празних сијалица, чија је поправак или рестаурација непрактичан. Трака од пет ЛЕД-ова покреће се помоћу трансформатора. У кругу од 0, 7 уФ / 400В, Ц1 полиестерски кондензатор смањује мрежни напон. Р1 је празни празни отпорник који апсорбује нагомилани набој из Ц1 када је искључен АЦ улаз.
Отпорници Р2 и Р3 ограничавају напајање струјом када је струјни круг укључен. Диоде Д1 до Д4 формирају исправљачки мост који исправља смањени АЦ напон, а Ц2 дјелује као кондензатор филтра. Коначно, Зенер диода Д1 омогућава ЛЕД контролу.
Поступак израде столне лампе урадите сами:
Раставите и пажљиво уклоните разбијено стакло.- Пажљиво отворите склоп.
- Уклоните електронику и уклоните је.
- Монтирајте круг на ламинат од 1 мм.
- Одрежите округли лим (са маказама).
- Означите положај шест округлих рупа на листу.
- Избушите рупе према ЛЕД-има које се уливају у шест рупа.
- Користите врх лепила да држите ЛЕД склоп у положају.
- Затворите склоп.
- Пазите да се унутрашње ожичење не додирују.
- Сада пажљиво тестирајте на 220 В.
ЛЕД за аутомобил
Помоћу ЛЕД траке можете лако направити домаће прелепо осветљење аутомобила у унутрашњости. За јасан и светао сјај потребно је користити 4 ЛЕД траке од једног метра. Да би се осигурала водонепропусност и чврстоћа, спојеви су пажљиво третирани врућим љепилом. Исправне електричне везе проверавају се мултиметром. ИГН релеј прима снагу када мотор ради и искључи се након што је мотор искључен. Да би се смањио напон у аутомобилу, који може достићи 14, 8 В, у круг је укључена диода која обезбеђује трајност ЛЕД диода.
Направите ЛЕД лампу за 220в
ЛЕД цилиндрична лампица обезбеђује тачну и равномерну расподелу насталог осветљења на свих 360 степени, тако да целокупна просторија буде равномерно осветљена.
Свјетиљка је опремљена интерактивном функцијом заштите од пренапона, која пружа идеалну заштиту уређаја од свих измјеничних импулса.
40 ЛЕД диода је комбиновано у један дугачки ланац ЛЕД диода, повезаних једно у другом. За улазни напон од 220 В, око 90 ЛЕД-ова може се прикључити у низу, за напон од 120 В - 45 ЛЕД-ова.
Израчун се добија дељењем исправљеног напона од 310 В ДЦ (од 220 В АЦ) на предњи напон ЛЕД-а. 310 / 3.3 = 93 јединица, а за 120 В улазе - 150 / 3.3 = 45 јединица. Ако смањите број ЛЕД-ова испод ових бројева, постоји ризик од пренапона и квара склопљеног круга.
Како сами направити сијалицу

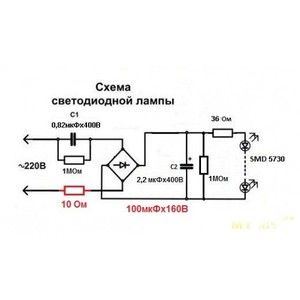

Круг се састоји од кондензатора високог напона, слабе реакције за смањење струје, два отпорника и кондензатора на позитивном извору за смањење улазног напона и мрежних колебања. У ствари, корекцију пренапона врши Ц2 инсталиран након моста (између Р2 и Р3). Овај тренутачни кондензатор ефикасно апсорбује све напонске напоне напона, пружајући чист и сигуран напон за уграђене ЛЕД-ове у следећем кораку круга.
Листа делова:
Рл = 1М ¼ В;- Р2, Р3 = 100 ома, 1 ват;
- Ц1 = 474/400 В или 0, 5 уФ / 400 В ППЦ;
- Ц2, Ц3 = 4, 7 µФ / 250 В;
- Д1-Д4 = 1Н4007;
- дифузор.
Кућне ЛЕД диоде имају заштиту, а њихов век трајања се повећава додавањем зенер диоде дуж далековода. Приказана вредност зенера је 310 В / 2 В и погодна је ако ЛЕД укључује ЛЕД од 93 до 96 В. За други, мањи број ЛЕД линија, потребно је смањити вредност зенера у складу са општим прорачуном предњег напона ЛЕД линије.
На пример, ако се користи 50 ЛЕД жица, а ЛЕД има 3.3 В, израчунавамо 50 × 3.3 = 165 В, тако да ће стабилизатор од 170 В бити довољан да заштити ЛЕД.

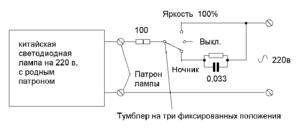

ЛЕД аутоматски круг за ноћно осветљење
Круг ће се аутоматски укључити лампу ноћу и искључити је након одређеног времена, користећи неколико транзистора и тајмера НЕ555. Круг је јефтин и једноставан за инсталацију. Сензор који се овде користи је ЛДР. Дању ће ЛДР отпор бити низак, напон преко њега ће пасти и К1 ће бити у режиму ожичења. Када се осветљење у соби смањи, отпор ЛДР расте, као и напон на њему. Транзистор К1 се искључује. Основни К2 повезан је са емитером К1 и зато се К2 помера и заузврат укључује ИЦ1.
НЕ555 се аутоматски укључује када је укључено напајање. Аутоматско покретање се врши помоћу кондензатора Ц2. Излазни ИЦ1 остаје висок током времена одређеног отпорником Р5 и кондензатором Ц4. Када транзистор К3 стигне на излаз ИЦ1, он се укључује, активира окидач Т1 и лампица светли. Круг укључује 9-волтну батерију која напаја тајмер за време нестанка струје. Отпорник Р1, диода Д1, кондензатор Ц1 и Зенер Д3 формирају део снаге у кругу. Р7 и Р8 су отпорници на ограничавање струје.
Направите ДИИ схему осветљења
Напомене:
- Пресет Р2 може се користити за подешавање осетљивости склопа.
- Пресет Р5 може се користити за подешавање лампе на време.
- Код Р5 @ 4.7М време чекања ће бити око три сата.
- Снага Л1 не сме да пређе 200 вата.
- За БТ136 се препоручује радијатор.
- ИЦ1 мора бити монтиран на држачу.
Светлеће ЛЕД мере
ЛЕД лампица направљена од уштеде енергије која има уштеду енергије има огромну предност, али морате напорно радити да радите са домаћим производима да се корисници не брину због прекомерног треперења ЛЕД-а:
Контролишите ЛЕД производе помоћу ЛЕД напајања које је дизајнирано за њихово номинално оптерећење.- Осигурајте да су сви употребљени ЛЕД производи компатибилни с управљачким круговима и напајањем.
- Проверите да ли су жице и остале неисправности светиљке и осигурајте да диммери нису преоптерећени.
- Размислите о коришћењу ЛЕД драјвера са константном струјом.
- Када инсталирате систем, експериментишите да бисте сазнали да ли постоји минималан ниво затамњења који вам смета.
Да бисте избегли ефекат треперећих ЛЕД-ова, увек се морате сетити горе наведених тачака.
