Каблови и жице имају своје карактеристике и карактеристике које их разликују и чине производе једног произвођача бољим или лошијим од другог. Када користите кабл, изложен је многим спољним утицајима, као и унутрашњим.
Отпор електричне изолације
Израда изолационог плашта је неопходна да би се жица заштитила од спољашњих утицаја и од утицаја унутрашњих вена једна на другу. Штеди од кратког споја и влаге. Без заштите доћи ће до огромних цурења која ће довести до несрећа. Због тога је заштита кабловске изолације веома важна, а отпорност на изолацију је једно од најважнијих својстава жица.
Свет производи огроман број каблова дизајнираних за употребу у различитим условима. Они се међусобно разликују већином врста изолације. Језгра неких жица сакривена су у алуминијумском омотачу да би се заштитила од спољних струја. Жице дизајниране за рад на високим температурама изолиране су гумом која погодује таквим условима од уобичајене пластике.

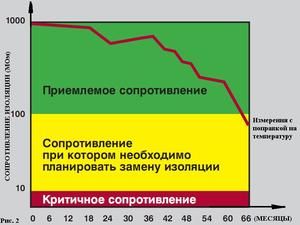

Изолациони материјал се истроши и застаре са временом, ако није у стању да издржи услове рада, овај процес ће се одвијати брже и жица ће изгубити оперативност раније него што је могла. Због тога је уведена мера која би могла да одражава квалитет изолације.
Јединица мере за ову меру, као и било који други отпор, је Охм. Она се мери на дужини од жице од километра, па се ради практичности резултати бележе у милиомима. Да бисте прешли на Ом, требате да умножите вредности испод на хиљаду.
Нормална вредност отпора
За жице, норме су дефиниране у државним стандардима, а произвођачи су обавезни да их се придржавају у производњи. Код продаје производ мора имати пасош са електричним спецификацијама и усклађеност са стандардима који се односе на изолацију, један од најважнијих параметара.
На пример, за нискофреквентне градске телефонске жице норма је отпор од најмање 5 хиљада мегома. За трупе и коаксијалне жице треба да има вредност од 10 хиљада мегома.
У пракси, за коришћење вредности из пасоша производа, потребно је упоредити вредности за исту дужину кабла. Ако се дужина не подудара са оном на којој су мерења извршена у пасошу, морате независно прерачунати вредности узимајући у обзир разлике у дужини.
Не заборавите да су подаци у пасошу добијени у одређеним временским условима и температури. Такође је вредно узети у обзир и не вршити мерења зими или по кишном времену.
Постоје жице са алуминијумским омотачем и полиетиленским омотачем. За њих се узима у обзир отпор између изолације и земље. То би требало бити минимална вриједност од 20 мегоха по километру.
За каблове за напајање који се користе у електричним мрежама напоном већим од хиљаду волти, отпор изолације не може прећи дозвољену вредност од 10 мегохмс по километру. Жице у мрежама са напоном мањим од хиљаду волти треба да имају отпор не већи од 5 мегома.
За контролне жице, отпор изолације не може бити већи од 1 МΩ.

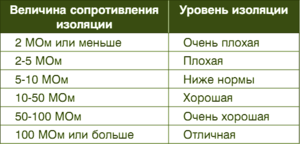

Табела стандарда изолационе отпорности каблова који се користе за кућне потребе:
врло лоше - 2 мегохмс или мање;- лоше - од 2 до 5 мегома;
- испод норме - од 5 до 10 мегома;
- добро - од 10 до 50 мегома;
- врло добар - од 50 до 100 мегома;
- одличан - 100 мегома и више.
Самопроверавајућа изолација кабла

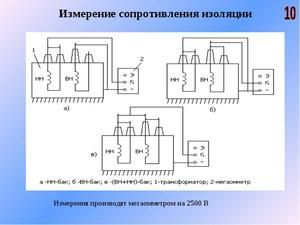

Приликом извођења електричних радова обавезно је мерење отпора електричне изолације. Ово је неопходно за утврђивање спремности мреже за рад. Ако постоји потреба, можете мерити код куће.
За мерење у домаћем окружењу прво је потребан мегохметар. Ово је посебан уређај дизајниран за мерење отпора. Може имати дигитални екран и показивач.
Никада не смете занемарити мере предострожности, па за започињање мерења они чине неколико припремних корака.
Вриједност мегера вриједи провјерити помоћу два тестна мјерења:
- Прво мерење се врши повезивањем две жице меггера. Резултат треба да буде нула.
- Друго мерење се врши отвореним жицама меггера. Нормалан резултат има тенденцију до бесконачности.
Вриједно је споменути сигурносне мјере које се морају поштовати током мјерења:
- Ако је меггер неисправан, нема смисла вршити мерења и опасно је по живот.
- Пре него што започнете мерења, проверите да нема напона на измереном електричном каблу или опреми.
Ако је одсутан, потребно је уземљити мерену мрежу како би се уклонио преостали набој. То се мора обавити након сваког мерења да би се обезбедила тачност и сигурност. Мерења отпора могу се разликовати у зависности од врсте кабла за напајање.
У трожилном каблу сваки од проводника се проверава одвојено, јер су сви на себи струјни. Затим се проверава отпор између почетка сваке вене и "земље".
Техника мерења каблова са већим бројем језгара слична је мерењу троједног кабла за напајање, само ће се број мерења повећавати у зависности од тога колико ће језгара бити на жици.
