Смањење потрошње енергије је кључни изазов за сваку породицу. Али непродуктивни губици и даље остају велики. Бескорисно спаљивање расвјетних тијела на улазима, дугачким ходницима, собама негативно утиче на буџет власника станова и приватних кућа.

Употреба апарата за уштеду енергије делимично решава проблем. Међутим, постоје и други ефикасни ресурси. Међу њима се разликују пролазни прекидачи који се такође називају елементима - ундерстудиес или цросс овер уређајима.

Додјела преклопника

Пролазни уређај је електрични уређај који се користи за контролу потрошача енергије из различитих места. Електричне мреже су у овом случају сложеније од традиционалних јер захтевају уградњу неколико склопних уређаја. Надокнада непријатности је могућност регулисања извора светлости. На пример, прикладно је укључити или искључити сијалице на сваком спрату на улазу вишекатнице.

У приватним кућама управљајте двориштем, ходником и другим лампама из спаваће собе када идете у кревет. Прелазни прекидач разликује се од стандардног аналогног у повећаном броју контактних елемената и жица. Принцип рада оба уређаја је идентичан. Типични производ има 2 игле. Круг је затворен. Када је искључен, извори светлости се не напајају струјом. Повезивање уређаја с мрежом је једноставно. Ово не захтева посебне квалификације извођача.

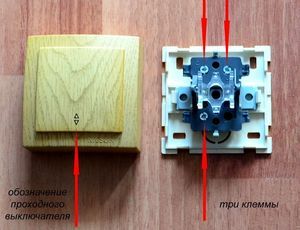

У прелазним прекидачима постоје 3 или више контаката. Класична верзија укључује фазу и два излаза. Оперативне одредбе:

  • улазна фаза - излазни контакт 1;
  • улазна фаза - излазни контакт 2.

Не постоје средња стања. Након пребацивања веза, уређај делује као прекидач. За правилно постављање уређаја потребно је одређено знање и вештине.

Врсте прекидача

Произвођачи електричне опреме производе различите модификације утора, које су класификоване према квантитативним и управљачким критеријумима.

Према броју тастера

Сматра се основним за традиционалне и пролазне склопке. Овисно о броју и природи потрошача енергије, за управљање електричном мрежом користе се једночлани, двочлани и трочлани прекидачи. Модели са четири елемента дугмета нису доступни. То је због чињенице да је уобичајеном кругу уређаја потребан улаз и два излазна контакта. За производе са четири кључа потребно је 12 проводних језгара. Као резултат тога, потрошачи ће се сусрести са замршеним дијаграмима ожичења, повећаним величинама уређаја, потешкоћама са одвајањем каблова, монтажом и радним прекидачима.

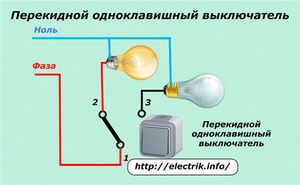

  1. Прекидач уређаја са једним кључем . Једноставан уређај који се користи за регулацију једне или две групе светиљки. Није дизајниран за велика тренутна оптерећења. Стога не постоји комора за гашење лука. Производи се израђују са једним или два улаза. У последњем случају, 4 контакта су повезана на крсни облик. Стога се уређаји називају унакрсним уређајима. Користе се за два светиљка која раде истовремено.
  2. Производ са два кључа . Улаз врши пар фазних проводника независно један од другог. Сходно томе, веза са осталим прекидачима остварује четири језгра. Уређаји ове врсте контролишу два различита извора светлости спојена паралелним прикључком.

Предност ове опције је што се потрошачи електричне енергије контролирају независно једни од других. Један извор светлости може се искључити касније од другог. У двоспратним дворцима често је потребно искључити свијетли лустер у соби, али да би се задржало пригушено свјетло изнад степеница или у дјечјој соби. У баракама, мини хотелима и на суседној територији, изнад улазних врата, често се користи и осветљење које се контролише из собе.

Елемент који се дуплира са два кључа снажнији је од оне-кључа. У ствари, састоји се од два независна уређаја. Због тога, уместо жица, користи каблове са обојеним језграма. Ово поједностављује инсталациони посао. Кабл пружа одговарајућу заштиту када се користи велика струја, посебно за спољну употребу. Схема спајања пинова је сложена. Ради практичности потрошача, на самом је уређају уписан. Грешка везе ће резултирати кратким спојем. Прије почетка рада електрични круг је пожељно да "звони" електричним кругом тестером или авометром.

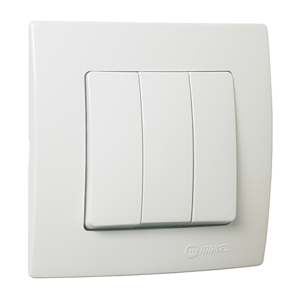

  • Уређај са три кључа . Он у функционалности надмашује прекидаче са једним и једним кључем. Међутим, ретко се користи. Разлог су потешкоће у постављању и поправци. На излазу уређаја спојено је 6 жица које су положене на следећи производ. Тамо су упарени са улазним терминалима пролазног прекидача. На излазу се формирају 3 независне контуре према утицају на изворе светлости.

Према врсти управљања

Технолошки напредак се активно уводи у електроиндустрију. Испуштају се нови уређаји који побољшавају процес регулације од стране потрошача енергије.

Према технологији израде, прекидачи се деле на механички, додирни, полуводички са даљинским управљањем.

  • Механички прекидачи су традиционални тастатури. И даље доминирају на тржишту. Потрошаче привлачи једноставност производа, лакоћа инсталације, приступачна цена.
  • Тоуцх прекидачи . Софистициране и скупе електронске компоненте. Принцип рада заснован је на употреби осетљивог сензора који реагује на спољне утицаје. То може бити покрет, звук, лагани додир. Сензор - сензор шаље сигнал полуводичу (тиристору, транзистору велике снаге), који затвара или отвара електрични круг.
  • Полуводичке склопке с даљинским пребацивањем . Различити уређаји на додир. Учинак на транзисторе врши се помоћу контролне табле. Главна карактеристика је могућност промене јачине струје и подешавања светлине лампе. За то се користе посебни производи за осветљење, а у мрежу је укључен и диммер - регулатор напајања.

Додирни и попречни прекидачи су функционалнији од механичких елемената. Правац њихове примене није најмање повезан са општим трендом дигитализације стамбених просторија („паметних домова“).

Дијаграм повезивања прекидача са два места

Када инсталирате пролазне прекидаче, предуслов је израда шема електричног круга, посебно када се користи скривено ожичење. У супротном, с временом ће се појавити потешкоће у потрази за прелазним водовима. Електрични потрошачи су спојени паралелно како би заштитили круг ако је један од њих оштећен.

Спајање прекидача на 2 места - опције:

  1. Једно осветљење. Регулацију врше два елемента са једним кључем. Спајање на фазу (улазни контакт) врши се у разводној кутији. Двије излазне жице повезане су на идентична језгра другог уређаја. Уобичајена фаза уноса доводи се до светиљке. Нулта линија извора светлости директно је повезана са нулом са електричне плоче. Одељак за жице за производ средњег лета изабран је узимајући у обзир светлосну снагу. Избор се врши према посебним табелама.
  2. Два потрошача електричне енергије - два прекидача с једним кључем. Круг се мало разликује од управљања једном лампом. Ово повезивање пролазног прекидача према шеми са два места мало се разликује од управљања једном лампом. Користе се попречни прекидачи. Две фазне жице су повезане са разводне кутије на први уређај. Четири излазне линије повезане су у слична језгра другог уређаја која су потом повезана у пару са потрошачима електричне енергије. Оба светла искључују или укључују било који од уређаја истовремено.
  3. Две групе извора светлости су уређаји за преклапање са два кључа. Сваки се састоји од два појединачна прекидача инсталирана у једном кућишту. Инсталација је слична инсталирању прекидача с једним кључем на 2 лампе. Али унакрсно контактирање се не примењује. Од стандардног двоструког елемента разликује се у великом броју жица због недостатка заједничког терминала.

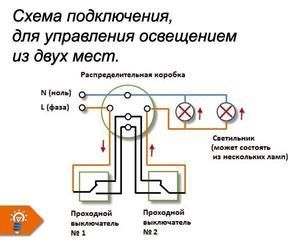

Типични прекидач са два места у овој реализацији је следећи:

  • Извор светлости повезан је на електричну плочу помоћу троједног кабла, укључујући уземљење, нулту и фазну струју.
  • Шестожични кабл повезује разводну кутију са првим елементом, сигурносним копијама. Фазна жица из оклопа повезана је са два улазна језгра уређаја бр. 1.
  • Прекидачи бр. 1 и 2 повезани су међусобно помоћу четири скакача. Уређај број 2 приказан је на лампама.
  • Када се контакти избацују, појединачни електрични водови прекидача затварају се и отварају у паровима, регулишући рад одговарајућег светлосног производа.
  1. Три елемента који троше енергију - два уређаја са три кључа. Софистицирани дијаграм ожичења за двоструки прекидач. Седаморезни кабл повезан је са резервним елементом. Фазна струја пролази кроз једну жицу која се доводи до три улазна терминала. На излазу се 3 пара језгара протежу у пару до контактних чворова на улазу другог прекидача. Створена 3 аутономна круга управљају светиљкама. У дрвеним кућама се користи спољно ожичење. Стога се разматра питање дизајна повезивања склопки између себе, електричних уређаја и разводних кутија. Пожељна опција је употреба жичара.

Да бисте повећали сигурност електричног круга, не препоручује се спајање жица увртањем у разводну кутију. Пожељно је користити рукаве, стезаљке, стезаљке. Обојене жице користе се у паровима. Ово поједностављује инсталацију и минимизира збрку приликом полагања кабловских језгара. За прекидаче с три кључа сматра се обавезним „континуитетом“ веза кругова мерењем електричних уређаја.

Дијаграм инсталације контролне линије са три или више места

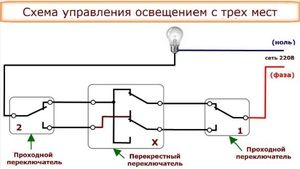

Универзална опција је регулација извора светлости са 3 тачке. На основу тога број преклопника може се повећати на 10 или више. Стварање електричног круга врши се помоћу три елемента: два пролазна и један укрштани уређај.

Уређаји за довод су монтирани на крајевима комутационе линије, уређај за цроссовер постављен је у подручју између ових елемената. Када је први прекидач укључен, фазна струја пролази кроз базни круг, светлосни уређај светли. Када притиснете тастер унакрсног прекидача, круг се отвара. Када је укључена, струја тече кроз улазну жицу. У овом положају, један од контаката је стално у фази. На трећем прекидачу поступак затварања и отварања круга је сличан првом уређају.

Ако желите да контролишете осветљење са великог броја места између производа за пролаз, подешава се потребан број унакрсних уређаја.

Овај круг претпоставља 7 веза у разводној кутији.

Пошто ће у сваком случају у кругу бити три склопа, користе се три једносмерна и попречна прекидача. Међутим, упарени и унакрсни производи се чешће користе (2 двострука и један сингл). Производи за довод на крајевима линија могу се заменити елементима са три кључа. Потрошач самостално одлучује која опција је за њега повољнија.

Веза са неколико места је уобичајена у високим зградама. Обично је један прекидач дизајниран за контролу осветљења три спрата. Такође се шири у приватним домаћинствима, где има много спољних лампи (баштенске стазе, сјенице, капије, гараже).
