За прикупљање података о напону у мрежи, тренутној снази и потрошачима предвиђени су аутоматизовани системи за праћење и обрачун потрошње електричне енергије. Задатак АСКУЕ-а укључује конверзију аналогног сигнала који се шаље преко трофазног бројила, чија матрица аутоматски обрађује податке и врши прорачуне за потрошени енергетски ресурс.

>

Принцип система

Даљинско прикупљање, обрада и складиштење информација о протоцима електричне енергије у далеководима врши се помоћу софтверског и хардверског уређаја. Принцип АСКУЕ система заснован је на аутоматизацији контролних операција, повезаних са следећим операцијама:

  1. мерење потрошње електричне енергије;
  2. чување података путем УСПД ресурса;
  3. системско управљање временом;
  4. пренос података у друге информационе ресурсе радне станице;
  5. анализа излазних параметара електричног тока;
  6. развој метода управљања и пренос програма на техничка средства.

Пре увођења система створеног на основу иновативних технологија, проводи се скуп радова, чија листа укључује:

  1. темељно испитивање предмета;
  2. дизајн узимајући у обзир регионалне захтеве;
  3. инсталација опреме;
  4. пуштање у рад;
  5. регистрација система код органа за продају енергије;
  6. метролошка верификација система.

Због чињенице да АСКУЕ помаже у тестирању најновијих генерација технологија, на савремене системе се постављају високи захтеви у категоријама поузданости, функционалности, крајњих трошкова и сигурности.

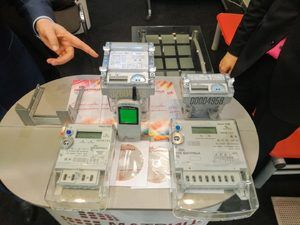

Електронски бројила за АСКУЕ

Важне компоненте система су АСКУЕ бројила и комуникациони канали. За разлику од индукцијских уређаја за мерење електричне енергије, осетљиви електронски бројила немају ротирајуће делове . Уређаји пружају широк распон улазног напона, помажу у организацији проширеног система тарифног рачуноводства, спремају претходна очитања у архиви, имају ретроспективни режим у једном периоду.

Електронски уређаји новог модела савршено се уклапају у АСКУЕ конфигурацију. Разноликост функција бројила за потрошњу електричне струје налази се у софтверу уграђеног микроконтролера. Дизајн уређаја укључује:

  1. становање;
  2. терминални блок;
  3. трансформатор
  4. штампана плоча;
  5. ЛЦД екран
  6. извор напајања кругом;
  7. сати;
  8. телеметријски излаз;
  9. Супервизор
  10. оптички порт;
  11. управни органи.

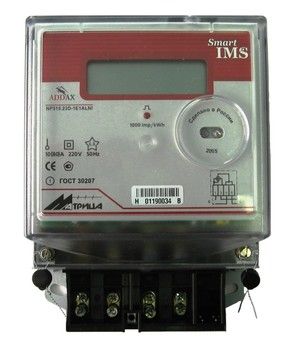

Систем за мерење електричне енергије је тространа структура. На првом нивоу, паметна им матрица садржи мерне уређаје НП545 и НП 524 електричне енергије, она преноси извор на потрошача. Други ниво матрице састоји се од комуникацијске опреме, трећи, главни ниво, обрађује информације примљене од бројача нп 515 и нп 523.

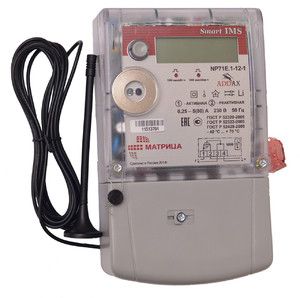

Да би се осигурало стабилно функционисање аутоматизованог система за мерење енергије користи се електрични мерач нп 545 или нп 542, дизајниран да организује интеракцију са трофазним претплатником и даљински контролише проток електричне енергије. Електронски уређаји се преносе у „допуне“, креирају систем комуникације са центром за обраду информација помоћу посебног софтвера.

Дијаграм примене сензора

Најједноставнија схема АСКУЕ предвиђа употребу сензора који имају излаз на РС-485 интерфејсу и контролних сензора за аналогно-дигитални претварач. Приручник за опрему препоручује узимајући у обзир могућност интеграције са индукционим и електронским бројилима, који садрже електронске претвараче енергије обртаја алуминијумског диска у електрични импулс у дизајну.

РС-485 интерфејс користи се за осигуравање интеракције регулатора и сензора у аутоматизованом систему за контролу процеса са улазним отпором на сензоре пријемника 12 кОхм. Коришћењем интерфејс предајника, електрична енергија се преноси под ниском снагом, што ограничава број пријемних уређаја на линији на 32 јединице.

Пакет „добављач електричне енергије - корисник“ садржи посебне уређаје који претварају и преносе сигнале са РС-485 на РС-232 уређај након што регулатор или рачунар прочита информације. Ако је потребно да повежете 32 или више сензора, у круг се уводе чворишта.

Импулсни и електронски уређаји

За сигурно повезивање са АСКУЕ системом, електронски уређаји за надгледање потрошње електричне енергије опремљени су интерфејсом. Сложена електронска опрема укључује рачунар и сервер (контролер са софтвером) дизајниран за прикупљање, анализу, снимање и архивирање података. У недостатку интерфејса, мерач може бити опремљен оптичким прикључцима за читање преношењем података на ПЦ.

Нису само електронски уређаји прилагођени за даљинско преношење очитавања уређаја за контролу потрошње ресурса. Сензор импулса означен словом „Д“, који има телеметријски излаз, може радити са двожичном комуникацијском линијом. Принцип рада пулсног уређаја заснован је на очитању светлосних импулса, чији број зависи од брзине ротације диска. Потрошња електричне енергије процењује се помоћу ЛЕД индикатора.

Извор импулса је електрични мерни трансформатор, који периодично усмерава магнетни удар на затамњени метални део диска. Импулси се шаљу на комуникацијску линију преко склопа сензора. Пријемни сензор броји импулсе и шаље резултат на уређај са дигиталним сензором за даљинско управљање информацијама.

Према својим структурним својствима, индукциона бројила, која имају сврху домаћинства, не могу учествовати у изградњи АСКУЕ круга без претходног преправкивања. Претварач секвенци импулса у РС-232 интерфејс уведен у систем повећава трошкове опреме и може се користити као локални мерни уређај.

У процесу дизајнирања АСКУЕ предвиђа уградњу електронских бројила електричне енергије. Систем има неограничене могућности у погледу сервисирања потрошачког тржишта.
