КТП се може дешифровати као скраћеница комплетних трансформаторских подстаница, које се користе тако да се може променити струја високонапонске мреже.

Традиционално, такви дизајни су израђени у облику металног кућишта са трансформаторским претварачем смештеним унутра, што предлаже од 25 до 4 хиљаде кВ снаге. Неутралност на таквим подстаницама је уземљена. Могуће их је користити практично свуда - у малим индустријским објектима, у разним стамбеним просторима, у пољопривредним предузећима, у грађевинарству.

Кључне предности ових објеката су поуздан рад и условно ниски трошкови. Цена КТП-а је два пута, а понекад и три пута нижа, од трафостаница трансформатора. Ови погони за напајање производе се посебном техником у условима строгог придржавања стандарда које регулирају ГОСТ-ови. Као резултат тога, ако је потребно, ову опрему је сасвим могуће „КТПнут“ потпуно под различитим захтевима.

КТП типови

ТП (трансформаторске подстанице) су подељене у односу на локацију спољних и унутрашњих локација. Опрема Т. П. унутрашња инсталација смештена је у већој згради. Традиционално, ова врста трафостанице се користи у производним погонима. Вањске електричне подстанице се шире користе у градској комуникацији. Њихове величине могу бити различите. Под посебно гломазном опремом изливају се темељи.

Капацитети и употреба КТП-а веома су разнолики. Према овом показатељу, ове електричне инсталације су подељене на следеће опције:

  • КТП са електричним претварачима од 25 до 400 кВ. Ова опрема се инсталира напољу.
  • КТП за производна предузећа. Овај комплекс је опремљен трансформаторима од 160-250 киловата.
  • Монтажни КТП. То су посебне електричне инсталације које се могу користити за руднике, градилишта, каменоломе итд. Могу се померати, а за маневрисање могу бити опремљене клизама.

Према структурним елементима ове врсте станица подељене су на јарбол, уземљење и интегрисане. Први се налазе на вертикалним ступовима. Подстанице за монтажу у земљу довршене су у металним, армирано-бетонским кућиштима или у блоковима од сендвич плоча.

Опште карактеристике

КТП се традиционално користе у енергетским комплексима за личне потребе потрошача, производних компанија, као и у рудницима и рудницима. Ако узмемо у обзир двокомпонентне подстанице, морамо узети у обзир да имају секциони модул који укључује два улаза, укључујући и један из дизелске електране (дизел електране).

Околина мора да испуњава следеће захтеве:

  • Заштита од експлозије.
  • Паре и гасови који су непријатељски настројени за изолационе материјале не би требало да садрже.
  • Електрична струја прашине која изводи прашину треба да не постоји.

Уређај

Уобичајена конфигурација уређаја за напајање састоји се од 3 компоненте. Све су смештене у металном кућишту, завареном кућишту од лима и профила. Садржи УВН (високонапонски уређај), РУНН - склопку ниског напона и сам трансформатор.

Да би обавили одржавање, електричари улазе у просторију кроз љуљачке. Све електричне везе изведене су помоћу сабирница или флексибилних веза. КТП такође укључује уређај за екстерне инклузије и друге компоненте које подржавају потребне параметре.

Спољне трансформаторске тачке, за разлику од КТПМ (јарбола подстаница), имају знатно шири опсег капацитета. То омогућава употребу екстерних комплетних уређаја у широком распону метода употребе, а постоје и узорци са карактеристикама од 25 до 4 хиљаде киловолта.

Пуштање у рад

Уобичајени рад КТПН-а резултат је организације инсталационих радова прописаних посебним прописима. Произвођач има могућност да уређај испоручи до места рада у блоковима или у потпуности састављеним. Са предње стране је склоп склопа.

Пошиљке спремне за инсталацијске радове Демонтирајте преклопну опрему није потребно. Поузданост скривених веза провјерава се прије покретања монтаже. Саставни дијелови опремљени су посебним уређајима за кориштење механизама за подизање приликом помицања и подизања. Склопљена трафостаница се поставља на равну површину. Пре употребе, организују се испитивања свих комплекса електричних подстаница.

Потпуност

Скуп уређаја и система за КТПН уређаја је разнолик. Најчешће коришћене компоненте:

  • Расвета Могу се користити различите врсте лампи. Садржи спољно и вањско осветљење.
  • Вентилациони систем. Користите природну и присилну вентилацију. Уз његову помоћ, опрема је заштићена од прегревања и спречава акумулирање влаге.
  • Системи грејања. Конвекцијски систем грејања који се најчешће користи, ручни или аутоматски.
  • Противпожарни и сигурносни аларм. Приказана је на централној контролној табли и повезана са спољном сигналном опремом.
  • ППЕ. Обезбедите сигуран рад.

Листа коришћених алата прилагођава се жељама купца .

Типови трансформаторских станица

Сада се производи велики број различитих комплетних уређаја. Подстанице првог типа повезане су на само један далековод. Они се називају мртве улице. Подстанице другог типа повезане су на два далековода. Ово су контролне тачке КТП. Трећа најчешће кориштена су киоске подстанице.

Декодирање кратице КТП:

К - комплет

Т - трансформатор

П-подстаница

  • Декодирање КТПН: додаје се врста инсталације - спољашња.
  • Декодирање БКТП-блока.
  • Декодирање других врста КТП-а у електрицитетима:

КТПМ - јарбол

КТПСх - кабинет

КТПС - пол

КТПП - мобилни

ВКТП - унутар продавнице

КТПНУ - спољна инсталација

КТПВУ - унутрашња инсталација

КТПТАС - ћорсокак

КТППАС - контролна тачка

КТПБ - блок

КЦХТП - фреквенција

КТПСН - трафостаница сопствених потреба

КТПК - тип киоска. КТП ТАС, КТП ПАС киоск су једна или две трансформаторске подстанице спољне инсталације и раде на пријему електричне енергије струје напона 50 Хз од 6 или 10 кВ, њеног транзита (подстаница типа) и претварања 0, 4 кВ у електричну енергију. Као и напајање електричном енергијом и заштита потрошача насеља, индустријских и других објеката у областима са различитим температурама (од минус 45 до плус 40 степени).

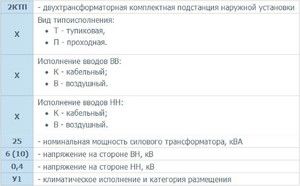

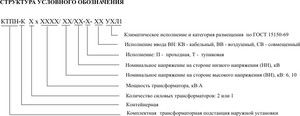

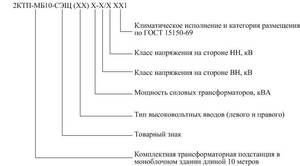

Објашњење симболичке ознаке КТП ТАС, КТП ПСА

Кс КТП Кс Кс Кс Кс

Кс - 2 - двотрансформатор

КТП - комплетна трафостаница

Кс - Т - слепа улица; П - контролна тачка

Кс - ЦА - стационарни прекидач 0, 4 кВ

Кс - М - модернизован

Кс - снага трансформатора, кВА

Технички прописи

Електричне подстанице примају, дистрибуирају и претварају наизменичну електричну струју.

КТП технички стандарди:

  • Температура околине треба да се креће од -40 до +40 степени за инсталације пуњене уљем и од -1 до +40 степени за суве инсталације.
  • Висина инсталираног КТП надморске висине не сме бити већа од хиљаду метара.
  • Влажност није већа од 20 процената.
  • Брзина ветра - максимално 36 м / с.
  • Рок употребе је двадесет и пет година или више.

КТПН се не може користити:

• током фактора вибрација, пулсације, удара и експлозије,

• да прими струју на страни 0, 4 кВ,

Специфичности апликације

Кључни уређаји којима је потребан редован поправак електричних подстаница су технологија разводне централе и, у ствари, сам трансформатор. Користећи КТП, треба следити следећа правила:

  1. Учитајте струју која није наведена горе у упутству. На пример, за станицу са два трансформатора, не може бити већа од 80% називног. Потребно је периодично надгледање филтрације уља. Ревизија се врши у складу са највишом температуром кућишта.
  2. Оксиди и талог на контактима чисте се најмање једном годишње.
  3. Кључне компоненте КТП система

Уградња КТП инсталације у производњу састоји се од следећих кључних елемената:

  • високонапонски улазни уређај;
  • уље или суви трансформатор;
  • разводни орман за одбијање напона.

При производњи, монтажи и сервису електричне подстанице поштујте техничке прописе, гарантован је несметан и дугорочан рад. У супротном, корисник може наићи на оперативне проблеме. Као резултат тога, избор произвођача КТП-а требало би да се изврши на што темељитији начин, прво се фокусирајући на репутацију компанија које нуде такве услуге.

Повезивање подстанице с мрежом

Схеме повезивања КТП трафостанице су радијалне или дебљине. Радијални, укључени у блок - далеководи за напајање - електрични трансформатор, повезани су чврсто. Када се пртљажник додатно постави, штити од УВН-а. Могуће је повезивање на једну линију више трансформаторских подстаница њиховом снагом од 1000–1200 кВА.

Ако је КТПН повезан, каблови су повезани помоћу спојнице КНТП-терминала спољашње инсталације.
