Појава пада напона у електричној мрежи доводи до различитих кварова у техници. За решавање проблема нестабилне снаге доступни су заштитни уређаји, попут стабилизатора или заштитника пренапона . Ови се уређаји разликују не само по могућностима, већ и по цени. У неким је случајевима примјена заштитног напона довољна, у другим ће само стабилизатор помоћи у одржавању функционалности опреме у случају нужде.

Класификација електричних сметњи

Сметње из напајања негативно утичу на прикључену опрему. Они могу довести до озбиљних кварова у кратком временском периоду. Оштри налети могу бити узроковани и ефектима природних појава (муње, магнетним пољем), као и квалитетом линије за потрошача или опрему компаније за снабдевање енергијом.

У зависности од природе појаве сметњи могу постојати две врсте:

  • висока фреквенција (ХФ);
  • импулс.

Високофреквентне сметње настају из електронских компоненти оперативне опреме повезане на мрежу. На пример, током рада фрижидера, веш машине и друге опреме која у свом дизајну има моторе. У мањој мери са уређаја са прекидачким напајањем: телевизора, магнетофона, рачунара итд. РФ сметње су увек присутне и немогуће их је у потпуности уклонити. Иако таква врста сметњи постоји, њихов негативни утицај није велики.

Импулсивне сметње појављују се у облику буке, а могу бити у облику појединачних импулса или њиховог низа. Параметри и облик импулса обично су хаотични, настају услед наглих промена струје и напона. Ова бацања настају услед пребацивања процеса повезаних са покретањем моћне опреме или када дође до кратког споја, као и магнетним пољем.

Немогуће је измерити тренутну сметњу код куће без посебних инструмената, најлакша опција је употреба осцилоскопа. На екрану ће се приказати фреквенција и јачина примљеног сигнала, хармонике у погодном облику.

Постоји неколико начина да се ријешите постојећих одступања у раду електричне мреже. Најпогодније је користити стабилизаторе напона или заштитне филтере. Употреба таквих уређаја у свакодневном животу не захтева измјену или модернизацију далековода. Заштићена опрема је повезана с њима кроз уграђену утичницу, а они сами, путем утикача директно у 220-волтну мрежу.

Примените мрежне филтере

Наизменични напон који долази из индустријске мреже карактерише фреквенција сигнала од 50 Хз. Приликом прикључивања уређаја или покретања мотора, хармоника сигнала са фреквенцијом мањом од 50 Хертз или вишом од ове вредности продире у мрежу. Такви хармоници утичу на рад пулсне технологије, присиљавајући је да ради у екстремним режимима. Филтер за напајање користи се за одсецање лажних фреквенција. Пасивни радио елементи користе се као филтер елементи:

  • кондензатор;
  • гас;
  • варистор;
  • осигурач за ресетирање

Кондензатор спојен паралелно са оптерећењем. Не пролази једносмерна струја, док наизменична струја неометано пролази кроз њу. Што је кондензатор већи , то је мање изобличење синусоидног сигнала који пролази кроз њега. Карактерише га време празњења и пуњења. Тако се, када се фреквенција промени, такође промијени и реактанција кондензатора.

Индуктор је индуктор. Карактерише га чињеница да има велики отпор наизменичном сигналу, а његов отпор на константу је безначајан. Посједујући феномен самоиндукције, индуктор не дозвољава повећање пораста струје и задржава своју вриједност када се смањи. Индуктор се укључује серијски са оптерећењем.

Варисторски или нелинеарни отпорник је полуводички уређај са карактеристиком нелинеарног напона струје. У зависности од нивоа примењеног сигнала, његов отпор се мења. Током нормалног рада, варистор се одликује великим отпором и не утиче на пренешени сигнал. Ако дође до пренапона напона, тада се његов отпор смањује, улазни круг се прекида и читава вршна струја пролази кроз њега. Повезан је попут кондензатора паралелно са оптерећењем.

Мрежни уређај за филтрирање може истовремено да укључује оба радио елемента и само одвојено. Поред тога, ако постоји неколико прикључака, веза између њих врши се високо проводљивим плочама или бакреном жицом са пресеком од најмање 2, 5 квадрата. За добре перформансе, филтер треба да буде састављен из таквих елемената: два индуктора са 60–200 µХ, варистор од најмање 500 волти и кондензатор 0, 33–1, 0 µФ.

Врсте филтера за напајање

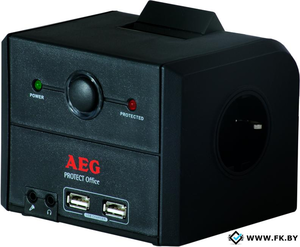

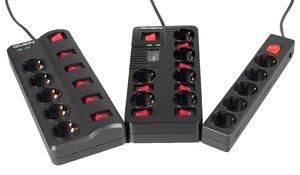

Филтер напајања, изравнавање пренапона напајања и дисторзија фреквенције, често се користи као продужни кабел са могућношћу истовременог повезивања више уређаја. У продаји можете пронаћи различите типове и различите цјеновне разреде филтера. Главни захтеви за њих су да смање обим различитих врста сметњи и усклађеност са безбедношћу коришћења. Они се првенствено разликују по карактеристикама:

  • радни напон;
  • максимална снага;
  • начине заштите;
  • радни напон;
  • додатне функције.

Максимална вредност снаге показује колико оптерећења филтер може истовремено да издржи. Кориштени филтрирани елементи одређују методу заштите. Додатне карактеристике укључују осветљење тастера за напајање, број утичница, доступност излаза за повезивање телефонских уређаја, УСБ излазе, док су филтери доступни са жицама различитих дужина. Филтери за напајање доступни су у диелектричним кућиштима која су отпорна на топлину и ударце.

Избор филтра ради заштите

Употреба мрежног филтера лоше квалитете не само да не побољшава параметре напона напајања, већ такођер доводи до кратког споја или пожара. Пре куповине, морат ћете одлучити коју врсту заштите треба да користи, да ли ће се користити као продужни кабел, укупна вршна снага уређаја планираних за повезивање. Изаберите од познатих произвођача чији су производи сертификовани и сигурни.

Према истраживању спроведеном на веб локацији, према оцени купаца утврђена је следећа оцена мрежних филтера за кућанске апарате.

  1. Дефендер ДФС 501. Најбољи избор. Уређај има шест утичница са контактом уземљења капацитета 10А, два УСБ порта са стабилизованим напоном од пет волти. Утичнице направљене заштитним капцима штите повезане уређаје од кратког споја, преоптерећења, лажног високофреквентног сигнала. Дужина жице је два метра. Поред тога, уређај је опремљен индикатором статуса.
  2. Пилот С 014. Економично решење са поузданим контактом у утичници. Садржи основне елементе заштите, индикацију рада. Има шест прикључака са оценом 10А. Дужина жице је 5 метара.

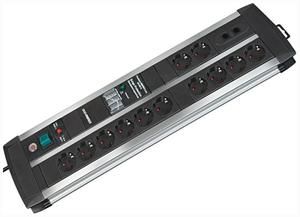

  1. Свен СВ-0231018ГР Про. Одмах се испоручује са осам утичница са контактом за уземљење. Футрола је направљена од АБС пластике. Поред стандардне индуктивно-капацитивне заштите, има варистор у колу и аутоматски осигурач. Дужина жице је 1, 8 метара.
  2. Даесунг МЦ2345 . Иако има само четири утичнице, али свака је опремљена прекидачем и дизајнирана је за струју од 16 ампера. Састоји се од висококвалитетног бакарног кабла дугог пет метара. Одличан посао са заштитом од преоптерећења. Тело од поликарбоната, неозначено. Произвођач даје гаранцију од 5 година, иако не поправља, већ је замењује новом.

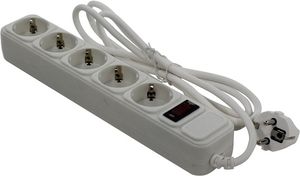

  3. ЕРА УСФ-5ес-1.5мБ. Заштитни филтер се састоји од 5 отвора. Штити ожичење и опрему од оштећења усљед пренапона. Струја оптерећења је 10А. Сви електрично проводљиви делови су направљени од бакра. Дужина жице је један и по метар.

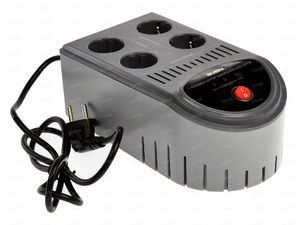

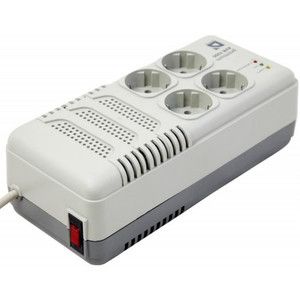

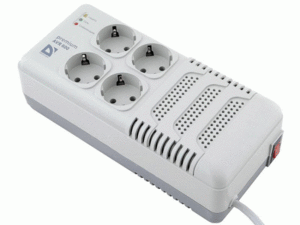

Типови стабилизатора мреже од 220 волти

Сваки електрични уређај ради у одређеном распону напона. Према нормама, одступање од нормалног напона од 220 В дозвољено је не више од десет процената. За уређаје су и пораст напона и смањење опасни. У првом случају, напајање се брзо покреће, у другом напајање напаја максималном снагом, што такође доводи до његовог квара. Ако постоје флуктуације напона, постављање стабилизатора је једноставно неопходно.

У производњи стабилизатора користи се другачији приступ да се осигура стабилан напон. Али у исто време, сваки такав уређај је потребан да одржава напон у дозвољеном опсегу када је одступан. Ако је одступање велико, стабилизатор ће се искључити и прекинути довод електричне енергије у прикључени електрични апарат. У зависности од врсте ожичења, они су једнофазни и трофазни. По принципу рада разликују:

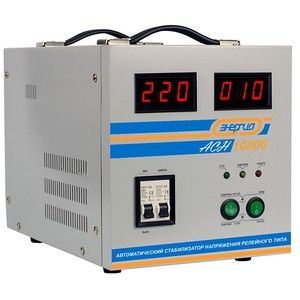

  1. Релеј. Такви уређаји у срцу рада користе трансформатор са више намотаја и моћне релеје. У случају одступања од норме, наматање се аутоматски пребацује кроз електрични релеј. Ову врсту карактерише ниска цена. Главни недостатак у поступном подешавању напона и изобличења излазног сигнала, тј. Излаз више није чисти синусни талас.
  2. Серво-погон. Њихово друго име је електромеханичко. Они раде захваљујући аутотрансформатору са управљачким системом који управља електричним мотором. Одликују их ниска цена, глатко подешавање, мала величина и добар излазни таласни облик. Недостаци укључују буку и мало времена одзива.
  3. Инвертор. Користе двоструку претварање, наизменичну струју у директну и поново на променљиву струју. За то се користи сложено коло са микроконтролером. Могу да раде у великом распону улазног напона са великом стопом одзива на промену вредности сигнала. Они пружају заштиту од било каквих сметњи, али истовремено су најскупљи уређаји.
  4. Фероресонантан . Нису добили велику употребу због велике тежине и буке током рада, иако имају високу тачност подешавања. Делују на ефекат фероресонанце.
  5. Тиристор. Принцип рада је исти као и код типа релеја, али уместо бучних релеја користе се полуводички елементи тиристори. Ову врсту карактерише брзи одзив и висока ефикасност. У исто време, они су потпуно тихи, али по цени нису много јефтинији од инвертерских стабилизатора.

Одабир методе заштите

Приликом избора често се поставља питање које је боље: линијски филтер или регулатор напона. Ако је могуће, несумњиво је неопходно набавити стабилизатор. Уосталом, само стабилизатор може заштитити уређај од пренапона који имају штетан утицај на електричне уређаје.

Уређај са високом притиском струје не може да се повеже са заштитним филтером, једноставно неће успети од преоптерећења. Због тога је котао, чија је електроника осетљива на напонске пренапоне, спојен само преко стабилизатора. На пример, у случају личног рачунара, нема потребе да се користи стабилизатор, јер његово напајање може радити у широком распону улазног сигнала, а у случају кратког споја искључује се независно.

Због тога, када се поставља питање који стабилизатор напона или линијски филтер треба одабрати за заштиту, преферира се стабилизатор. Иако по цени, овај уређај ће изаћи и скупљи од само заштитног филтера. Верује се да употреба непрекидног напајања (УПС) у потпуности замењује стабилизатор и филтер, али то у основи није тако. Иако УПС у себи има филтрирајуће елементе, предвиђен је само да стално даје сигнал на излазу кад не постоји на улазу и ни на који начин штити уређаје од пренапона у мрежи.
