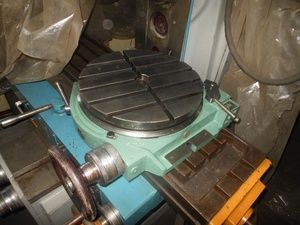

Да би се прошириле технолошке могућности универзалних машина за сечење метала, користе се ротациони столови. Углавном се постављају на глодалице. Повећање техничког потенцијала је кључ за пуштање висококвалитетних и јединствених производа. Када користите ротационе столове, смањују се трошкови рада за уградњу и поновну уградњу комада на столу.

Радна површина глодалице се креће у три координате:

  • Кс - лево и десно - попречни довод;
  • И - напред и назад - уздужни довод;
  • З - горе и доле - вертикално пуњење.

Коришћењем грамофона додаје још три координате:

  • Б - кружна ротација, чија је осовина окомита на радну површину;
  • Ц - кружна ротација, чија је ос паралелна са радном површином;
  • Д је нагиб; ствара се угао између радних површина машине и стола.

Због могућности окретања радног комада готово попут кугле, окретни столови се називају глобус.

Врсте окретних столова

Развијено је и произведено неколико врста алата - ротациони столови.

Према локацији радне површине .

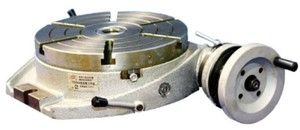

  • хоризонтално
  • вертикално.

Извршењем .

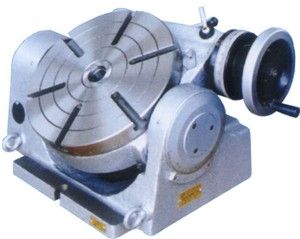

1. Закретање:

  • нагнут;
  • хоризонтална вертикална;
  • хоризонтално

2. Координација:

  • крст
  • дељење;
  • портал

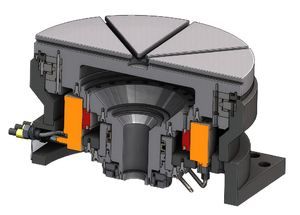

Уређај

Дизајн столова који ротирају радни комад је сљедећи:

  • масивно тело;
  • предња плоча;
  • вијак за црве;
  • црв коло;
  • сто са уторима у облику слова Т;
  • погонски механизам;
  • механизам за поделу;
  • механизам за фиксирање

Врсте изведених послова

Таблица глодалица за глодалицу користи се за глодање, бушење, бушење, дељење, подешавање углова и друго. Када се инсталирају на универзалне машине, поред конвенционалних прелаза, могу се обрадити обрадни комади споља у круг, заобљене површине или добити закривљене површине. Ако их инсталирате на ЦНЦ машине, можете додатно обрадити спиралне и овалне површине.

Варијације модификација

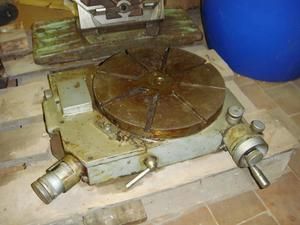

Да би се повећао темпо производње и његова разноликост, потребно је водити рачуна о одабиру одговарајућег модела ротационе конструкције за накнадну уградњу универзалне опреме. На тржишту нису само нови производи. Такође можете да купите половни ротациони сто за половну глодалицу.

Окретни механизми омогућују вам померање радног комада у зони сечења, не само у две равни, већ га и ротирате. На овај начин можете извести кружну обраду или глодање спиралних жљебова. Могућност стварања малог нагиба омогућава вам да радни комад поставите са малим угловима.

Угао ротације у координати Ц је могућ до 90 степени. Због тога нема потребе за поновним постављањем нагнутог обратка. Али додатни носачи донекле ограничавају излаз алата.

Стол за раздељивање глодалице има посебан диск од синуса, који вам омогућава да поделите радну површину у неколико сектора. За фиксирање у унапред одређеном положају радна површина омогућава радилицу. Ради сигурности, обезбеђени су снап-он елементи.

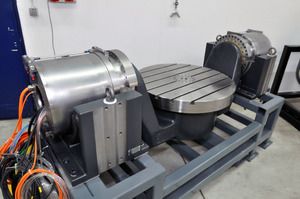

Најпопуларнији су ротациони столови за ЦНЦ машине. За њихово управљање обезбеђен је посебан погон. То вам омогућава да обрађујете делове у четири нивоа.

Да би се радна површина заштитила од удара, отклона, вибрација, прекривена је заштитним слојем. Да бисте то учинили, користите пластику или бакелит. Поред тога, положена плоча ће заштитити резни алат од пуцања у случају неочекиваног додира.

Стезање радног комада

Да бисте фиксирали радне комаде на радну површину конструкције, предвиђене за ротацију зарадних комада, користите две методе. Први је стандардни хардвер за уградњу кроз Т-прорезе. Друга метода је употреба вакуума.

Вакуумском фиксацијом не постоје механички уређаји који омогућавају обраду по читавом ободу обратка. Пумпа, пумпајући ваздух, симулира ефекат усисне чаше. Радна плоча са таквим причвршћивањем делова може се инсталирати на готово било коју машину. Потребна је само спољна пумпа или компресор.

Вакуумске модификације су доступне у следећим типовима:

  • ВАЦ - МАТ. Има чврсту полимерну структуру. Унутар се налази много засебних, изолираних једна од друге гране. Могу се користити за обраду.
  • Прорезан. Дизајнирани за причвршћивање делова са малим контактним делом или делова са много рупа.
  • Треллисед. Положен радни комад ствара контурну матрицу из које се затим издувава ваздух, поуздано обезбеђујући део.
  • Са даскама за постављање. Помоћу дасака можете саставити конструкцију за причвршћивање радних предмета са великом површином, али мале дебљине. Погодно за израду плитких жљебова или за обележавање.
  • Флип - Под. Има много усисних чаша, што омогућава глодање са крајева.

Столне цене

Цена ове технолошке опреме директно зависи од броја могућих ротација и величине радне платформе. Што је већа површина, дизајн је свестранији. Поред операција бушења и глодања, могу се извести и зупчарење, бушење и друго.

Цене се крећу од 30 000 рубаља до 150 000 рубаља. Такође на Интернету можете пронаћи половну опрему.
