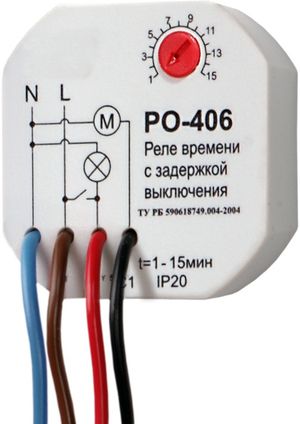

Најједноставнији и најкомпликованији уређај који вам омогућава аутоматизацију различитих акција је временски релеј са кашњењем искључивања од 220 В. Мењање рекламирања на знаковима, надгледање система за наводњавање, укључивање уређаја у одређено време, снабдевање електричном енергијом, водом - све то и још много тога можете учинити помоћу тако једноставан уређај. Савремени релеји су једноставни у подешавањима режима рада и омогућавају да их изводе чак и људи који нису упућени у технологију.
Намена, врсте и принцип рада
Временски релеј је уређај дизајниран за аутоматизацију акција у зависности од постављеног временског интервала. Другим речима, уређај вам омогућава да одложите почетак поступка на неко одређено време. Конструкцијски се уређај састоји од следећих делова:
- менаџер;
- издржавање;
- извршни.
Управљачки дио ће активирати када сигнал за активирање стигне до елемената кола. Део издвајања уређај ставља у режим паузе, а извршни део директно смешта оптерећење повезано са излазом.
Једноставни временски релеј са кашњењем укључивања од 220 В дизајниран је за контролу временског одлагања, на пример, искључивање светла пет минута након укључивања. Најчешћи типови релеја су: електромеханички, електромагнетни, програмабилни.
У једноставним случајевима користе се прва два типа релеја, користећи исте поставке. Програмирајући тип има напредне функције. Његова главна способност лежи у могућности стварања цикличних подешавања радње и флексибилности. Захваљујући томе, такав релеј је универзалан за било коју апликацију и конфигурисан је са великом тачношћу. Њиме се може управљати на даљину, опремити се погодним системом приказа, а такође се користи и у колама уместо импулсног релеја.
По начину уређења они се деле на самостојеће, уграђене и модуларне. Самостојећи - то су независни уређаји који раде у засебном кућишту са спољним напајањем. На пример, тајмер за штампање фотографија. Уграђени уређаји су плоча и механизам без кућишта. Они су саставни део других сложених уређаја, на пример, тајмера-програмера у микроталасној рерни или прекидача за одлагање времена. На располагању су модуларни уређаји са затварачима који се раде испод дин-шине и намењени су за постављање у ормаре са панелима.
Тип електромагнетних уређаја
Користи се у ДЦ линији. Предност електромагнетних релеја је ниска цена, а недостатак је ограничен ресурс рада. Главни делови који чине уређај су:
- завојница;
- магнетни круг;
- Сидро
- прелаз;
- пролеће.
Између арматуре и језгре налази се заптивач отпоран на магнетизацију. Његова главна сврха је заштитити сидро од контакта са језгром. Кретање арматуре у завојници ствара се магнетним пољем као резултат проласка електричне струје кроз њене завоје. Ако нема заптивке, опруга неће превазићи ефекат заостале магнетизације и помични контакти на трачници се неће отворити. Дебљина бртве утиче на време кашњења одзива.
Временско одлагање подешава се подешавањем вредности опруге. За то је у дизајну предвиђен вијак за подешавање. Временско одлагање врши се скраћивањем или искључивањем калема релеја.
Када је завојница кратка, магнетно поље нестаје или достиже малу вредност. Након искључивања напајања због кратког споја у завојници, у кругу се формира самоиндукција, која одржава тренутну вредност неко време. Магнетно поље, а самим тим и сила која држи сидро, почињу да се постепено смањују.
Да би се магнетно поље полако смањило када је завојница искључена, користе се такозвани амортизери који творе секундарни круг. Материјал за њихову производњу је бакар или алуминијум. Када магнетно поље нестане, у пригушници се индукује струја, што је мања његова маса, краће је време излагања. Користећи различите уклоњиве амортизере, они такође мењају време кашњења.
Релеји са закашњењем пнеуматика и сидра
Главни део ове врсте је електромагнет. Користи се и једносмерна и једносмерна струја. Као уређај за одлагање користи се пнеуматски амортизер или сат. Предност овог начина рада уређаја је његова независност од облика сигнала напајања и температуре околине. Главни елемент структуре сидара је опруга, чији је однос компресије регулисан електромагнетом. Пнеуматски релеји омогућавају прилагођавање времена у опсегу од 0, 4 до две минуте са тачношћу од десет процената. За сидрене уређаје време паузе је од 7 до 20 секунди са истом тачношћу.
Поред електромагнета, пнеуматски релеј садржи:
- пнеуматски ретардер;
- блок;
- гумена дијафрагма;
- подешавање игле
Електромагнет, активирајући, спушта блок под опружним притиском. Брзина спуштања зависи од пречника рупе, кроз њу ваздух улази у горњи део. Променом брзине довода ваздуха и подешавањем величине отвора, време закашњења се такође мења.
Уређаји типа мотора
Уређаји омогућавају пребацивање снажног оптерећења. Тачност рада је пет процената, док они могу обављати више од хиљаду циклуса рада. Време одлагања достиже 30 минута. Дизајн користи електрични мотор са подесивом брзином. Када се мотор напаја, он се покреће, кроз квачило се ротација преноси на дискове помоћу кука. Потоњи делују на излазним терминалима.
У зависности од локације камери, контакт се затвара или отвара. Вријеме кашњења се одређује према почетном положају дискова. Чим нестане снаге, дискови се враћају у првобитно стање под дејством повратне опруге. Време повратка не прелази секунду.
Електронско одлагање времена
Дигитални уређаји су најфункционалнија и најчешћа врста релеја. Њихова предност је у дигиталној обради сигнала, која омогућава добијање високог степена тачности. Такви тајмери доступни су са кашњењем искључивања од 12 В, 24 В, 220 В и другим количинама. Рад уређаја не зависи од промене величине и фреквенције улазног сигнала. Ова врста уређаја је најсигурнија у раду, јер има галванску изолацију из струјног круга.
Принцип рада заснован је на кориштењу пролазних извора у отпорно-капацитивним и индуктивним круговима. Да би се формирала одгода, за програмирање тајмера користе се специјализовани микро кругови. Програмирање тајмера своди се на подешавање времена. Може бити аналогна или дигитална.
Контролом величине напона преко кондензатора формира се временски интервал. Она је једнака његовој вредности од тренутка када је сигнал примењен на ланцу, до постизања жељеног нивоа напона на кондензатору. Пражњење кондензатора настаје експоненцијалном функцијом. Да бисте повећали време кашњења, користи се самоосцилирајући круг, а степен тачности постиже се додавањем кварца у круг. Уређај са малим временским кашњењима врши се на основу једног циклуса пуњења и пуњења, а са дужим од неколико.
Да би се добио напон потребан за разне делове кола, на његовом улазу налази се претварач. Поред тога, он формира ниво референтног напона. Дакле, у дигиталним релејима временско кашњење се поставља ланцем наелектрисања и компаратора. Прорачун броја импулса генератора и промена вредности времена врши се помоћу бројача. Примањем импулса из генератора, бројач их броји. Декодер анализира стање бројача и генерише сигнал који се шаље извршној јединици.
Кључне карактеристике
У специјализованим продајним мјестима постоје уређаји за одлагање с различитим карактеристикама, произведени од различитих произвођача. Квалитета производа еминентних произвођача потврђена је сертификатима и њиховим загарантованим веком трајања. Најпопуларније компаније су: Хагер, Аско, Еатон, АББ, Сцхнеидер, Новатек. Без обзира на тип и модел, временске релеје карактеришу следећи параметри:
Напон напајања. Вредност нивоа сигнала која је потребна за рад уређаја, јединица за мерење волта.- Максимална струја. Количина струје коју уређај може проћи кроз себе без оштећења чворова у свом кругу мери се у амперима.
- Временски распон. Време одговора
- Називни напон. Вриједност преклопљеног сигнала и његов облик.
- Радна температура. Просечна вредност је од -20 до 50 ° Ц.
- Функционалност Доступни су једноканални и вишеканални уређаји са независним управљањем.
- Највећи пресјек кабла је могућ за пребацивање.
- Степен заштите. Мора одговарати вредности од најмање ИП 24.
- Начин прилагођавања Дигитални или аналогни.
- Додатне функције. Уређаји са временским релејем могу да садрже различите сензоре. На пример, када користи сензор покрета, уређај ће реаговати на објект који улази у његово поље деловања. Поред тога, сваки покрет подржава ово осветљење. Чим покрет престане да се снима, светло ће се угасити након неког времена.
- Начин монтирања. Могу се налазити на плочи, инсталирати у утичницу или монтирати уместо уобичајеног прекидача.
За дигиталне уређаје такође постоји период програмирања. На пример, електронски временски прекидач за 220 В програмира се на недељу или дан, што вам омогућава да поставите оптималне радне поставке.

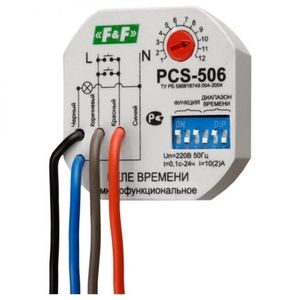

Повезивање уређаја обично не прави проблеме. Уређај је укључен у линију прекида која је погодна за оптерећење. Сваком временском релеју треба приложити упутства произвођача са детаљним дијаграмом везе и његовим описом. Штавише, може се приказати на самом уређају.
Учините то сами
Ако желите, можете направити тајмер за укључивање и искључивање електричних уређаја властитим рукама. Пре него што започнете, морате одлучити о задацима, пронаћи дијаграм уређаја и потребне радио компоненте. Постоје шеме различитих нивоа сложености.

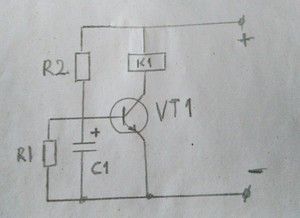

Транзисторски релејски круг
Једноставно склопно релејно одлагање од 12 В састављено је на једном транзистору и не садржи оскудне делове. Ово је врло лако поновити шему. Након монтаже није потребна конфигурација. Такав уређај ће радити ништа лошије него купљен у продавници.
Било који транзистор нпн проводљивости користи се као ВТ1. Када се напаја струја, кондензатор се пуни. Када се на њему достигне праг напона, транзистор се отвара и релеј К1 искључује. Променом вредности Ц1 и Р2, подешава се време активирања. Кашњење укључивања у овом дизајну достиже 10 секунди. Да би релеј неко време остао затворен када се искључи струја, паралелно са снагом круга уграђује се велики кондензатор.
Контрола кашњења чипа
На НЕ555 се може саставити једноставан круг светла, вентилатора или другог оптерећења. Специјализовани чип НЕ555 није ништа друго него тајмер. Излазна струја уређаја је 200 мА, потрошна струја је 203 мА. Погрешка тајмера не прелази један проценат и не зависи од промене сигнала у 220 волт мрежи.
Круг се напаја из извора константног напона. Ниво снаге сигнала у кругу је изабран у распону од 9 до 14 волти. Ланац који се састоји од отпорника Р2, Р4 и кондензатора Ц1 поставља време кашњења. Ово време се може израчунати помоћу формуле т = 1.1 * Р2 * Р4 * Ц1. Након притиска на дугме СБ1, контакти К1.1 се затварају. Након времена када се отворе. Да би тајмер започео одбројавање, не од тренутка када је дугме притиснуто, већ у време када се отпусти, морат ћете користити дугме са нормално затвореним контактима.
Вријеме подешавања је лако подесиво помоћу промјењивог отпорника Р2. Погодно је монтирати такав круг на плочу израђену од тектолита или гетинакса. Након правилне монтаже и са добрим радио компонентама, круг одмах ради.
