Упркос развоју технологије, конвенционалне цеви са дневним светлом (ЛДС) и даље су популарне. Али ако дизајн самих уређаја остане практично непромењен, шеме повезивања флуоресцентних сијалица се стално мењају и довршавају. Уместо добрих старих пригушница, долазе електронски предстикални уређаји, а захваљујући народној спретности, неки дизајни одлично функционишу чак и са изгорелим спиралама.

Како је ЛДС уређен и функционише

Конструкцијски је уређај затворена тиквица напуњена инертним гасом и паром живе. Унутрашња површина тиквице прекривена је фосфором, а на њеним крајевима су лемљене електроде. Када се на електроде примени напон, између њих настаје сјајни жар, стварајући невидљиво ултраљубичасто зрачење. Ово зрачење делује на фосфор, чинећи га сјајем.

Круг флуоресцентне сијалице

По правилу је облик тиквице цевасти, али да би се побољшала ергономија уређаја, цев је савијена што јој даје врло другачију конфигурацију.

Све су то ЛДС који раде на истом принципу.

За нормалан рад флуоресцентне лампе морају бити испуњена два услова:

  1. Омогућите почетни пробој међуелектронског јаза (почетак).
  2. Стабилизирајте струју кроз сијалицу тако да испражњење не уђе у лук (операција).

Старт лампица

У нормалним условима, напон напајања није довољан за електрични квар интерлекта електрода, па је почетак ЛДС-а могућ само уз помоћ додатних мера - загревања електрода ради покретања термовизијске емисије или подизања напона на вредности довољне за стварање пражњења.

Донедавно се користила прва метода, за коју су електроде начињене (и израђене) у облику спирале, попут оних које се налазе у обичним сијалицама. У тренутку укључивања, напони се напајају помоћу аутоматских уређаја (стартера), електроде се загревају и лампица се запали. Након покретања система, стартер се искључује и није укључен у процес даљег рада.

Стартери за покретање ЛДС-а за различите напоне

Касније су се почела појављивати рјешења струјних кругова, који не загријавају електроде, већ им доводе повећани напон. Након пробоја међуелектронског размака, напон се аутоматски смањује на називни, а лампица прелази у режим рада. Да би се ЛДС могао користити са било којим типовима уређаја за покретање, сви се још увек изводе са електродама у облику спиралних жаруља са два водича.

Одржавање

Ако је ЛДС директно прикључен у утичницу, тада ће пражњење које се гаси након паљења одмах прећи у лучни исцједак, пошто има јонизирани међуелектронски јаз врло низак отпор. Да би се избегла ова ситуација, струја кроз уређај је ограничена на посебне уређаје - баласте. Баласти су подељени у две врсте:

  1. Електромагнетски (лептира за гас).
  2. Електронски.

Рад електромагнетних баласта (ЕМПА) заснован је на принципу електромагнетне индукције, а они сами су пригушнице - завојнице намотане на отворено гвожђе језгро. Овај дизајн има индуктивни отпор наизменичну струју, што је веће, то је већа индуктивност намотаја. Индуктори се разликују по снази и радном напону, који би требали бити једнаки снаге и напону лампе која се користи.

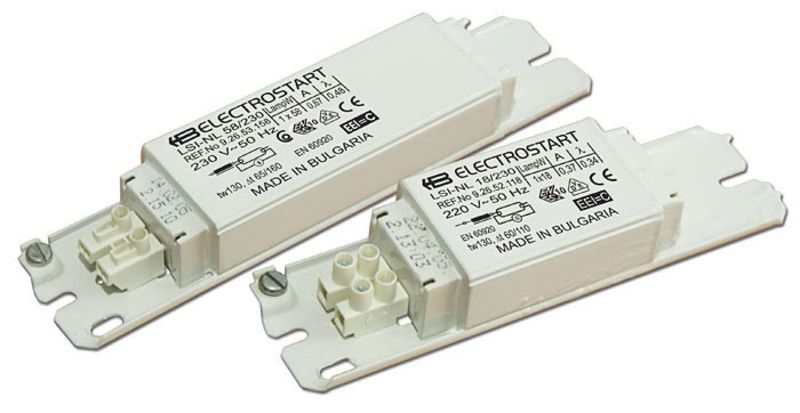

Електромагнетни пригушнице (баласт) за ЛДС снагу од 58 (изнад) и 18 вата.

Електронски пригушници (електронски предстигачи) обављају исту функцију као и електромагнетски предстикачи, али ограничавају струју помоћу електронског круга:

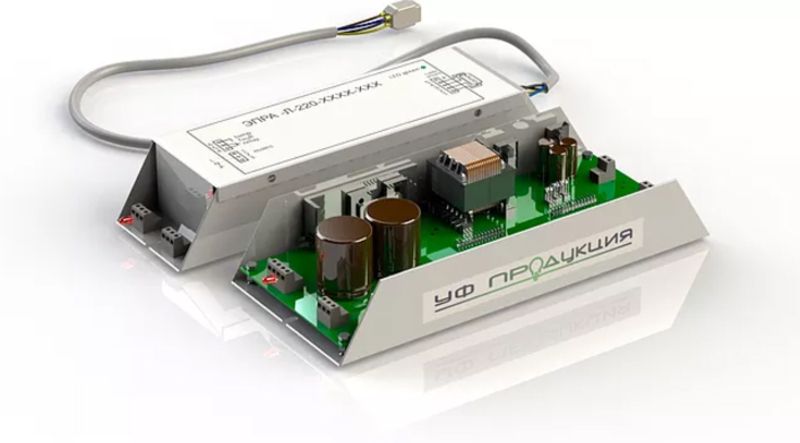

Електронски баласт за флуоресцентне цеви

Предности различитих врста баласта

Пре него што одаберете и, осим тога, купите баласт једне или друге врсте, има смисла разумети њихове међусобне разлике. Предности ЕмПРА-е укључују:

  • умерени трошкови;
  • висока поузданост;
  • могућност повезивања две лампе са пола снаге.

Електронски пригушници појавили су се много касније од својих пригушивача, што значи да имају већу листу предности:

  • мале димензије и тежина;
  • са истим светлосним јачином, потрошња енергије је 20% мања од потрошње ЕМР-а;
  • готово да се не загреју;
  • радите апсолутно тихо (ЕмПРА често зуји);
  • недостатак треперења лампе са мрежном фреквенцијом;
  • век лампе је 50% већи него код пригушнице;
  • лампица се укључује одмах, без „трептања“.

Али за све ове предности, наравно, морате да платите - трошак електронског уређаја је значајно виши од цене гаса, а поузданост, нажалост, још увек је нижа. Поред тога, ако је снага електронског баласта мања од снаге лампе, онда, за разлику од електромагнетне, она једноставно гори.

Укључивање флуоресцентних лампица

Иако се флуоресцентна лампица не може једноставно прикључити у утичницу, није тешко покренути је и лако је свима који познају електричну енергију. Да бисте то учинили, довољно је набавити одговарајуће баласте једне или друге врсте и саставити једноставан круг.

Коришћење електромагнетног индуктора и стартера

Ово је можда најлакша и буџетска опција. Да бисте створили флуоресцентну лампу, требат ће вам флуоресцентна жаруља, електромагнетски баласт (индуктор), чија снага одговара сијалици и стартер са радним напоном од 220 В (назначено на кућишту). Дијаграм повезивања индуктора за флуоресцентне сијалице изгледаће овако:

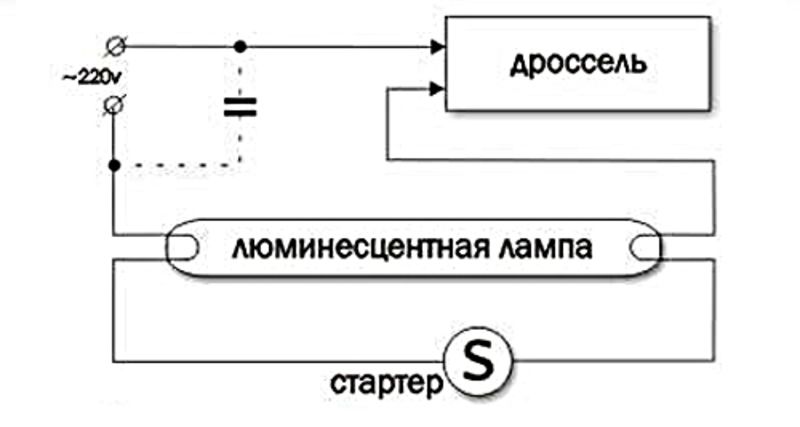

Дијаграм везе флуоресцентне лампе са пригушницом.

Шема делује на следећи начин. Кад се лампа повеже на мрежу, лампица не светли - напон на њеним електродама није довољан за паљење. Али истовремено, исти напон се преко спирала лампе доводи до стартера, а то је гасна лампа са уграђеном биметалном плочом.

Свјетлосни исцједак који настаје на електродама стартера загријава биметалну плочу, али та струја још увијек није довољна за загријавање ЛДС спирале.

Загријана плоча кратко скида стартер, а повећана струја загријава спирале флуоресцентне лампе. Након неког времена биметална плоча се хлади и разбија круг грејања. Због реверзне самоиндукције индуктора на већ загрејаним ЛДС катодама, долази до пораста напона, паљења лампе. Због тмурног пражњења, напон на покретачу више није довољан да га покрене и не учествује у даљем раду. Индуктор ограничава струју кроз тиквицу ЛДС и даје јој називну радну струју.

Ако је потребно, један индуктор може да напаја две сијалице, али овде морају бити испуњена три услова:

  1. Снага сијалица треба да буде иста.
  2. Снага лептира за гас мора бити једнака укупној снази сијалица.
  3. Радни напон стартера (наведен на кућишту уређаја) мора бити 127 В.

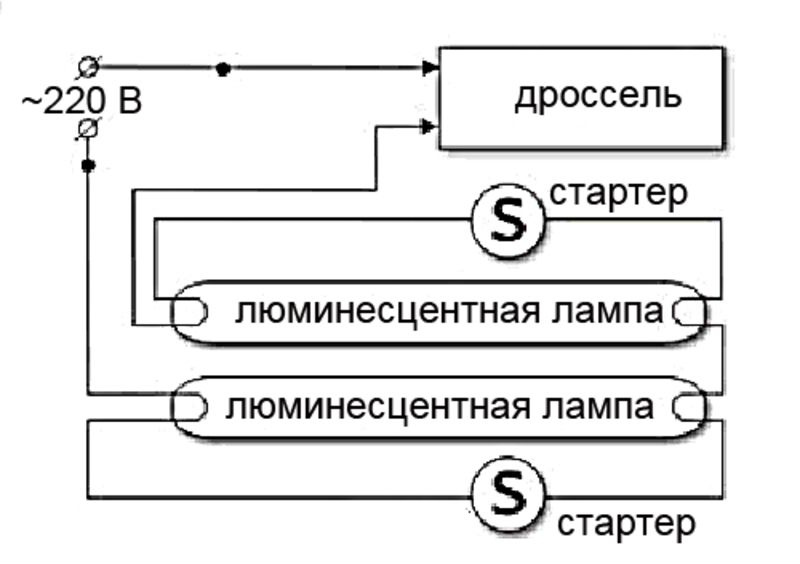

Дијаграм флуоресцентне лампе са две лампе

Имајте на уму: веза лампи мора бити серијска и ни у ком случају паралелна.

Управљање флуоресцентном лампом са електронским предстикачима

Ако у светиљци користите електронски баласт, неће вам требати стартер (укључен је у електронске предстикалне уређаје, иако је израђен као посебна јединица). Чињеница је да за покретање илуминатора, електронски баласт не користи спирално грејање, већ висок напон (до киловолта), што обезбеђује пражњење између електрода. Једини услов који се мора придржавати је да снага баласта мора бити једнака називној снази илуминатора. Шема такве лампе биће веома једноставна:

Укључивање електронског предстикача за флуоресцентне сијалице (круг од 36 В)

Пошто конвенционални електронски пригушници не могу радити у двосмерним светиљкама, производе се двоканални уређаји. У ствари, то су два обична ЕПР-а у једном случају.

Шема лампе 2 × 36 са електронским баластом.

Горња шема није једина и зависи како од врсте баласта, тако и од произвођача. Обично се наноси директно на тело уређаја:

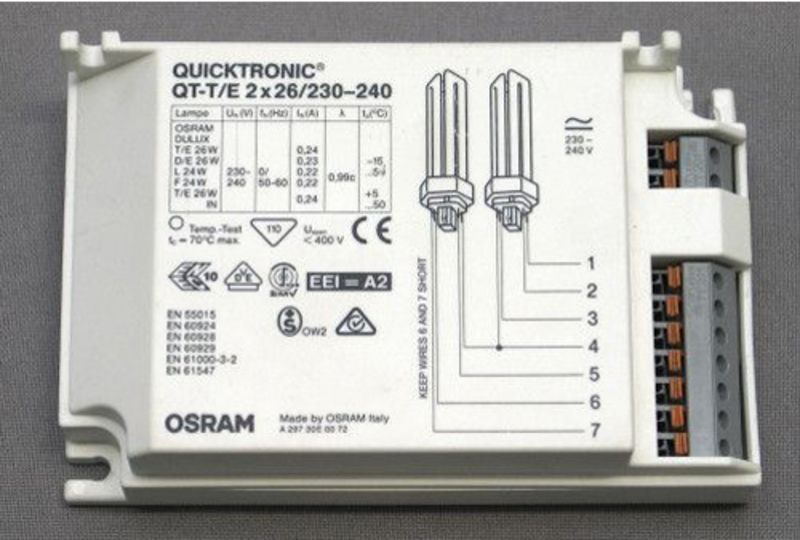

Дијаграм ожичења и снага илуминатора (2к36) често се примењују на кућиште предњег баласта.

Укључивање уређаја са изгорелим спиралама

Ако су изгореле флуоресцентне сијалице прекривене прашином у вашој остави коју нећете одлагати, немојте журити да их бацате. Такви уређаји вам такође могу послужити ако знате како држати лемљење у рукама. Да бисте реализовали ову идеју, требаће вам две апсолутно недефинисане диоде и два кондензатора:

ЛДС склоп са спаљеним спиралама

Како функционише таква шема? Мост, монтиран на диоде ВД1, ВД2, Ц1, Ц2, је једноставан мултипликатор који удвостручује напон. Да би се пражњење сјаја покренуло на 400 - 450 В, није неопходно загревање електрода. Чим се лампица покрене, баласт Л1 ће ограничити струју кроз лампу на радни ниво.

Ако се одлучите за понављање овог круга, обратите пажњу на чињеницу да кондензатори морају бити неполарни папир, а диоде су дизајниране за повратни напон од најмање 300 В. Као баласт користи се конвенционални индуктор, чија је снага једнака снази лампе. Ако је лептир за гас врло тијесан, али осветљење треба организовати по било којој цени, можете користити конвенционалну сијалицу са жарном нити, чија је снага једнака снази ЛДС-а. Али таква замена ће у великој мери смањити ефикасност целог уређаја и зато није увек оправдана.

Следећа верзија лампе је корисна у случају да имате на располагању две исте врсте ЛДС-а у којима је једна спирала изгорела (обично се то догађа). Да бисте га имплементирали, требаће вам гас који има снагу двоструко већу од снаге сваке сијалице и стандардни стартер за 220 В:

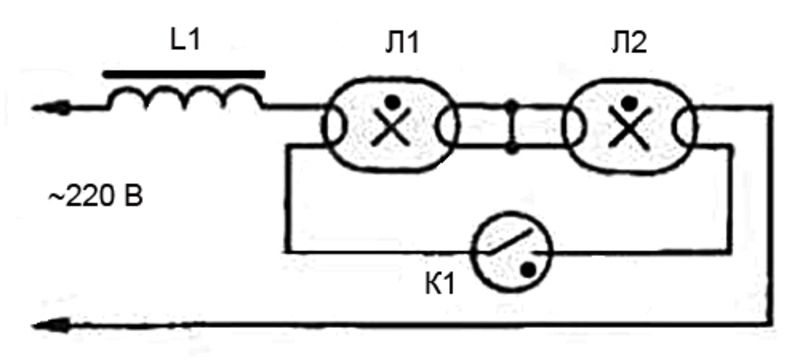

Укључивање два ЛДС са спаљеним спиралама

Овде стартер греје једну спиралу у свакој лампи, који су серијски повезани. То је сасвим довољно за покретање већине уређаја за пражњење гаса. Постоји још једна примена такве шеме. Прикладно је ако немате два пригушивача за потребну снагу, али постоји један за два пута. Сасвим је очигледно да ће и ЛДС са употребљивим спиралама такође радити у овој шеми.

Жаруља са уштедом енергије - исти ЛДС

Скоро су сви видели, и многи су користили такозване сијалице које штеде енергију, а које су завијуне у уобичајени расветни уложак. Њихова сличност са луминесцентном је једноставно невероватна - иста цев, само мала и увијена.

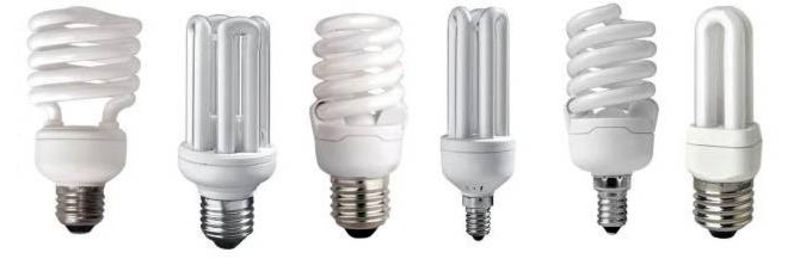

Ово је такође ЛДС, само компактнији и практичнији.

Сличност није случајна, јер је „уштеда енергије“ обичан ЛДС са електронским предстикачем. Ово можете да потврдите једноставно растављањем неуспеле "уштеде":

Растављена сијалица која штеди енергију

Чак и на фотографији можете јасно видети да боца има 4 водича - по 2 за сваку спиралу - и повезана је, мада на компактни, али најчешћи електронски баласт. Чињеницу да је баласт најчешће, можете чак и експериментално да видите. Узмите обични цевасти ЛДС исте снаге који је назначен на дну „уштеде енергије“ и повежите га уместо матичног. Ни лампа ни електронски предстиљак неће приметити замену.

Такав хибридни склоп може бити користан ако се жаруља која штеди енергију сруши или се у њему спаљују спирале. Зашто бацати савршено функционалну електронику када је цевни ЛДС прилично јефтин?

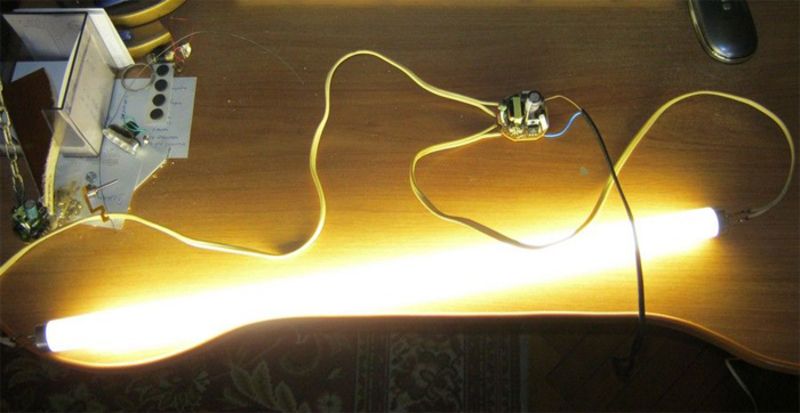

Тубуларна лампица за пражњење се укључује помоћу баласта за „уштеду енергије“. Ако разумете различите шеме повезивања, све можете учинити сами, штедећи и време и новац.
