Осцилоскоп је алат који има готово сваки аматерски радио. Али за почетнике то кошта превише.

Проблем високих трошкова решава се једноставно: постоји много опција за производњу осцилоскопа.

Рачунар је савршен за такво преправљање, а на његову функционалност и изглед неће утицати.

Уређај и сврха

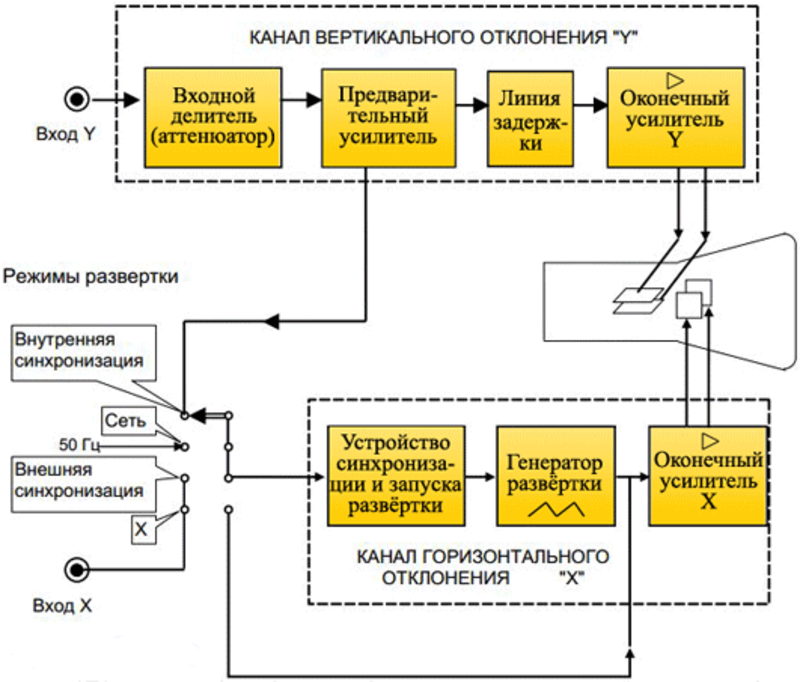

Дијаграм круга осцилоскопа тешко је разумети за почетника аматера, па га морате размотрити не у целости, већ га прво поделити на одвојене блокове:

Сваки блок је засебан чип или плоча .

Сигнал са уређаја који се проучава улази кроз улаз И у улазни делилник, који поставља осетљивост мерног круга. Након проласка кроз предпојачало и линију кашњења, улази у крајње појачало, које контролише вертикални одбој индикаторске греде. Што је виши ниво сигнала, то више сноп одбија. Тако је уређен канал вертикалног отклона.

Други канал - хоризонтално одступање, потребан је за синхронизацију снопа са сигналом. Омогућава вам да држите греду на одређеним подешавањима места.

Без синхронизације, сноп ће полетјети са екрана.

Постоје три врсте синхронизације: из спољног извора, из мреже и из сигнала под истрагом. Ако сигнал има константну фреквенцију, боље је користити синхронизацију из њега. Лабораторијски генератор сигнала обично делује као спољни извор. Уместо тога, за ове сврхе је погодан паметни телефон са посебном апликацијом која модулира пулсни сигнал и шаље га у прикључак за слушалице.

Осцилоскопи се користе у поправци, дизајнирању и конфигурацији различитих електронских уређаја. Ово укључује дијагностику система возила, решавање проблема кућанских уређаја и још много тога.

Осцилоскопски мере:

  • Снага сигнала
  • Његова форма.
  • Стопа успоравања импулса
  • Амплитуда

Такође вам омогућава да сигнал разместите у хиљадама секунде и прегледате га врло детаљно.

Већина осцилоскопа има уграђени бројач фреквенција.

УСБ осцилоскоп

Постоји много опција за прављење домаћих осцилоскопа, али нису све доступне за почетнике. Најлакша опција је да га саставите из готових компоненти. Продају се у радио продавницама. Јефтинија опција била би куповина ових радио компоненти у кинеским интернетским продавницама, али морате имати на уму да компоненте купљене у Кини могу доћи до неисправности, а новац се не враћа увек за њих. Након склапања, требали бисте добити малу конзолу повезану са рачунаром.

Ова опција осцилоскопа има највећу тачност. Ако постоји проблем, који осцилоскоп одабрати за поправку лаптопа и друге сложене опреме, боље је да се одлучите за њега.

За производњу ће вам требати:

  • Табла са разведеним стазама.
  • Процесор ЦИ7Ц68013А.
  • Претварач микро-склопа аналогно-дигитални АД9288-40БРСЗ.
  • Кондензатори, отпорници, пригушнице и транзистори. Оцјене ових елемената су приказане на шеми дијаграма.
  • Сушач за лемљење за бртвљење СМД компоненти.
  • Жица у лакираној изолацији са пресеком 0, 1 мм².
  • Тороидно језгро за намотавање трансформатора.
  • Комад стаклопластике.
  • Лемљење са уземљеним врхом.
  • Лемљење.
  • Флук
  • Лепак за лемљење.
  • Меморија чипа ЕЕПРОМ фласх 24ЛЦ64.
  • Тело.
  • УСБ порт
  • Утичница за повезивање сонди.
  • Релеј ТКС-4, 5 или други, са контролним напоном не већим од 3, 3 В.
  • 2 оперативна појачала АД8065.
  • ДЦ-ДЦ претварач.

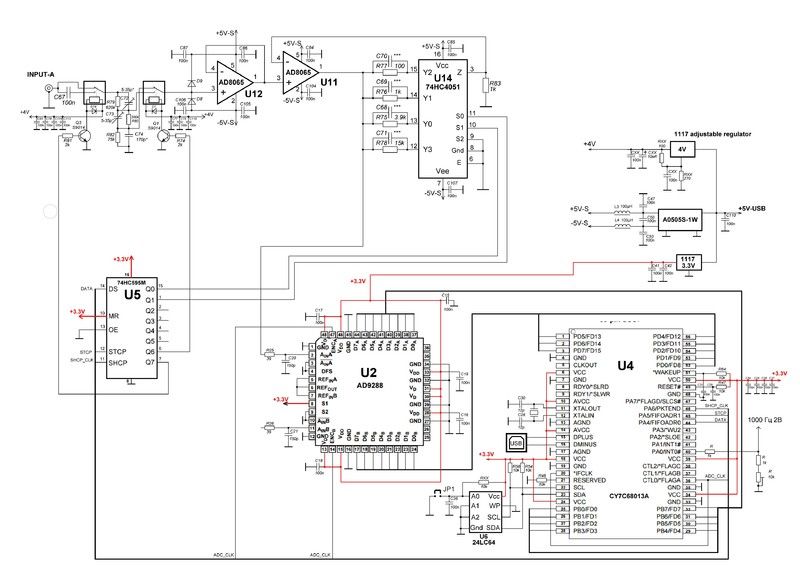

Морате прикупити према овој шеми:

Обично за производњу плоча са штампаним плочама радиоаматери користе методу једрења. Али да на овај начин направите двострану штампану плочу са сложеним ожичењима, не успева, па је потребно унапред наручити у фабрици која производи такве плоче.

Да бисте то учинили, морате фабрику послати цртеж плоче, на основу којег ће бити направљен. У истој фабрици праве плоче различитог квалитета. Зависи од опција одабраних при одјави.

Да бисте на крају добили добру плату, у налогу треба да наведете следеће услове:

  • Дебљина стаклопластике је најмање 1, 5 мм.
  • Дебљина бакарне фолије је најмање 1 ОЗ.
  • Кроз метализацију рупа.
  • Каљење јастучића с оловним лемилицом.

Након што примите готову плочу и купите све радио компоненте, можете наставити са састављањем осцилоскопа.

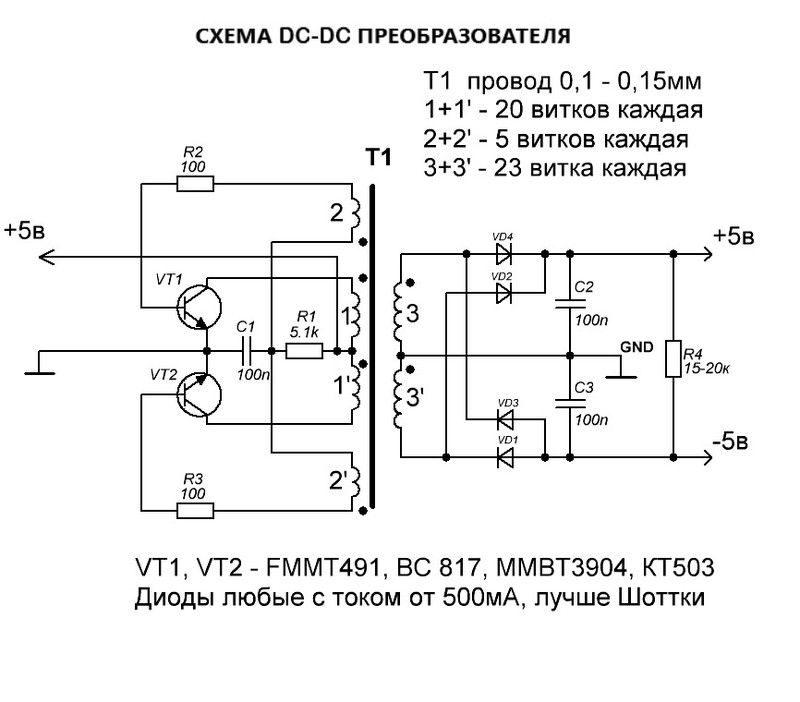

Први иде на ДЦ-ДЦ претварач који емитује напон од +5 и -5 волти.

Треба га саставити на посебној плочи и повезати са главном помоћу оклопљеног кабла .

Микроцирке лемите на матичну плочу пажљиво, без прегревања. Температура лемилице не би требало да буде већа од тристо степени, у супротном лемљени делови неће успети.

Након што инсталирате све компоненте, саставите уређај у футролу одговарајуће величине и повежите га са рачунаром УСБ каблом. Затворите џемпер ЈП1.

На ПЦ-у морате инсталирати и покренути Ципресс Суите, отворите картицу ЕЗ Цонсоле и кликните ЛГ ЕЕПРОМ. У прозору који се појави одаберите датотеку фирмвера и притисните Ентер. Причекајте да текст Готово буде означен за успешан завршетак поступка. Ако се уместо тога појави Грешка, то значи да је у некој фази дошло до грешке. Морате поново покренути фластер и покушати поново.

Након фирмвера, самостално направљен дигитални осцилоскоп биће у потпуности активан.

Опција за самостално напајање

Код куће радио-аматери обично користе непокретне уређаје. Али понекад се појави ситуација када морате поправити нешто што се налази изван куће. У том случају вам је потребан преносни осцилоскоп аутономне снаге.

Пре састављања припремите следећи прибор:

  • Непотребне Блуетоотх слушалице или аудио модул.
  • Андроид таблет или паметни телефон.
  • Литијум-јонска батерија величине 18650.
  • Држи га.
  • Регулатор пуњења
  • Дизалица јацк 2, 1 к 5, 5 мм.
  • Конектор за мерење сонди.
  • Сами сонде.
  • Свитцх.
  • Пластична кутија испод спужве за ципеле.
  • Заштитна жица са пресеком 0, 1 мм².
  • Дугме сата.
  • Лепак за топљење.

Морате раставити бежичне слушалице и извући управљачку плочу из ње. Од њега лепите микрофон, дугме за напајање и батерију. Одложите плочу у страну.

Уместо блуетоотх слушалица, можете користити Блуетоотх аудио модул.

Помоћу ножа истрљајте преосталу спужву из кутије и добро је очистите детерџентима. Сачекајте да се осуши и изрежите рупе за дугме, прекидач и прикључке.

Лепите жице на утичнице, држач, дугме и прекидач. Инсталирајте их на њихова места и учврстите љепилом за топљење.

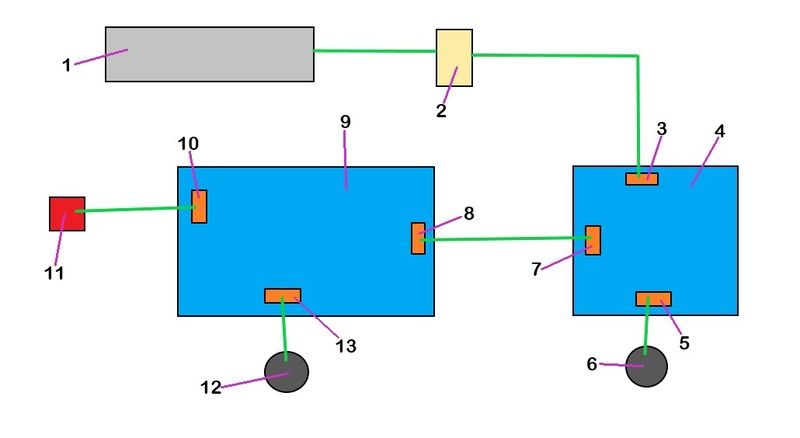

Жице морају бити повезане као што је приказано на дијаграму:

Објашњење симбола:

  1. Држач.
  2. Свитцх.
  3. Контакти "БАТ +" и "БАТ -".
  4. Регулатор пуњења
  5. Контакти "ИН +" и "ИН -".
  6. Дизалица 2, 1 к 5, 5 мм.
  7. Контакти „ОУТ +“ и „ОУТ -“.
  8. Контакти батерије.
  9. Управни одбор.
  10. Тастери за напајање контаката.
  11. Дугме сата.
  12. Утичница за сонде.
  13. Игле за микрофоне.

Затим лепите жице на контролер и контролну плочу, а затим их ставите у кућиште и поправите врућим лепком. Затворите кутију поклопцем и ставите је на место.

Затим преузмите виртуелну апликацију за осцилоскоп са плаимаркет- а и инсталирајте је на свој паметни телефон. Укључите блуетоотх модул и синхронизујте га са својим паметним телефоном. Спојите сонде на осцилоскоп и отворите његов софтверски део на телефону.

Када сонде додирну извор сигнала, на екрану Андроид уређаја појављује се крива која приказује ниво сигнала. Ако се није појавила, значи да је негде направљена грешка.

Требало би да проверите везу и интегритет унутрашњих компоненти. Ако је све у реду, морате покушати поново покренути осцилоскоп.

Уградња у кућиште монитора

Ова опција домаћег осцилоскопа се лако инсталира у кућиште ЛЦД монитора на радној површини. Ово решење штеди мало простора на радној површини.

За изградњу ће вам требати:

  • Рачунарски ЛЦД монитор.
  • ДЦ-ДЦ претварач.
  • Матична плоча с телефона или таблета са ХДМИ излазом.
  • УСБ порт
  • Комад ХДМИ кабла.
  • Пресјек жице 0, 1 мм².
  • Дугме сата.
  • Отпорник 1 кОхм.
  • Двострана трака.

Сваки радиоаматер може осцилоскоп властитим рукама интегрисати у монитор. Прво треба да уклоните задњу маску са монитора и пронађете место за инсталирање матичне плоче. Након што се одлучите за место, поред њега морате изрезати рупице на кућишту за дугме и УСБ конектор.

Затим уклоните ХДМИ конекторе инсталиране на плочи и у монитору. Лепите један крај кабла на игле на плочи монитора. То треба да урадите у складу са исписом:

Други крај кабла треба прилепити на плочу са таблета. Пре лемљења сваке вене зазвоните је мултиметером. Ово ће вам помоћи да не збуните њихов редослед повезивања.

Затим треба да пронађете тачке на плочи монитора са константним напоном од 5, 9, 12, 19 или 24 волта. И лемите жице за њих.

Следећи корак је уклањање дугмета за напајање и микро УСБ конектора са плоче таблета. Залепите жице на дугме сата и УСБ утичницу и учврстите их у изрезаним отворима.

Затим повежите све жице као што је приказано на слици и лепите их:

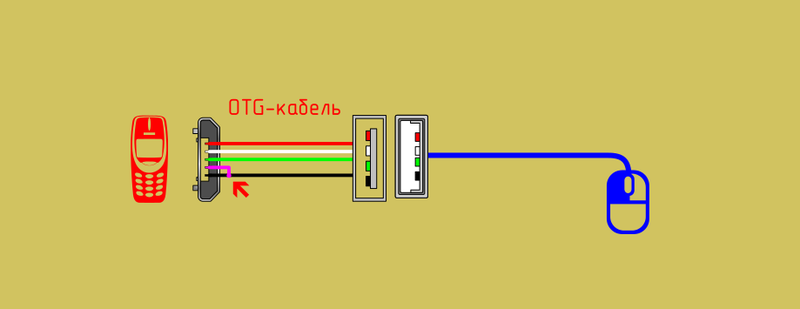

Поставите краткоспојник између ГНД и ИД пинова у микро УСБ конектор. Ово је неопходно за стављање УСБ порта у ОТГ режим.

Даље, морате лемити отпорник између негативних и средњих контаката батерије. Без овог поступка матична плоча се неће покренути без батерије, али је бескорисна у монитору.

Морате залепити претварач и матичну плочу са таблета на двострану траку, а затим пребацити поклопац монитора.

Спојите миш на УСБ порт и притисните тастер за укључивање. Док се уређај учитава, укључите Блуетоотх предајник. Затим је потребно да га синхронизујете са пријемником . Можете отворити апликацију за осцилоскоп и проверити рад склопљеног уређаја.

Уместо монитора, савршен је стари ЛЦД телевизор у коме нема Смарт ТВ-а. Пуњење са таблета надмашује многе Смарт ТВ системе по својим могућностима. Не ограничавајте његову употребу само на осцилоскопу.

Израда са аудио картице

Осцилоскоп састављен од спољног аудио адаптера коштаће само 1, 5-2 долара и требаће најмање времена за производњу. По величини, испоставиће се само као обичан флеш уређај, а у функционалности неће попустити свом великом брату.

Потребни детаљи:

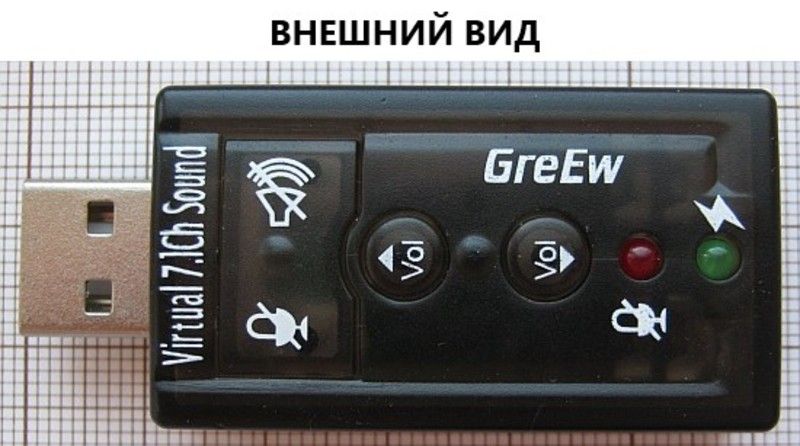

  • УСБ аудио адаптер.
  • Отпорник 120 кΩ.
  • Мини утикач 3, 5 мм.
  • Мерне сонде.

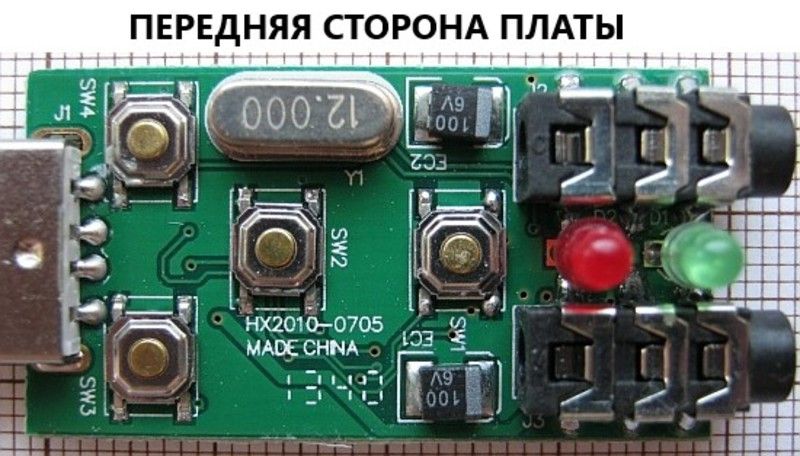

Морате раставити аудио адаптер, за то је вредно истражити и отворити половине кућишта.

Кондензатор за лемљење Ц6 и лемите отпорник на своје место. Затим поставите плочу натраг у кућиште и саставите је.

Требало би да одсечете стандардни утикач из сонде и да га лепите на његово место. Спојите сонде на аудио улаз аудио адаптера.

Тада морате преузети одговарајућу архиву и распакирати је. Уметните картицу у УСБ прикључак.

Најједноставнија ствар остаје: идите на Управитељ уређаја и пронађите повезани УСБ аудио адаптер на картици „Аудио, игра и видео уређаји“. Кликните десним тастером миша на њу и одаберите "Ажурирај управљачки програм".

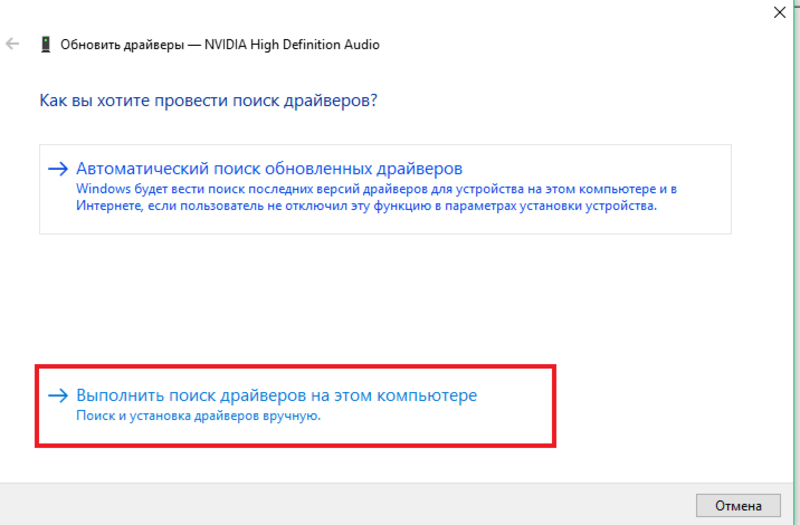

Шта даље урадити приказано је на сликама:

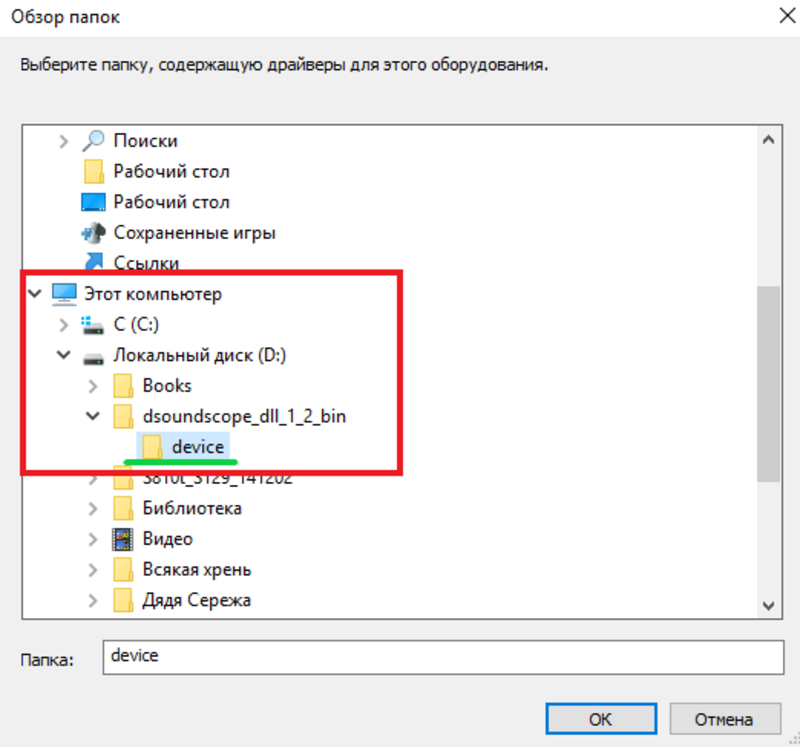

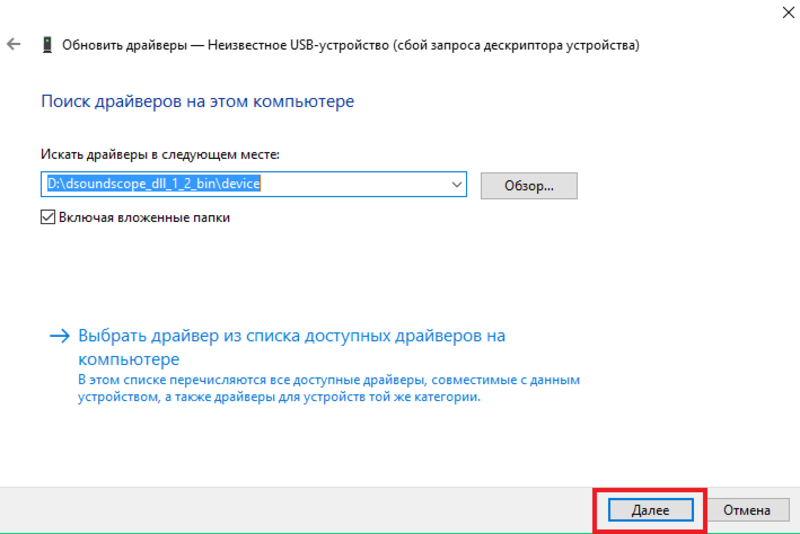

Морате да одредите путању до мапе уређаја из непакиране архиве и притисните Ентер:

Након клика на „Даље“ биће инсталирани управљачки програми из наведене мапе. Ако прескочите овај корак и оставите стандардне управљачке програме, осцилоскоп неће радити.

Затим преместите датотеке минисцопе.еке, минисцопе.ини и минисцопе.лог из архиве у посебну фасциклу. Покрените "минисцопе.еке".

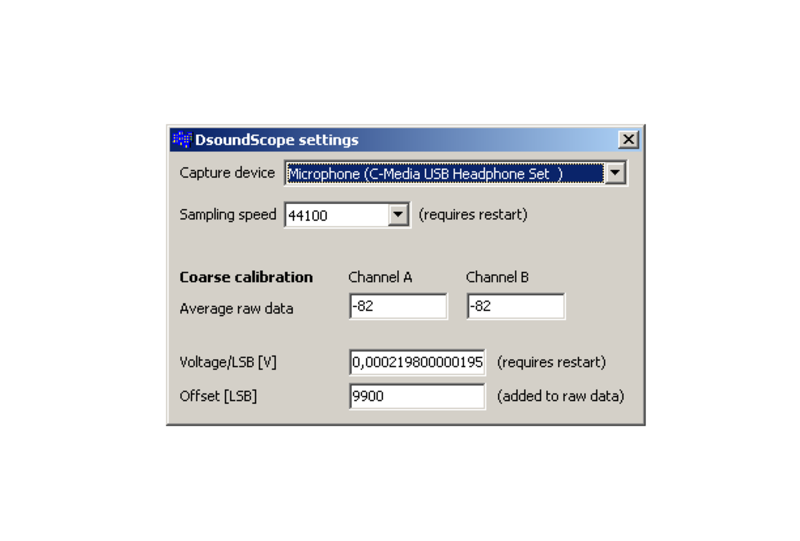

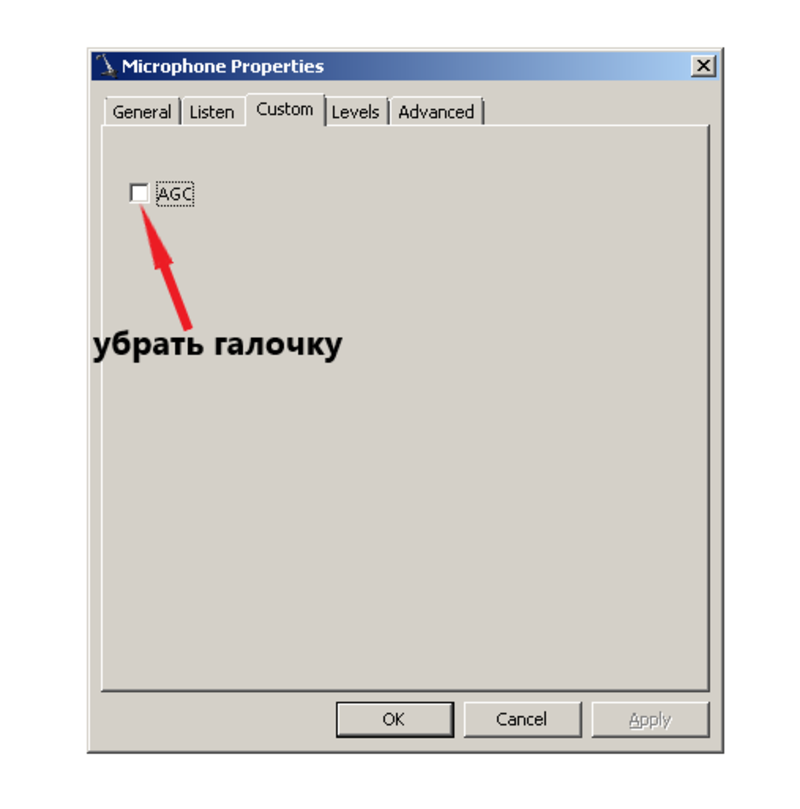

Прије употребе програм се мора конфигурирати. Потребна подешавања приказана су на снимкама екрана:

Ако додирнете сонде извора сигнала, у прозору осцилоскопа треба да се појави следећа крива:

Стога, да бисте претворили аудио адаптер у осцилоскоп, потребно је уложити минимум напора. Али вреди запамтити да је грешка таквог осцилоскопа 1-3%, што очигледно није довољно за рад са сложеном електроником. Савршен је за почетнике хобисте, а занатлије и инжењери требали би ближе погледати друге, тачније осцилоскопе.
