Електрични удар је врло опасан не само по здравље, већ и по живот. Најопаснија места пораза су купатило због високе влажности ваздуха и кухиња. За заштиту треба користити неопходни Узо уређај (заштитни уређај за искључивање) који брзо добија на популарности и може да се заштити од струјног удара, квара инструмента и пожара.
Средства и методе електричне заштите
Електрична заштита је веома важна компонента, захваљујући којој је могуће не само спречити несреће у предузећу или код куће, избећи пожаре, већ и заштитити опрему од квара.
То укључује:
- Изолација.
- Уземљење
Најбољи начин заштите од струјног удара је уземљење, мада поуздана изолација такође игра главну улогу. Из физике: електрична струја тече дуж круга са најмањим отпором, и самим тим носи више уништења дуж овог круга него дуж круга са највећим отпором.
Неопходно је уземљити случај електричних уређаја (за предузећа - машине) у случају квара изолације са даљим пропуштањем на тело производа и накнадним електричним оштећењима особе. Отпор уземљења или отвора за уземљење из безбедносних разлога не сме бити већи од 4 ома. Ова врста заштите елиминише штетне ефекте струје на људско тело.
Главна сврха уземљене петље је да елиминише вероватноћу да струјни шок дотакне особу када додирне кућиште или други део опреме који је под фазним напоном.
Намјена уређаја
Скраћеница Узо је уређај са заосталом струјом и може се дешифровати као диференцијални прекидач.
Код наизменичних напонских мрежа до 1000 В са уземљеним неутралним трансформатором (трафостаница) за снабдевање кућиштем, уземљење се не користи као резултат његове ниске ефикасности.
Овај проблем је решен на потпуно другачији начин, захваљујући којем је могуће минимизирати вероватноћу струјног удара, подразумевајући употребу уређаја диференцијалне струје (Узо систем у електричној енергији).
Намјена Узо и његова функција (диференцијални прекидач) своде се на тренутачни прекид напајања напоном у заштићеном дијелу ожичења у случају да диференцијална струја премашује дозвољену вриједност.
Диференцијална струја је струја цурења која настаје када се уређај поквари, уз даљње оштећење особе или квара опреме.
Шта Узо штити: од штетних или кобних утицаја електричне струје, спречавајући ослобађање од електричног удара и случајног пожара кабловских производа.
Принцип рада
Функционална идеја принципа рада заснива се на законима физике, наиме, мора се испунити следеће правило: стриктно поштовање једнакости улазних и излазних струја (последица Кирцххофф-овог закона И) у круговима са активним и реактивним оптерећењима.
Како Узо делује: струја која тече у фази мора бити једнака струји која тече у 0. Ова изјава се односи само на кругове са 1. фазом. За трофазна круга, овај закон може се другачије обликовати: тренутна снага на нули требала би бити једнака збиру струја које теку кроз сваку од фаза.
За дубље разумевање, анализираћемо следећу ситуацију: особа додирује кућиште пумпе, која испушта воду из резервоара (резервоара за воду) у водовод, који је заузврат врло стар и пробија се у кућиште. Као резултат тога формира се нови електрични круг и долази до цурења (диференцијална струја), чиме се нарушава једнакост. Тренутно се у стану или кухињи тренутно прекида струја без наношења штете особи.

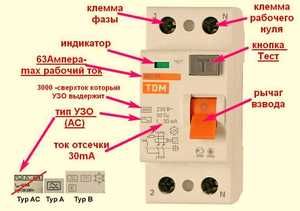

Уређај уређаја
У скоро свим моделима диелектрични случај може изгледати исто . Састоји се од трансформатора који има тороидни дизајн са три намотаја - два примарна и управљачком намотом. Примарни намотаји су укључени у бројачу, када струја тече кроз њих, магнетни токови су вишесмерни и њихова сума је нула.
У кругу напајања трансформаторских намотаја постављају се транзитни контакти, којима управља релеј (електро), који је у пасивном стању. Када се појави струја цурења, струја се појављује и тече у контролној завојници и она активира релеј, својеврсну грешку која настаје када су кршени магнетни токови свитака. А такође у Узо-у постоји плоча са појачалом.
Препоруке за повезивање и избор уређаја
Исправан прикључак Узо-а је врло важан, јер од њега зависи правилан рад целог система заштите и заштите људи, а такође помаже у спречавању квара самог заштитног уређаја.

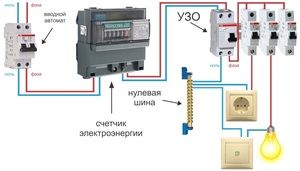

Мрежна веза
Узо је добио главну примену у кухињама, кадама и другим собама, акумулацијама електричних уређаја, као и у заштити мреже целог стана или куће.

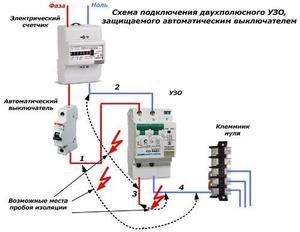

Шема 1 - Опција повезивања

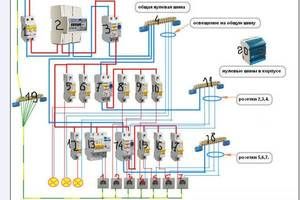

Ако је потребно да се користи у клубовима, спаваоницама, општи селективни узо је оптималан. Главна разлика између селективног РЦД-а од уобичајеног је велико време одзива и омогућава вам да не искључите све ожичење, већ само искључите напајање одређеног секције.
Пример је дат за оптимално разумевање. Ако се у згради у којој се налази диско долази до кварења изолације на кућишту појачала, тада када оператер додирне кућиште појачала, прекида се напајање на појачало или опрему која напаја овај круг. Све остало ће радити.
Важно правило: осим тога, утичнице (са називном струјом не већом од 20) морају бити заштићене за веш машине, котлове итд., Као и опрему и електрични алат напољу са истим називима називне струје.
Главне грешке у повезивању:
- Забрањено је повезивање нулте фазе и терминала за уземљење након што кабел изађе из РЦД-а (лажна искључења Узоа су могућа).
- РЦД мора бити повезан на све фазе (неутрална жица ће проћи поред Узо-а, а струја која тече неутралном жицом биће схваћена као цурење. Уређај ће стално радити).
- Забрањено је спајати неутралне жице утичница које су под контролом уређаја и уземљењем (утичница ће створити диференцијалну струју).
- Забрањено је прескакати неутралне жице на долазним терминалима (то доводи до рада свих Узо-а одмах).
Захваљујући правилном раду, Узо ће дуго служити, препоручљиво је заштитити место где је Узо инсталиран од влаге, јер у противном неће успети (зашто купити други ако овај уређај можете да сачувате више година).

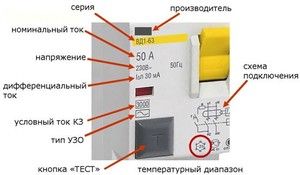

Избор уређаја
Главни параметар је осетљивост (подешена је вредност струје цурења), у основи се овај параметар креће од 10 до 30 мА, али за заштиту од пожара потребно је уградити Узо од 100 до 300 мА.
Код неразгранатог ожичења користи се један уобичајени Узо на 30 мА (заштита особе и од могућег пожара).
Да бисте се одлучили за Узо, морате да направите неке прорачуне. Прво треба да збројите сву снагу опреме која се користи у стану, а затим добијену вредност поделите са 220. Резултујућа вредност је Ин. Из курса физике познато је да је П = У * И, где је П снага, У је напон, Ин је струја.
Пример израчуна : за заштиту кухињских уређаја као што су микроталасна (1500 В), фрижидер (400 В), пумпа (600 В), спор штедњак (1100 В) и остало (500 В) морате одабрати Узо.
- Укупна снага: П = 1500 + 400 + 600 + 1100 + 500 = 4100 (В).
- Струја: И = П / У = 4100/220 = 18, 64 (А).
Након израчуна, потребно је одредити Узо на тренутној вредности (препоручује се узимање са малом границом струје једнаком 25А).
Међутим, ово нису сви параметри на које морате обратити пажњу. Важан критеријум је категорија струје цурења.
Категорије су подељене у групе:
- "АС" се користи у свим врстама електричних мрежа.
- „А“ има најнижи праг осетљивости (10 мА) и може да фиксира пола таласа амплитуде струје. Потребно га је користити ако постоје прекидачки извори напајања у соби или на делу круга (за групу Узо).
Треба напоменути да категорије Узо, А добијају на популарности, јер се у становима користи опрема са прекидачким напајањем (рачунари, штампачи, ЛЕД лампе итд.).
Распоред
Тржиште модела представљају стране компаније (Италија, Пољска, Немачка) и омогућава вам да одаберете уређај према критеријумима квалитета, поузданости, цене. Најчешћи и препоручени РЦД на 25 и 30 мА.
РЦД-ови су класификовани према следећим критеријумима:
Начином деловања: присуство или одсуство додатног извора енергије.- Методом уградње: стационарни и преносиви.
- По броју полова: униполарни, биполарни, трополни и четверополни.
- Присуством заштите од преоптерећења и прекомерних струја: постоји или не постоји заштита.
- Подесивост вредности диференцијалне струје: подесива и нерегулирана.
- Подржавајуће склопке за напајање: подржане и не подржане.
- Према врсти рада: електронски и електромеханички.
Стога, да би се спречиле несреће, кварови опреме, пожари, морају се поштовати правила безбедности. У ове сврхе потребно је користити РЦД, који ће искључити једну или део мреже. За станове и куће потребно је користити регулисане РЦД-ове категорије „А“, који подржавају уређаје са прекидачким напајањем. Такође је потребно узети у обзир називну струју, осетљивост и струју цурења. Цена уређаја је мала, али управо овај уређај може да уштеди ваше уређаје, а трошкови неких од њих су много већи од трошкова самог Узо-а; сачувајте се од ватре и непотребних проблема, а можда чак и спасите живот вама или вашим најмилијима.
