Електрична енергија је данас главни извор енергије и користи се у готово сваком дому. Али пре повезивања на мрежу, потребно је инсталирати такозвани мерни уређај - електрични бројило. Најлакши начин је, наравно, поднијети пријаву у истом РЕС-у, на основу којег ће стручњаци инсталирати бројач. Али апликација кошта новац и целокупна инсталација се може извршити независно, јер је дијаграм повезивања електричног бројила прилично једноставан.

Класификација бројила електричне енергије

Пре инсталирања електричног бројила или замене старог модела новим, уређај прво мора бити изабран и купљен. Али да бисте направили прави избор и не бацили новац, морате да имате добру представу о томе шта су бројила електричне енергије и како се међусобно разликују.

Према принципу рада уређаја подељени су у три врсте:

  1. Индукција (механичка). Код таквих бројила, прорачун електричне енергије врши се искључиво механички. На покретни алуминијумски диск утиче електромагнетно поље, због чега се окреће. Што је већа потрошња енергије, већа је снага поља и бржа је ротација. Диск заузврат окреће конвенционални механички бројач из којег се очитавају очитања.
  2. Електронски . У тим се уређајима енергија која тече кроз њих претвара у импулсе једне или друге фреквенције. Што је већа снага која пролази кроз бројач, већа је брзина понављања пулса. Израчунава се број импулса по јединици времена, а резултат се приказује на електроничком дисплеју и може се похранити у меморију за даљу обраду.
  3. Електромеханички . Овде се користи и принцип претварања проточне снаге у фреквенцију, али импулси се рачунају механичким бројачем који покреће конвенционални степпер мотор.

Функционалност различитих типова

Главни недостаци индукцијских уређаја су ниска тачност и лоша заштита од преваре (крађе електричне енергије). Поред тога, они се плаше прашине, захтијевају строго вертикалну уградњу и требају честе калибрације. Због једноставности дизајна производа, они су једнотарифни и немају даљински управљач, али механички бројила снаге су поуздана, издржљива - једноставно нема шта да се пробије у њих - и прилично су јефтина. Данас се уређаји за мерење индукционим притиском сматрају застарелим и обустављеним.

Потпуно електронски и електронско-механички уређаји, иако су много скупљи од индукцијских, одликују се високом тачношћу, поузданом заштитом од саботаже и великом функционалношћу. Могу подржати неколико тарифа (до 4 или више), омогућују вам читање читања на даљину, рад у било којем положају и не плашите се вибрација.

Једино је што електронски дисплеј не подноси ниже температуре - он се једноставно „гаси“. Из тог разлога, у хладним пределима и приликом постављања на улици, неогреване приватне куће и гараже, стручњаци препоручују употребу електронско-механичких модела.

Електрични бројили свих врста доступни су у једнофазној и трофазној верзији. Трофазни уређаји имају исти принцип рада као једнофазни и могу контролисати потрошњу електричне енергије истовремено у све три фазе, иако су прилично функционални у једнофазним мрежама.

Како сами повезати уређај за дозирање

Да бисте самостално повезали бројило, уопште не требате да имате специјално образовање - довољно је основно знање електричара и техника електричне сигурности. Не требају вам посебни и скупи алати. Сасвим су погодни најобичнији они који су у свакој кући - клијешта, одвијач, индикатор напона, нож.

Спајање бројила на једнофазну мрежу

Готово сви апартмани, виле и мале сеоске куће повезани су на једнофазну мрежу која се састоји од двије жице - нулте и фазне. Да би се израчунала количина енергије која се троши у таквим мрежама, користе се једнофазни бројила.

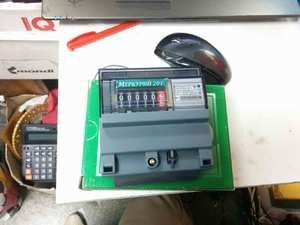

Електромеханички и електронски бројила за једну фазу

Као што се може видети са фотографије, уређај, без обзира на врсту, има само четири терминала преко којих је мерач повезан. Прва два служе за пребацивање фазне жице, преостала два - нула. Да бисте разумели како повезати једнофазни мерач, само погледајте једноставан дијаграм:

Типични дијаграм ожичења за једнофазни бројило електричне енергије

У ствари, само требате искључити линију, пресјећи жице и спојити електрични мерач на њихов јаз. Наравно, није све тако једноставно као на слици. Потребно је одредити фазну жицу, а не да бркати улаз са излазом и сигурно фиксирати сам уређај. Али сви су ти задаци потпуно решиви. Поље за завршетак инсталационих радова мора позвати представник мреже за напајање - он ће проверити исправну инсталацију и запечати поклопац прикључка. Од сада га не можете отворити.

Укључите трофазни уређај

Ако мрежа која испоручује ваш објект има три фазе (4 жице), тада ће вам бити потребан одговарајући уређај. Трофазни бројило кошта нешто више него једнофазни уређај, и то је разумљиво - у ствари, то су три једнофазна механизма у једном случају, који раде на заједничком бројилишту.

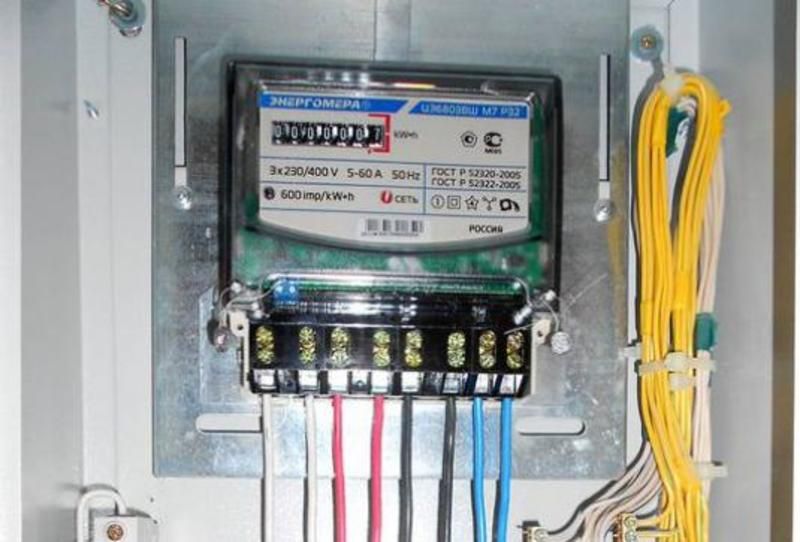

Инсталирани и повезани вишефазни електрични бројило

А његово повезивање није много сложеније, а захтеви за везу су исти: немојте се под напоном, не мешајте жице и чврсто фиксирајте уређај, штитећи га од прашине и влаге:

Трофазни дијаграм везе мерача

Прикључак електричних бројила са трансформаторима струје

Једна од најважнијих карактеристика било ког бројила је његова називна струја. Односно, струја коју уређај не може само да израчуна, него и дуго прође кроз себе. Ако ваша кућа има веома моћну опрему, а струја коју троши је од велике важности, нећете моћи да одаберете одговарајући мерач електричне енергије - такви мерачи једноставно не постоје у природи. Како бити овде? Излаз је уградња струјних трансформатора (ЦТ).

Како то ради и зашто вам треба

Главни задатак уређаја је пропорционална претворба струје једне величине у струју друге. Конструкцијски је производ гвожђаста језгра на коју су постављена два намота. Први је укључен у прекид мреже, чије стање се мора контролисати, а други - у електрични бројило. Електрична енергија која пролази кроз прво навијање изазваће ЕМФ у другом, а однос струја у овим завојницама биће пропорционалан односу броја њихових завоја.

Принцип рада трансформатора струје

Ако, на пример, примарно навијање има 2 обртаја, а секундарно 20, тада ће струја уведена у секундарни намот бити 10 пута мања од примарне струје. У овом случају кажу да је коефицијент трансформације уређаја 10 до 1 (10/1). Претпоставимо да ваш струг троши струју од 200 А. Ни један електрични бројилац не може издржати такву снагу. Али ако уређај повежете путем ТТ-а, горе описаног, тада максимално оптерећење кроз мерач неће прелазити 200/10 = 20 А.

Сасвим друга ствар - струје ове величине могу се лако контролисати готово било којим електричним бројилом. Одабиром трансформатора са једним или другим коефицијентом трансформације, лако можете пратити потрошњу енергије готово било које снаге помоћу класичних бројила.

Како спојити ЦТ на трофазну мрежу

А сада о кругу за укључивање бројача путем ТТ-а. Наравно, то ће бити нешто сложеније од дизајна директне везе, али не толико да особа која има идеју о најједноставнијим електричним круговима не може то схватити.

Трофазни дијаграм повезивања путем трансформатора струје

У овој шеми електрични мерач није повезан са размаком мрежних жица, већ са секундарним намотима ЦТ-а, који су означени као И1, И2. И управо су у овом размаку спојени примарни намоти трансформатора (на дијаграму Л1, Л2).

Пре него што се предузме састављање горње шеме, потребно је јасно разумети неколико питања. Не само сигуран и дугорочан рад кола, већ и његов рад зависиће од њиховог исправног решења. Ево главних:

  1. Исправан избор пресека монтажних жица.
  2. Фаза ТТ завојница.

Ако ЦТ не пресечете директно у линију, тада би прикључне жице примарног намотаја требале имати исти пресјек као линијски ожичење. Проводници који повезују ЦТ и мерач, наравно, могу бити тањи, али сигурно морају да издрже струју назначену на кућишту бројила.

Овај бројач може издржати максималну струју од 7, 5 А, што значи да се жице за његово повезивање морају одабрати одговарајућим одељком

На фазу (правилно спајање крајева завојница) ТТ треба обратити посебну пажњу. У супротном, бројило или неће радити, или ће лећи, или ће се вртети у другом смеру ако је двосмерно. Како се носити са фазама? Слика испод ће вам помоћи у томе:

Сет трансформатора струје за трофазну мрежу

Чак и ако ваши трансформатори нису баш слични горе наведеним, нема велике разлике - у сваком случају, сви водови намотаја су обележени једнолико. Лако је разликовати контакте примарног, напонског намотаја - они су много моћнији од контаката секундарне и налазе се на супротним странама производа. Означени су Л1 и Л2. Налази намота 2 повезани са електричним бројилом, у овом остварењу, затворени су прозирним поклопцем и означени су са И1, И2. Ако погледате дијаграм повезивања бројила, можете видети да завојнице не треба да буду повезани сваки на свом месту, већ и правилно фазно:

  • Л1 - за улазак у доводну мрежу;
  • Л2 - излаз на терет;
  • И1 - за улазак у бројач;
  • И2 - бројач излаз.

Што се тиче обојења кућишта ТТ, оно је условно и служи само за једноставну инсталацију. У ствари, сва три трансформатора су апсолутно идентична.

Шта ако ваша кућа има једнофазну мрежу, али тренутна потрошња је превелика за бројило? Ова ситуација је прилично ретка, али се и догађа. И овде ће вам помоћи струјни трансформатор, и то само један . Како спојити једнофазни мерач преко ЦТ-а јасно је са доње слике:

Дијаграм ожичења за једнофазни електрични мерач са трансформатором струје

Укључивање система заштите

Електрични бројило је само дозирни уређај и нема заштиту од ванредних ситуација. Лако ће се изгорети када је мрежа преоптерећена, неће заштитити опрему током пренапона, неће спасити људе током квара изолације и квара опреме. Због тога су сви мерни уређаји допуњени разним системима заштите. Главни и најпотребнији од њих су:

  1. Заштита од цурења.
  2. Заштита од преоптерећења.

За извршавање првих задатака користе се такозвани диференцијални прекидачи или РЦД - уређаји за хитно искључивање. Задатак преоптерећења се решава уобичајеним осигурачима (чеповима) или прекидачима, који се у свакодневном животу називају "аутоматским машинама". Обично се израђују као засебни уређаји, али често се РЦД-и и аутоматске машине комбинују у једном кућишту (диференцијални аутоматски строј).

Прекидач (лево), РЦД и диференцијални осигурач

Повезивање РЦД-а и аутоматске машине није ништа теже од инсталирања бројача, али нека питања су ипак потребна разјашњења.

Где ставити машину - пре или после шалтера

У принципу, и бројач и заштитни уређај не занима их у каквом редоследу. На пример, ако дође до кратког споја, тада ће струја преоптерећења у целој линији бити иста. Још важније, прекидач ће одмах прекинути круг, спасивши саму линију и уређаје повезане на њу.

Друга ствар је да линију која се налази иза ње можете аутоматски ручно напајати. Ово може бити корисно, на пример, током превентивних и поправних радова. Овде би, без сумње, било инсталирање аутоматске машине испред електричног бројила, али то не поздрављају сви добављачи електричне енергије из страха од неовлаштене везе. Пре него што ставите прекидач испред бројила, питајте свој РЕС да ли је то могуће.

Да ли је могуће инсталирати неколико машина

Није могуће, али пожељно. Ово ће учинити да кућна мрежа буде не само сигурнија, већ и практичнија. Ако су, на пример, утичнице и осветљење повезани са различитим аутоматским машинама, тада ће кратким спојем, рецимо, у електричној пећи, радити само машина одговорна за утичнице. То ће вам омогућити да користите осветљење за решавање проблема .

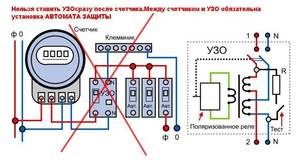

Где да поставите заштиту од цурења

Са РЦД-ом је, у принципу, ситуација иста као и са аутоматским машинама. Ако, не дај Боже, дође до цурења, тада ће РЦД радити савршено, постављајући се и пре и после електричног бројила. У пракси се диференцијални прекидачи често постављају након уређаја за мерење - нико не мора тражити дозволу за уградњу. Што се тиче уградње неколико диференцијалних склопки, сваки на своју линију, онда нема ограничења.

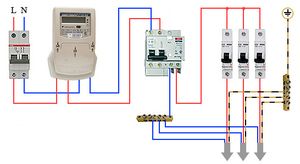

Па, сада је време да се види како повезати једнофазни бројило струје и прекидаче:

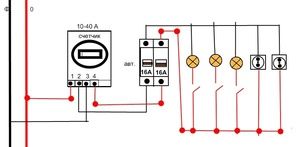

Шема укључивања бројила и машина у једнофазну мрежу

За трофазна кола, круг ће бити готово исти. Једино за њено спровођење биће вам потребна опрема дизајнирана за вишефазне мреже:

Шема укључивања бројила и машина у трофазну мрежу
