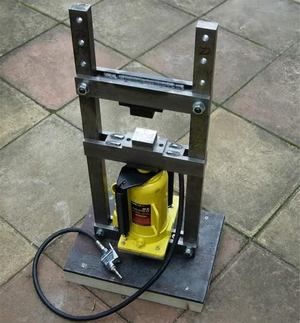

Наравно, нису сви, али већина власника суочена је са свакодневним ситуацијама у којима би штампа могла знатно олакшати посао. Да би се велики притисак вршио притисак на предмет, овај уређај се често користи. Сматра се најпопуларнија и најпоузданија хидрауличка јединица. Пошто је куповина скупа, многи развијају свој дизајн, на пример, домаћу прешу из дизалице.

Класификација штампе

Штампа је древни индустријски уређај и многи радови без њега једноставно су немогући. Дуги низ година дизајн и функционалност су се мало променили, а тренутно предузећа производе 4 главне врсте:

  • клин;
  • полуга;
  • хидраулични;
  • вијак.

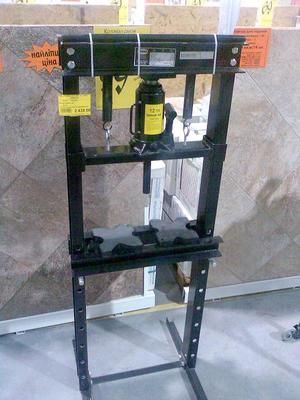

Хидрауличне преше, са своје стране, деле се на вертикалне и хоризонталне изведбе. Врше се вертикални радови, као што су екструзија, прешање и утискивање, а хоризонтални - обрада, сечење и савијање. Вертикалне конструкције често се налазе у грађевинским и инжењерским предузећима. Главни делови таквог уређаја су пумпа високог притиска и кућиште.

Коришћење уређаја код куће

Код куће можете да користите уређај за обављање различитих задатака. Мала величина јединице омогућава вам постављање у гаражу или другу малу просторију и коришћење приликом поправке аутомобила, мотоцикла. Може да обавља следеће функције:

  • Стампинг;
  • Ковање;
  • Профил производње;
  • Стварање завоја;
  • Уметање и избацивање лежајева и других делова;
  • Користите у кулинарске сврхе, као што је прављење сока од поврћа и воћа.

Много је случајева да се преша користи као преша за уље, а такође уз помоћ опреме врше поновно прешање тихих блокова. Поред поправљачких радова, хидраулична преса се може користити за савијање метала, лепљење производа помоћу притиска, прављење брикета из разних врста отпада, као и избацивање уља и друге течности. Опрема за такве задатке, чак и код једноставног дизајна, кошта много новца, али уређај се може самостално произвести користећи једноставне материјале и алате.

Прављење штампе код куће

Главна предност домаћег уређаја је та што се његов дизајн може одмах произвести у складу са потребом да се изврши одређени задатак са одређеном врстом дела. Пре састављања уређаја морате припремити цртеже хидрауличне преше за руке властитим рукама или исписати готове оне преузете са Интернета.

Приликом израде цртежа и дизајна потребно је узети у обзир такве важне детаље:

  • Да бисте створили притисак, можете користити уклоњиви или непомични хидраулички уређај;
  • Пре рада, морате одлучити за шта ће се штампа користити;
  • Зависно од напора, одабире се поузданост дизалице;
  • На цртежу је потребно навести димензије свих делова без изузетка.

Да бисте направили хидрауличну пресу, можда ће вам требати вештине механике и рад са цртежима, па, ако немате такве вештине, можете се обратити познатом стручњаку.

Важне карактеристике дизајна

Самостални уређај не мора да се производи са високим техничким подацима. Доста таквог дизајна, који ће развити силу од 10 до 20 тона. Такав се показатељ одређује на основу сврхе одређеног задатка.

Постоје важне карактеристике дизајна које је потребно узети у обзир при развоју цртежа нацрта за штампу; Главни су:

  • Укупна величина дизајна;
  • Тежина готовог уређаја;
  • Ход клипа;
  • Присутност манометра;
  • Снага и величина кревета.

Хидраулички цилиндар који се користи у конструкцији, са којим се обављају главни радови, може се уградити у кревет или поставити одвојено. Карактеристике дизајна одређују се карактеристикама одабране опреме током производње. Да би се олакшао поступак монтаже, често се користи конвенционална дизалица за аутомобил која се користи у ауто сервису за делимично подизање аутомобила. Такав прикључак у свом дизајну има готову ручну пумпу. Али можете користити и друге врсте уређаја, на пример, за пумпу, цеви и високотлачне цилиндре за пнеуматску прешу.

Дизајн цртежа и распоред штампе

Развој цртежа би требао започети након рјешавања питања шематских параметара, јер по принципу конвенционалног уређаја можете изградити читаву машину и саставити велику ковачку прешу. Преша може да ради у зависности од локације хидрауличног цилиндра. Постоје две опције за инсталирање прикључка:

  1. У горњем делу - притисак ће се вршити на доњем делу базе.
  2. У доњем делу је положај дизалице на кревету, а притисак врши главни штап.

Утврђујући шему тијека рада, потребно је ослонити се на чињеницу да је готово све

утичнице за боце индустријског типа не могу се користити наглавачке. У вези са овим особинама ове врсте хидрауличног цилиндра, производња уређаја за израду код куће најчешће се одвија по другој шеми.

Један од главних делова штампе, као и самостално направљен, стоји оквир. Приликом израде цртежа потребно је преузети одговорност за припрему параметара дизајна овог дела, јер ће квалитет радног процеса зависити од његове снаге, а у кревету се налази дизалица и радни комад на који ће се вршити притисак.

Приликом обављања радних задатака ствараће се притисак на горњим и доњим деловима тела, па је при прорачуну оквира оквира потребно одабрати материјале са сигурносном границом довољном да се осигура нормалан радни процес без уништавања кревета.

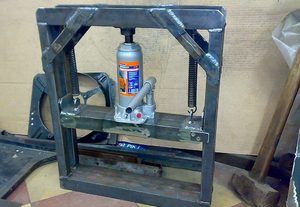

Након завршетка радне акције, залиха би се требала вратити у првобитни положај. Због тога је током монтаже потребно користити опруге чије су ивице причвршћене на горњи покретни део и доњи део базе. Приликом дизајнирања потребно је одабрати исправне опруге с обзиром на крутост, како би могли ефикасно обављати своју функцију .

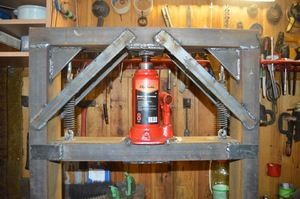

Локација дизалице на покретном делу

Приликом састављања конструкције ове врсте део се налази на доњем делу базе, а опруге, заједно са дизалицом, монтиране су на покретној платформи. Оба случаја локације дизалице укључују постављање утичнице из сегмента цеви са којом ће контакт хидрауличког цилиндра. Помоћу помичног дизалице подешавање висине радног подручја није могуће. Дизајн је поједностављен, а употреба преше је ограничена висином радне површине.

Алати и празнине

Пре покретања монтаже потребно је припремити такве алате и проверити да ли раде:

  • Апарат за заваривање;
  • Електроде
  • Брусилица или тестера за метал;
  • Бушилица и бушилица.

Од посебног значаја је припрема апарата за заваривање и радних електрода. Ако имате вештине за рад са заваривањем, ситуација се поједностављује, иначе морате назвати особу која може да припреми уређај и обави потребне радове. За дораду преша ће вам бити потребна машина за брушење - за чишћење бразда на металним профилима.

Да бисте направили домаћу прешу, требаће вам:

  • Канал дебљине најмање 8 мм, правоугаона или квадратна цев величине најмање 40 × 40 или угао са бочном ширином од 5 цм;
  • Комад челичног лима дебљине веће од 0, 8 цм, који се користи као база уређаја;
  • Метална трака дебљине више од 1 цм за постављање водилица и учвршћивача;
  • Цев за производњу дизалица на ногу дизалице.

Пресе са високим притиском користе се само у производњи, а за домаће задатке можете направити прешу са притиском од око 5 тона, тако да требате одлучити о потребној сили оптерећења и изабрати могућност повезивања делова у будућности. Могу се причврстити заваривањем, али у недостатку такве могућности повезивања, можете их извести помоћу вијака. Током монтаже, веома важни параметри су:

  • Ширина и висина кревета;
  • Ход клипа;
  • Тежина у зависности од ширине и висине.

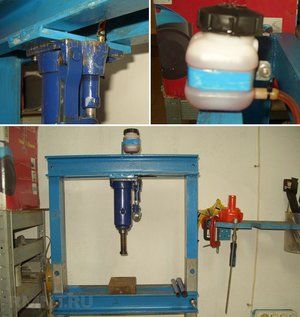

Притисак у цилиндру добија се помоћу ручне или хидрауличне пумпе. Хидрауличком пумпом је врло лако управљати, али у недостатку таквог уређаја, можете развити домаћи прикључак.

Да би се постигла потребна крутост и снага преше, потребно је користити чврсте елементе. За то се користи метални угаони или квадратни профил. Стабилност конструкције постиже се заваривањем плоче на базу. Метална плоча је изабрана у дебљини од 0, 8 до 1, 2 цм.

Домаће штампе

Након припреме цртежа и свих потребних материјала, алата и опреме с компонентама, можете приступити монтажи.

  1. Пре свега, потребно је да сече металне празнине према цртежу.
  2. Затим се заваривањем саставља база. Квадратне цеви морају бити заварене заједно, а челични лим је заварен на резултирајући правоугаоник. У следећој фази састављају се бочни делови и горња трака оквира. У исто време, потребно је осигурати да случај изгледа глатко и строго са правим угловима на раскрсници. Добијени облик је заварен на базу, а хидраулички пресовани оквир може се сматрати завршеним.
  3. Након тога израђује се следећи елемент - покретна шипка. За производњу можете узети канал или квадратну цев. У средини траке потребно је заварити комад цеви, који касније служи као утичница за шипку. За израду водича потребно је користити две челичне траке, дужина која одговара спољној ширини кућишта.
  4. На бочне стубове покретне конструкције причвршћени су назубљени траци. Такође је направљен уклоњиви нагласак, али у деловима водиља за наглашавање потребно је избушити рупе да бисте додатно подесили висину радног простора. На крају монтаже се постављају џек и опруге.

Током дизајнирања и монтаже домаће преше код куће, можете пружити неке функције због којих је коришћење уређаја много практичније. Такође можете да развијете дизајн и направите прешу за уље властитим рукама. Током монтаже се дају следеће нијансе:

  1. На горњој попречној конструкцији оквира треба поставити плочу и мора се омогућити кретање дуж водилица помоћу вијака, што ће омогућити подешавање зазора у зависности од величине обратка;
  2. Уклоњива уклоњива платформа фиксирана је вијцима - у рупама које се буше одређеним кораком, зависно од потребе радних процеса. Нагиб рупа не сме прелазити слободни ход дизалице;
  3. Заменљиви умеци различитих дебљина израђени су од металних сегмената.

Да бисте фиксирали покретни сноп, најбоља опција били би челични прсти начињени од висококвалитетног материјала . Пречник прстију треба изабрати у складу са димензијама кућишта и примењеним притиском током рада.

Вратите склоп

Једнако важан део су и опруге, помоћу којих се дизалица враћа у првобитни положај. Механизам може користити конвенционалне опруге купљене у продавницама хардвера. Са горњим распоредом механизма за стезање, они се можда неће моћи носити са задатком, али у том случају можете инсталирати више опруга или изабрати њихову већу крутост. У уобичајеном дизајну су причвршћене на припремљени профил са рупом већим пречником од шипке, али мањом од цилиндра дизалице. Опруге су фиксиране крајевима у отворима профила и горње греде .

Предности домаће хидрауличне преше

Главна предност су трошкови . Уређај састављен из импровизованих средстава коштат ће много јефтиније од фабричких аналога. За своје потребе можете користити различите опције дизајна, истовремено креирајући уређај са различитим параметрима и узимајући у обзир потребу за улагањем. Захваљујући једноставном и јефтином дизајну у коме нема безбедносних уређаја, можете извршавати много сложених задатака уз минимални физички напор .
