Лични рачунар састоји се од многих компоненти без којих је његов рад немогућ. Један од њих је извор напајања. Напајање рачунара (ПСУ) током читаве историје развоја рачунарске технологије било је прилично конзервативно.

Током 30 година, његов формат се само једном променио из АТ у АТКС, уз додавање јединице приправног напона у круг. Због тога су кварови који настају у ПСУ-у типични, а техника за решавање проблема за различите моделе идентична.

Кључне компоненте и функције

Недавно су сви произвођачи прешли на АТКС облик фактора. Такав прелаз је био повезан са променом техничких решења у производњи матичних плоча, нарочито са променама у његовом систему лансирања. Употребљени струјни круг захтевао је напон од +3, 3 волта.

АТКС стандард је током читавог периода претрпео неколико ревизија, пре свега због доделе засебних водова за процесоре и видео картице. Први модел је имао стандардни 20-пински прикључак, којем су касније додата четири пина, напајајући 12 волти.

Од свих модификација, 12 В ЕПС / ЕПС формат који се састоји од главног 24-полног утикача и додатног 8-полног за напајање од 12 волти стекао је популарност.

Сав напон потребан за рад напаја се преко главног конектора који има кључ који штити од погрешне инсталације. Да би се осигурала аутоматизација покретања, користе се разни сигнали који омогућавају спровођење почетног испитивања напајања пре покретања. Дакле, за укључивање ПСУ користи се ПС-ОН сигнал. А ПВ-ОК линија омогућава да се уређај покрене тек након појаве свих потребних напона које емитује енергетски уређај.

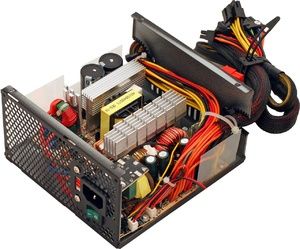

Пре него што започнете да поправљате рачунар властитим рукама, требало би да разумете како је уређен и принцип његовог рада. Његови главни блокови укључују:

  • заштитник од пренапона;
  • примарни струјни круг;
  • контролна јединица ПС-ОН;
  • јединица за кондиционирање сигнала ПВ-ОК;
  • линијски стабилизатор напона + 5 волти;
  • јединица за стварање позитивног напона: 3, 3 В, +5 В, +12 В;
  • јединица негативног напона: 5 В, 12 В;
  • обликовач позитивног стабилног сигнала 3, 3 волта;
  • филтери на линијама формираних напона;
  • заштитна јединица.

Принцип рада извора напона заснован је на пулзно-ширинској модулацији (ПВМ). Напон из индустријске мреже доводи се до линијског филтера, а преко њега до исправљачке јединице и прекидача за напајање. Напон на његовом излазу је 310 волти. Затим се сигнал доводи у секундарне чворове напајања и приправности.

Ако је напон присутан на кључним транзисторима, онда се они отварају и долази до струје у примарном намотају трансформатора. Под утицајем електромоторне силе појављује се струја у секундарном намоту. ПВМ контролер, променом параметара импулса, контролише време отварања транзистора. Транзистори раде у пару: ако је један отворен, онда је други затворен.

Излазни сигнал се стабилише применом повратних информација . Приликом подизања нивоа сигнала на секундарном намоту, повратни круг исправља вриједност напона на управљачкој нози микро круга. У том случају контролер повећава трајање сигнала који се испоручује на транзисторске склопке.

Из пулсног трансформатора напон се доводи до осталих чворова у кругу, где се формирају потребне вредности напона. На свакој таквој линији постоји филтер, дизајниран је тако да уклони залутале пулсације из сигнала. Обично је филтер електролитички кондензатор.

Током свог рада, кључни елементи делују у тешким условима, па им је потребно хлађење. За то се користи активно-пасивна метода. Сами елементи су монтирани на радијаторе, а њихову површину пуше вентилатор који ради од 12 волти.

Приликом прикључивања ПСУ конектора на матичну плочу на њега се напаја напон од +5 волти. Главни напони на напајању у овом тренутку су одсутни, осим сигнала приправности који формира матична плоча +3, 3 волта. Када притиснете тастер за напајање на рачунару који затвара ПВ-ОН контакте на матичној плочи, вредност ПС-ОН постаје нула и даје се дозволу за генерисање напона рада. Након тога, напон ПВ-ОК се примењује на матичну плочу, што указује да је снага нормална. Жице које напуштају уређај одговорне су за напајање напоном, чија вредност одговара њиховој боји:

  • жута, +12 волти;
  • црвено, +5 волти;
  • бела, -5 волти;
  • плава, -12 волти;
  • наранџаста, + 3, 3 волта;
  • зелена за пренос ПС ОН сигнала;
  • сива, за пренос сигнала ПВ ОК;
  • љубичаста, дежурна храна;
  • црна, уобичајена.

Када је током рада јединице за напајање нека компонента неисправна (било на улазу или излазу), дошло је до пренапона нивоа напона, покреће се заштитни круг. Престаје с радом уклањањем сигнала Повер Гоод. Поново покренути напајање рачунара могуће је само након искључивања и враћања на мрежу напајања.

Кораци за решавање проблема

Пре него што наставите са поправком комутационог напајања властитим рукама, морате бити сигурни да је проблем у томе. Обично се код њега прва сумња појави када системска јединица одбије да се покрене. Најлакши начин је провјеравање исправности јединице за напајање замјеном са уређајем који је добро познат. Прикладно је вршити дијагностику рачунарске јединице за напајање у фазама. Ови кораци укључују:

  1. Примарна дијагноза. Заснива се на проналажењу знакова квара. Ово укључује визуелни преглед на присуство сумњивих места, као и препознавање мириса горућих делова и елемената. Ако постоји почетно лансирање, исплати се ослушкивати вањске звукове.
  2. Идентификација неисправних чворова. Да бисте то учинили, морате претпоставити квар у чвору и одабрати изгорели елемент. Ова фаза је најтежа, да би се олакшало, потребно је не само да разумете процесе који се одвијају у ПСУ-у, већ и да имате електрични круг који је једноставно потребан када тражите "плутајуће" грешке.
  3. Помоћу мерних инструмената, пратите путању сигнала до неисправног елемента. Схватите разлог зашто се догодио тај квар.
  4. Након замене изгорелог елемента, проверите остале радио компоненте које директно утичу на његов рад.
  5. По завршетку поправке извршите сигуран почетак испитивања. За то се користи лампица са жарном нити која је укључена у прекид напајања каблом. Добар знак би био кратки блиц, који указује на то да нема кратког споја.
  6. Уз нормалан старт, мораћете да измерите присуство излазних напона и, ако постоји осцилоскоп, погледајте таласни облик.
  7. У следећој фази, требате да напуните рачунарску јединицу на максималном оптерећењу и, контролишући излазне сигнале, оставите је да ради сат времена.
  8. У последњој фази, ПСУ се инсталира у системску јединицу и укључује.

Треба напоменути да је приликом поправке напајања импулса властитим рукама боље покренути и проверити, поред последње фазе, независно од рачунара. Да бисте то учинили, зелена ПС-ОН жица са црним Цом је затворена на 20-полној петљи (24-полни). Такво лансирање је сигурно, јер хладњак делује као оптерећење, али у случају сумње у његово неисправност, пожељно је да главне линије напуните теретом, на пример, непотребним ЦДРом или ХДД-ом.

Провјера предмета и честе кварове

Да бисте поправили ПСУ, требаће вам не само знање из електронике, већ и расположивост мерних и радних алата. Од мерних уређаја који се користе: мултиметар, мјерач капацитивности, осцилоскоп. Добро је имати и генератор. А алат не може без Пхиллипс одвијача и прибора за лемљење. За 80% штете можете направити мултиметар, али биће могуће проучавати микровезу и таласне облике само осцилоскопом.

Мерења радио елемената

Напајање рачунара састоји се од пасивних и активних радио елемената. Мерење параметара радио компонената мора се извршити након одмашивања од плоче, јер, у кругу, њихови закључци могу да се замене са другим елементима. Код елемената са две пинове, само један од њих може се срушити са плоче.

Отпори се мере мултиметером, за то се упоређује подударање измереног отпора са вредношћу која одговара његовом означавању. Диоде и зенер диоде провјеравају се ради пропадања у оба смјера, мултиметар се ставља у мод бирања. Кондензатори се мере према њиховој капацитивности и капацитивности, за то се користи ЕСР мерач. Биполарни транзистори проверавају се слично као диоде у режиму континуитета, а у случају транзистора са ефектом поља, испитивање се врши на њихову способност отварања и затварања.

Типични кварови

Пошто се склоп рачунарских напајања не мења значајно, постоје типични кварови и методе за њихово решавање. Пре свега, мораћете да покушате да покренете ПСУ ван мреже. У случају квара, раставите га и визуелно прегледајте електролитичке кондензаторе на појаву надимања и прогиба. Отприлике 70 одсто квара повезано је са кваром кондензатора, а поправак ПСУ се добија једноставном заменом тих сервисних. Ако одлучите да сами поправите ПСУ, можете да користите следећа упутства:

  • Уређај се не укључује. Осигурач Ф1 се осигурава, диодни мост је сломљен. Изолациони филтер није у реду, термистори су отворени. Кондензатор високог напона је изгубио свој капацитет. Транзистори напајања су отворени или покидани.
  • Уређај не жели да се укључи, на кондензатору високог напона је присутан напон од 310 волти. Неисправан круг напајања у стању приправности замените чип ПВМ контролера. У недостатку стабилизованих пет волти, проверава се 1 кОхм отпорник. Надзорни круг, капацитети и отпорници у његовом кругу су неисправни.
  • Стабилизовани напони су потцењени или прецењени. Проверавају се кршења у стабилизацијском кругу, интегрисаним круговима. Неисправан чип ПВМ контролера.
  • Излазни нивои су потцењени. Грешка је повратни круг. ПВМ регулатор је сломљен, радио елементи у кабелском снопу су оштећени.
  • Када је укључен, активира се заштита. Оштећена јединица за напајање. Изгорео је микрочип супервизора, елементи везивања њеног круга. Постоји кратки спој у клима уређајима са излазним напоном.
  • Искључује се током рада. Прегријати, очистити од прашине, подмазати хладњак, замијенити термичку маст.
  • Не окреће вентилатор. Нема напона напајања од 12 волти. Термички прекид Вентилатор је оштећен.

Практична поправка

Најчешће, у ПСУ, осигурач пуше памуком и мирисом изгорелих делова. Када се замени, поново се сагори. Пре свега, плоча се визуелно прегледа, а сви сумњиви кондензатори се мењају. Ако елементи исправљачке јединице раде, прекидачи за напајање се испарају. Уређај се укључује, осигурач није издувао, нови транзистори су лемљени, а јединица се поново покреће. Све акције за покретање ПСУ-а изводе се с укљученом сијалицом у јазу напајања. Светла лампица означава кратки спој. Ако нема старта и лампица је укључена, ПВМ контролер се мења.

Догоди се да када се уређај за напајање покрене, чује се звиждук, може се појавити одмах или након загревања уређаја. У том случају се плоча за „непроплату“ елемената и микропукотина пажљиво прегледава, посебно у подручју пригушивача.

Стога, изводећи корак по корак поправку напајања рачунара властитим рукама, можете да поправите скоро било који ПСУ. Научивши како да поправите напајање за личне рачунаре, неће бити тешко вратити их на лаптопове. Напајање лаптоп рачунара инсталирано је на готово исти начин као и рачунар. Једине разлике су у употреби равних радио елемената, за лемљење којих је потребна лемна станица.
