Сви који су се на овај или онај начин сусрели са поправкама кућа упознати су са проблемом ожичења. Често потреба за ожичењем настаје када дође до квара у кућној електричној мрежи, а понекад је потребно само да инсталирате нови прекидач или окачите лустер. У сваком случају, пре почетка рада, морате да размислите о схеми повезивања прекидача на сијалицу.
Припрема за рад
Да би рад са струјом био једноставан и сигуран, треба да изведете прави тренинг. Пре него што спојите прекидач на сијалицу, морате припремити све потребне материјале и алате. Кућно ожичење има опасан по живот напон, па је потребно да се што више заштитите од могућих ризика. Морате имати на уму да се ниједна акција са ожичењем не врши без искључивања напајања на овом делу собе помоћу прекидача ножем. Ако је током извођења рада приступ прекидачу слободан, поред њега је боље ставити знак упозорења с натписом „Не укључи!“.
Избор материјала
За исправну инсталацију електричног ожичења, морате одабрати материјале који се користе. Требаће вам следеће:
Жице истог пресјека и истог метала који су кориштени у постојећем ожичењу;- Извори светлости, лампе или други потрошачи електричне енергије одговарајуће снаге. У стану се не препоручује коришћење уређаја веће од 1, 5 киловата;
- Утичнице (могу бити на једној, две или више утичница);
- Прекидачи;
- Утичнице (за унутрашње утичнице и прекидаче);
- Разводне кутије (по једна у соби);
- Кабловски канали или валовитост како би се проводили жице у дрвеној кући или у соби у којој је немогуће положити ожичење у схтроба;
- Електрична трака.
Прекидачи се испоручују у више облика . У продавницама можете наћи следеће:
- Тастатуре за терет од један до три, теже их је пронаћи;
- Сенсори;
- Са подешавањем снаге;
- Прекидачи импулса.

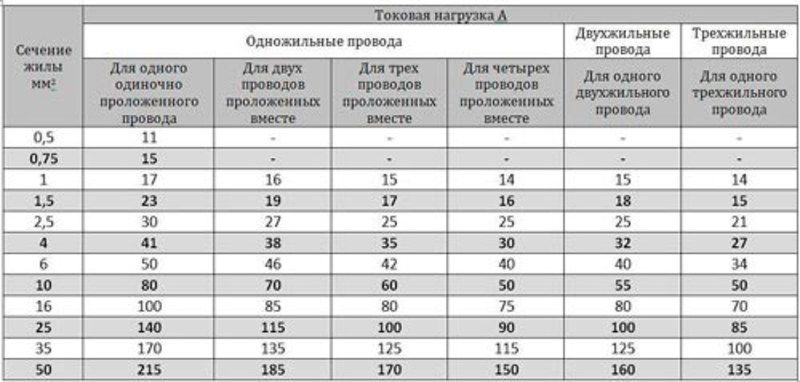

Ако се ожичење поново креира од нуле, на пример, у приватној кући, тада морате израчунати попречни пресек жица. Прорачун зависи од снаге уређаја који се користе у кући и од напона напајања. На основу ових параметара израчунава се струја у ожичењу и знајући то, већ можете пронаћи пресјек жељеног кабла према посебној табели.
Струја се израчунава као однос укупне потрошње енергије према напајању. Потребно је одредити најмоћније потрошаче електричне енергије, а затим зброј њихових капацитета поделити на напон напајања. У нормалној соби је 220 волти. Резултујућа тренутна вредност одређује који одсечак жице треба одабрати. Ако потрошња електричне енергије уређаја не прелази 4 кВ, обично се одабиру језгре са пресеком 2, 5 квадратних милиметара.
Избор алата
За почетак би требали одабрати погодне и погодне алате. Морају осигурати сигурност током рада са електричном енергијом:
- Клијешта са изолираним ручкама за поузданије увртање жица;
- Наоштрен нож;
- Индикаторски одвијач, показује фазну или неутралну жицу;
- Контактори (повежите жице боље и поузданије електричне траке);
- Чипке за одвајање комада жице;
- Чекић (ако треба да зидате зид).
Особа која обавља посао мора бити у могућности да обрађује све алате који се користе. Такође морате бити у могућности да уклоните жице од изолације, направите жице и изолирате их.
Прикључак за електрични апарат
Да бисте повезали електричне уређаје и додатну опрему, морате знати сигурносне мере предострожности и принципе правилног повезивања кругова.
За свако повезивање жица потребно је оштрим ножем залепити њихове крајеве. На удаљености од 1, 5 до 2 центиметра од краја, потребно је направити кружни рез изолације и повући изолацију кљештама. То би требало лако раздвојити.
Сада постоји много погодних контактора који вам омогућавају успостављање везе без лемљења. Уз њихову помоћ можете повезати држач сијалица или цели лустер. Ако нема склопника, допуштено је увртање исечених крајева жица, изолирање и стављање посебних капица. Ова метода није погодна само ако желите спојити жице различитих материјала.
Веза са једним кључем
Пре него што спојите прекидач на сијалицу, поново морате да се уверите. Пре него што искључите струју, морате да проверите да ли одвијач индикатора ради тако што ћете га додирнути заузврат за сваку рупу на утичници. Индикатор би требао упалити у једној од утичница.
Након што сте искључили напајање у соби, пре директне интеракције са жичним жицама, потребно је да још једном проверите одвијачем да на њима нема фазе, а затим, додиром стражње стране руке до проводника. Чак и ако све манипулације ради отклањања опасности нису довеле до успеха, такав додир живе жице неће имати озбиљне последице.
Постоји најједноставнија опција како спојити прекидач за светло на једну сијалицу. Да би се лампица светлила, на њу морате правилно да поставите напон, односно укључите је између фазе електричне мреже и нуле. Прекидач, то је прекидач, мора нужно да прекине фазни круг, осигуравајући тако пожарну сигурност.

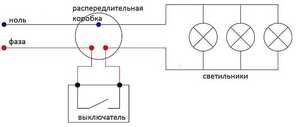

Дијаграм повезаности прекидача са сијалицом показује да нула и фаза ожичења долазе у разводној кутији. Затим неутрална жица прелази на везу са лампом, а фазна жица на НЦ контакт склопке. Повезивање другог контакта хеликоптера са лампом такође се може видети на дијаграму. Потребно је повезати све елементе који носе струју као што је приказано на дијаграму, извршити увијање и лемљење жица и изолирати их електричном траком или посебним поклопцима.
Након што сте успели да успоставите све везе, морате затворити разводну кутију, правилно обешати лампу и сензор и инсталирати прекидач. Спољни прекидач је лако инсталирати - његово кућиште требате да причврстите на зид вијцима. За интерни прекидач поступак је следећи:
Уградите у удубљење у зид чарапу (стакло);- Водите жице до прекидача;
- Уклоните предњи део прекидача;
- Спојите прекидач на напонске дијелове, поштујући склоп и сигурносне мјере опреза;
- Отпустите завртње који продужавају "шапе" прекидача тако да пређе у чашу;
- Инсталирајте прекидач у утичницу;
- Притегните вијке који држе "шапе" и проверите поузданост инсталације;
- Причврстите предњу страну прекидача.
Инсталирајте прекидач с два кључа
Разлика између инсталације „двоглавка“ је у томе што је њена схема повезивања са изворима светлости компликована. Такви прекидачи се користе да би повезали лустер који има неколико модова рада, или тако да је могуће одвојено укључити различите сијалице постављене на плафону, или како би се једним електричним кругом напајало више соба.
Као и у претходној верзији, потребно је да прекидач прекине фазни круг ожичења и наизменично може да прикључи одвојене групе сијалица на напајање.

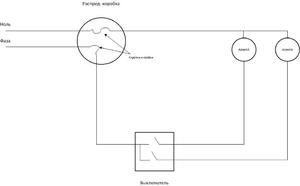

Дијаграм повезаности сијалице кроз прекидач са два тастера врло је сличан кругу са једним дугметом. Разлика је у чињеници да је прекидач подељен на две гране, у којима свака има групу сијалица које се укључују независно и паралелно са напајањем.
Ако су различите групе лампи спојене у једном лустеру, онда морате комбинирати њихове заједничке закључке и спојити их на неутралну жицу која долази из разводне кутије. Обично су све жице у боји. Нула по правилу има плаву боју. Ако сте у недоумици, круг можете увек звонити мултиметром. Преостали прикључци (фаза) морају бити повезани на две језгре које иду на прекидач.
Ако се групе лампи налазе у различитим собама, тада ћете такође морати да пронађете њихове заједничке контакте (по боји или мултиметру) и комбинујете их у један круг који иде до нулте жице у разводној кутији. Фазни водичи морају бити у складу са тим усмерени на прекидач.
Повезивање прекидача са изворима светлости и другим електричним апаратима је једноставна ствар. Треба само да научите мере предострожности и дијаграме ожичења.
