Постоје ситуације када је немогуће провести скривено ожичење у соби. Понекад је потребно положити каблове да бисте им могли у сваком тренутку приступити. Тада кутије за жице долазе у помоћ. Овај термин користи много синонима:
- кабловски канал;
- кабловски канал;
- електрична кутија;
- електрична кутија;
- монтажна кутија;
- електрична кутија.
Значење се не мења од назива: кабловски канал је електрични производ за полагање жица и каблова, што је профил одређеног дела, који обично има равну подлогу која служи за уградњу.
Размотрите карактеристике кутија, њихове сорте и начине причвршћивања.
Применљиви материјали
Најчешће коришћене кутије од следећих материјала:
- пластика;
- алуминијум
- челика.
Проучићемо сваки од њих детаљније.
Ватроотпорна пластика

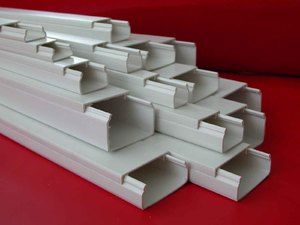

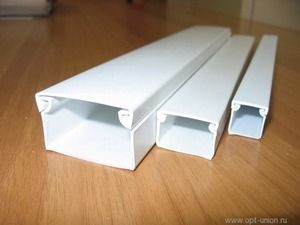

Пластичне кутије за електрично ожичење су најчешће. Производи непознатих произвођача могу се израђивати од било које пластике, па њихов рад постаје несигуран. Запаљива пластика може изазвати пожар који је тешко угасити.
Топло се препоручује да купујете само производе од поузданих произвођача. Они дају гаранцију да су у производњи пластичних кутија за електрично ожичење коришћени само незапаљиви материјали, који:
- не подржавају сагоревање;
- поседују ватростална својства, односно отпорна су на повишене температуре.
Најбројније пластичне кутије за жице имају у виду бројне предности:
Отпорност на корозију- Мала тежина. Смањени трошкови рада за транспорт и уградњу.
- Поклопац се поставља без употребе посебних алата.
- Шишање по дужини не захтева много времена и труда.
- Температурне разлике не изазивају деформације.

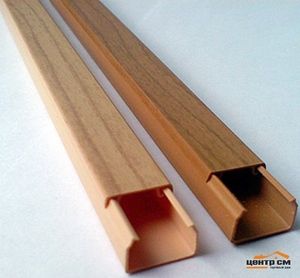

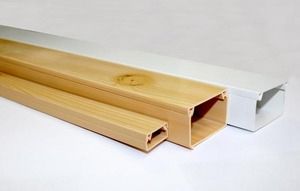

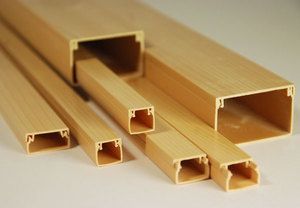

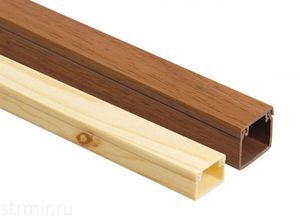

Декоративна својства савремених пластичних кутија су на високом нивоу. У продаји нису само црно-беле кутије. Постоји велики избор боја, међу којима су нарочито популарне имитације природних материјала.
Анодизирани алуминијум
Алуминијумске кутије се ретко користе у стамбеним просторијама, обично за то једноставно нема потребе. Повремено се у модерним ентеријерима за декоративни ефекат може користити алуминијумска кутија. Главна места примене су индустријска предузећа и складишта.
Производи од алуминијума имају следеће предности:
- Појачана ватростална својства.
- Добра заштита од електромагнетних таласа, спречавајући сметње.
- Висока отпорност на ударце.
- Отпорност на директну сунчеву светлост.
Зашто се користи елоксирани алуминиј? Анодизирање је анодна оксидација, односно стварање оксидног филма на металној површини. Сада нас не занимају галванске суптилности поступка. Важна су својства добијеног оксида:
Једноставност бојења оксидног филма разним бојама широког спектра боја. Поред тога, температура електролита током процеса анодизације утиче на природну боју оксида. Високе температуре дају танки и лабави филм који се обично боји. На ниским температурама постиже се значајна дебљина филма, а оксид добија природан златни сјај који врши декоративну функцију.- Оксидни филм има диелектрична својства. Ако се поступак анодизирања изведе ефикасно, површина ће бити добар изолатор. Међутим, треба имати на уму да се анодизирани канали не могу сматрати диелектриком, јер се изолациона својства односе на напоне до 100 В.
Поцинчани челик
Прекривање цинком користи се за отпорност на корозију од челика. Да би се побољшала декоративна својства, поцинчана кутија се може обојити полимерним композицијама, које не само да оплемењују њен изглед, већ и повећавају заштитне карактеристике. Посебна поузданост и отпорност на ватру омогућавају употребу челичних кабловских канала за уређење противпожарних система, организацију видео надзора и система упозоравања.
Челик има неколико важних предности:
- Заштита од електромагнетног зрачења.
- Велика чврстоћа и отпорност на значајна механичка напрезања.
- Сигурност од пожара
Разноликост шема боја обојених металних кутија пружа им прилику не само да постану део ентеријера, већ и да извршавају одређене декоративне функције.
У индустријским објектима поузданост и заштитна својства канала су посебно важни. За електричне ожичење користе се метални кабловски канали управо у условима који захтевају повећану чврстоћу, отпорност на ватру и дуготрајност.
Разноликости дизајна кутија
Карактеристике дизајна, димензије и облици секције зависе од:
- унутрашњи услови;
- предвиђена локација инсталације;
- врста и број жица.
Размотримо главне типове кутија.
Мини кутија
Ова модификација има мали пресјек и намијењена је за полагање једне или двије жице. Такви кабловски канали користе се за телефонске, мрежне, телевизијске каблове.

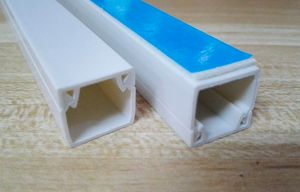

Ове кутије су углавном направљене од пластике. Због мале тежине, причвршћивање се може извршити на лепак. За већу поузданост користе се саморезни шрафови.
Парапет (пртљажник)

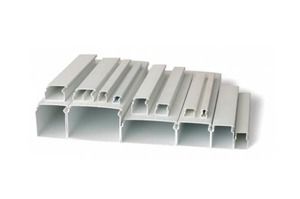

Карактерише их повећана површина попречног пресека. Може имати додатне унутрашње партиције за одвајање група жица. Постоје универзални дизајни у којима се унутрашње партиције могу по потреби самостално инсталирати.
Кутије овог типа, које имају довољне димензије, користе се за постављање посебних модуларних утичница и прекидача.
Под
Дизајниран посебно за услове у којима није могуће поставити каблове дуж зида или плафона. Модели кутија овог типа имају заобљени поклопац и мало се уздижу изнад пода, тако да не стварају препреке за кретање људи.
Чврстоћа је важна за подне моделе, па се као материјал користе челик или алуминијум. Много рјеђе можете срести пластичну кутију повећане чврстине.
Ограничења величине пресека одређују главни недостатак подних кутија - немогућност постављања великог броја жица.
Основне табле
Одлична су алтернатива уобичајеним плочама. Обезбедите поуздано прикривање од људског ока електричног ожичења, што би ми сигурно запало када бих га ставио у обичну кутију. Величина постоља се одређује дијагоналним пресеком и обично је 50 или 70 мм.
Сви модели у облику постоља имају висока декоративна својства.
Таква кутија се повремено користи за зидну монтажу, када кабл треба да обилази обрисе врата, мада су угаони модели боље погодни за ову сврху.
Цорнер
Угаони кабловски канали значе конструкције са троугластим пресеком. Слични су матичним плочама, али се користе за постављање у угловима зидова или на месту спајања плафона и зида.
Транспарентно
Могу имати другачији облик пресека. Дизајниран да прими ЛЕД траку. Користи се за организовање расвете испод плафона, унутар и испод кухињских ормарића.
У случају ЛЕД диода у боји, они могу обављати оригиналну декоративну функцију.
Флексибилни: ланац, ливени и валовити
Валовите цеви су познате већ дуже време. Њихова декоративна својства су ниска, али су врло погодна за постављање кабла на површине са великим бројем завоја и завоја. Управо се у таквим цевима каблови најчешће постављају унутар зидова, изнад спуштеног плафона и под подигнутим подом. Такође се користе и ливене цеви, али много ређе.
Оригинални дизајн, сличан гусјеници тенка, има ланчане канале. Успешно се савијају око углова и изгледају прилично атрактивно, али могу се савити само у једној равнини, али под било којим углом.
Тврде пластичне и металне цеви
Најчешће су круте цеви направљене од следећих материјала:
Поливинил хлорид. Материјал има високу хемијску отпорност на лужине и киселине, раствараче. Посебно је важна чињеница да ПВЦ не изгара на ваздуху. Међу недостатцима су ниска отпорност на мраз, само до -15 степени. ПВЦ карактеришу висока диелектрична својства. Такве цеви се користе и у стамбеним и у индустријским просторијама. Сегменти цеви међусобно су повезани помоћу посебног горионика. Ако не, могу се купити спојнице и заптивачи. Угаоне спојнице олакшавају реализацију свих потребних завоја.- Полиетилен ниског притиска. ХДПЕ се не боји мраза, али има мању отпорност на ватру. За разлику од ПВЦ-а, ХДПЕ се чешће користи за улично ожичење.
- Метал Најчешће се користе галванизоване челичне цеви. Одлично се прилагођавају собама са ниском влагом. За спољну употребу препоручује се темељно фарбање. Спајање сегмената врши се заваривањем или употребом спојница. Металне цеви су водећа међу осталим кабловским каналима када постављање ожичења у армирано-бетонским зидовима. Када се користе челичне цеви за усмеравање, обично се не користе традиционалне спојне кутије, већ разводне кутије за жице. Кутије имају стезаљке које пружају поуздан спој, издржљив алуминијумски кофер, добру заштиту од спољашњих утицаја.
Перфориране кутије
Главна предност перфорираних модела је могућност сталне циркулације ваздуха. У неким случајевима је то важно за хлађење.
Перфорирани модели могу бити опремљени навлакама, а без навлаке је могуће инсталирати их на закривљене површине.
Специјални канали
Носачи од жице и мердевина користе се у индустријским предузећима, у малопродајним и канцеларијским просторијама. Дизајниран за снажне масивне каблове великог пресека.
Изглед таквих конструкција не може се назвати естетским, али омогућавају добро хлађење кабла, што је важно код велике снаге. Приступ каблу је увек отворен, што олакшава посао чишћења и поправке.
Правила за уградњу кутије за жице
Начин инсталације зависи од врсте канала који се користи. Најчешће се постављају питања у вези распореда ожичења помоћу класичних правокутних кутија . Значајке њихове уградње, размотрит ћемо.
У првој фази потребно је одредити број жица које ће се налазити у кутији, његов пресек ће зависити од тога. Препоручљиво је да обезбедите простор у каналу како бисте накнадно могли додати жице.
Познати произвођачи увек нуде додатно куповину производа у облику облика, који укључују углове и гране. Али потпуно можете без њих.
Да бисте тачно одсекли део кутије жељене дужине, важно је користити прави алат:
- Танка пластика може се резати металним шкарама.
- Препоручује се резање густе пластике и метала ножем за метал.
Тајна тачног формирања угла у недостатку специјалних угаоних спојница је у томе што поклопац кутије уопште није пресечен, већ се секу само његове полице, односно бочни зидови.
Монтажа на зид се врши помоћу саморезних вијака. На лепак се могу причврстити само веома лагане кутије. За бетонски или опечни зид потребни су типле. Корак причвршћивања треба да буде 60–70 цм, а на спојницама се причвршћивачи постављају пет центиметара од ивице.
Тајна максималног маскирања спојева је у томе што спој поклопца никада не сме да се поклапа са спојем основе кутије. Овом инсталацијом искључује се стварање нагиба, тако да ће зглобови бити готово невидљиви.
Бавећи се ситницама организације ожичења у кабловским каналима, сасвим је могуће сами извести све инсталационе радове. Међутим, пре пуштања у рад препоручује се темељна инспекција целог система од стране квалификованог електричара.
