Електрична енергија нас окружује свуда и нико већ не замишља да је некада није било. На њему раде сви електрични кућни апарати, греје и сјаји, а ако замислите да то неће бити сутра, људски живот ће се драстично променити. Електрични бројили дизајнирани су да узму у обзир легалну потрошњу енергије директне или наизменичне струје током одређеног времена.

Класификација бројила електричне енергије

Бројила електричне енергије класификују се према различитим критеријумима.

По броју фаза:

  • једнофазна;
  • трофазни.

По броју тарифа:

  • јединствена тарифа;
  • вишетарифна.

Методом повезивања:

  • директна веза;
  • укључивање кроз трансформаторске струје.

Према врсти тарифног уређаја:

  • спољни;
  • интерни.

Према измереној струји:

  • основни;
  • почетак;
  • максимум.

Према принципу рада:

  • индукција;
  • електронски;
  • хибридни.

Поред тога, бројила електричне енергије класификују се према класи тачности и врсти сучеља.

Строго је забрањено постављање бројила за електричну енергију сами или ометање његовог рада. То би требало да ураде професионални електричари који имају право на уградњу, демонтажу и поправак бројила, што потврђују посебни документи.

Варијанте бројила електричне енергије

Сви се уређаји разликују по намјени, дизајну и схеми пребацивања, али обављају своје задатке једнако. Структурно се могу поделити у групе:

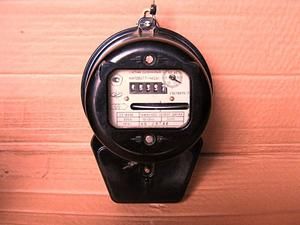

  1. Индукцијски или механички. Ови уређаји састоје се од 2 завојнице напона и струје, магнетно поље које ротира диск. Ротирајући, диск покреће механизам помоћу којег се израчунава потрошња енергије. Што је напон већи и већа је струја, диск се брже окреће, а очитавања бројача пропорционално се повећавају. Главна предност таквих бројила је век трајања дужи од 15 година и висока поузданост. Индукциони уређаји су једнотарифни. Не могу да раде на температурама испод нула степени, па их у свакодневном животу зову апартман. Већина инструмената који тренутно делују у земљама ЗНД-а инсталирани су још у периоду СССР-а.
  2. Електронски или дигитални. Такви уређаји директно мере напон и струју. Подаци се преносе у меморију и на бројач индикатора у дигиталном облику. Разликују се од механичких по већој цени и нижој поузданости. Предности таквих уређаја у компактним димензијама, вишесатном мерењу, високој класи тачности, лакоћи читања информација, отпорности на покушаје крађе електричне енергије. Електронски бројила раде на ниским температурама, па се могу уградити на стуб, фасаду зграде.
  3. Хибридни Уређај у свом дизајну комбинује елементе двеју разматраних група, али се у пракси користе ретко.

Уређај и принцип рада индукционих бројила

Уређај се састоји од паралелне завојнице, сталног магнета, струјног намотаја, механизма за бројање, алуминијумског диска, магнетног флукса, који се ствара струјом оптерећења, магнетним током, који ствара струја у напонској завојници. Под правим углом једни према другима су електромагнети тренутне намотаје и напонске калеме.

Индукциони мерачи имају пластичну футролу која мора бити отпорна на ватру и штити уређај од влаге и прашине.

Алуминијски диск је фиксиран у размаку између електромагнета уз помоћ потисних лежајева и лежајева.

Ротација механизма за бројање преноси црв са зупчаницима који су причвршћени на осовину. Струјни круг великог броја окрета је повезан у серији. Вртне струје настају због појаве магнетних токова у размаку између електромагнета. У овом тренутку струја оптерећења тече кроз струјни намот који је под наизменичним напоном.

По типу индукционих бројила поделимо их на:

  • једнофазна;
  • трофазни.

Врста бројила се бира на основу количине електричне енергије.

Једнофазне су дизајниране за мерење активне енергије наизменичне струје, која тече једнофазним двожичним круговима, а трофазне могу радити у моћнијим мрежама.

Електронски уређаји - уређај, принцип рада

Електронски уређаји појавили су се с развојем електронске технологије. Уз њихову помоћ могуће је уклањање активне и реактивне потрошње, вредности струје и напона, фреквенције у фазама. Главни делови уређаја су:

  • претварач струје и напона;
  • трансформатори за мерење струје и напона;
  • микроконтролер;
  • уређај за приказ екрана;
  • електронски реле;
  • меморија са случајним приступом;
  • оптички порт.

Принцип њиховог рада је једноставан. Напонски сигнали и вредности струје се помоћу претварача у дигиталном облику претварају у фреквенцију и снагу сигнала. РАМ (случајна меморија за приступ), електронски релеј и уређај за приказ екрана управља микроконтролером. Екран одражава дигиталне информације о потрошњи енергије у објекту повезаном на уређај.

Једнофазни и трофазни уређаји раде на истом принципу, једина разлика је у томе што се вредности три канала сабирају у трофазни.

Вишетарифни бројила

У светлу тренда повећања тарифа за електричну енергију, корисници постављају питање уштеде трошкова за њено одржавање. Замена мерног уређаја двостепеним бројилом један је од одговора на ово питање. Диференцирани израчун за потрошену електричну енергију омогућава вам да у одређеном периоду смањите тарифу.

Сваки се модел на тржишту разликује не само према произвођачу, већ и по класи тачности, броју фаза и функционалности.

Двотарифни уређаји се у почетку програмирају у две мерне зоне. У првој зони рачуноводство се врши стандардним обрачуном од 7.00 до 23.00. Друга зона са сниженом тарифом важи од 23.00 до 7.00, тако да укључивање кућанских апарата у овом тренутку омогућава добијање повољне тарифе.

У једноставним моделима подаци се могу видети на екранима. Мрежни интерфејс опремљен је уређајима са напредним функцијама. Ово вам омогућава да уређај повежете са личним рачунаром.

Меморијске ћелије које се могу налазити у бројачу омогућавају унос очитавања по месецима. Ово ће омогућити избегавање сукоба са Енергосбитом ако је фактура погрешно издата.

Да бисте заменили бројило електричне енергије у стану, потребно је да се обратите организацији која пружа такве услуге. Након разматрања апликације, стари мерач електричне енергије биће замењен новим.

Власници електричних котлова за гријање или приватне куће користиће тротарифно бројило за уштеду електричне енергије. Дан дијели на три зоне. Прва зона је свакодневна, за њу је тарифа нормална. У другој ноћној зони уштеда и до 70%. Трећа зона врха: од 7.00 до 10.00 и од 20.00 до 23.00. У то време трошак електричне енергије расте за 70%. Стога, током врхунца, требате да потрошите енергију на минимум, а кад уђете у другу зону, можете да укључите светло, кућанске апарате, штедећи новац.

Замјена бројача

Да бисте променили стари мерни уређај, морате имати на уму да је уклањање пломби без дозволе компаније која пружа услуге напајања забрањена . Постоји неколико разлога за промену уређаја:

  1. Замена електричног бројила у стану повезана је са његовим механичким оштећењима.
  2. Уређај је искључио Енергосбит због непоузданог евидентирања рачуноводствених података.
  3. Приликом преласка на другу врсту бројача.
  4. На основу уредбе Владе РФ Ф. 2006, свим потрошачима снабдевају класу тачности електричних бројила која су већа од 2, 0.

Да бисте инсталирали електрични бројило у стану или приватној кући, потребно је да се обратите компанији Енергосбит са изјавом у којој се наводи разлог замене и тип новог уређаја. Након што сте добили дозволу, замените бројач:

  1. Отворите прекидач отварања.
  2. Скините заптивку и одврните кутију.
  3. Искључите жице из уређаја у складу са обојеним ознакама.
  4. Након што искључите напајање, уклоните уређај.

У супротном смеру инсталирајте нови мерач енергије .

Након тога, позовите стручњака у Енергосбит-у да запечати уређај и направи Акт о пуштању уређаја у рад.

Како одабрати уређај

Данас на тржишту постоје многи домаћи и увозни уређаји. Домаће нису техничке карактеристике ниже од увозних, а цена им је много нижа. Колико ће уређај коштати зависи од врсте конструкције, броја тарифа, класе тачности и других карактеристика. Могу се разликовати следећи модели домаћих произвођача:

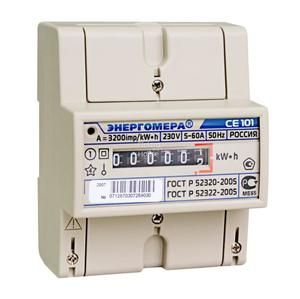

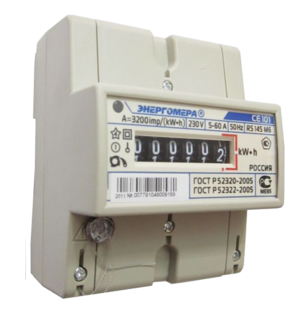

  1. Концерн "Енергомера" је водећи произвођач на тржишту Русије и суседних земаља, који производи средства за мерење енергије високе тачности и отпорности на електромагнетне сметње.

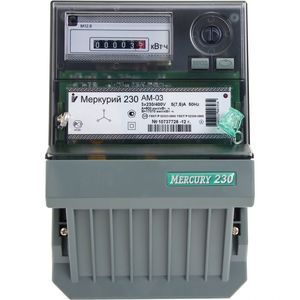

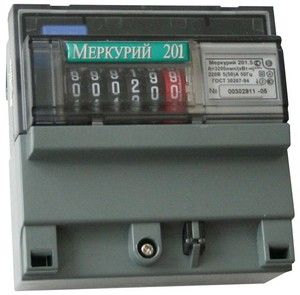

  2. Бројаче "Меркур" свих врста и модификација производи московска компанија Инцотек. Уређаји су поуздани и приступачни.
  3. Московска фабрика МЗИП је најстарије предузеће са низом висококвалитетних електронских, механичких, једнофазних, двофазних, једнотарифних и више тарифних модела.
  4. Компанија "Типит" производи електричне бројила "Нева". Уређаји ове компаније одликују се занимљивим дизајном, високим радним веком.
  5. Компанија АББ производи комплетан сет електричних бројила, чија једноставна уградња на специјални носач (ДИН шина) осигурава брзу уградњу. Захваљујући интелигентном програмирању, ови уређаји су применљиви у различитим областима.

Сви представљени модели израђени су у складу са ГОСТ-ом, имају руске сертификате о усаглашености, гаранцију до 5 година, животни век до 30 година, интертестни интервал до 16 година.
