У тешким индустријским и кућним условима користи се бушилица за вађење рупа. Омогућава вам значајно убрзавање процеса обраде. Мини бушаћа машина може се поставити у гараже, поправке или браварске собе. У последње време је вертикална ЦНЦ бушилица, коју карактерише висока продуктивност и практичност у употреби, веома популарна.

Разнолике алатне машине

Важећи стандарди класификације омогућавају поделу свих машина у 9 главних група. Разликују се следеће врсте машина за бушење:

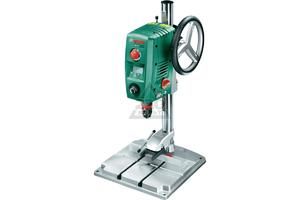

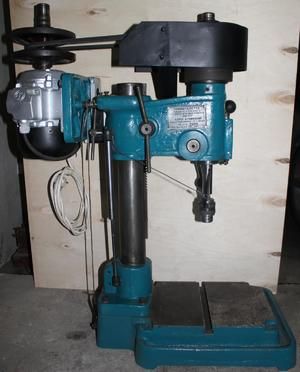

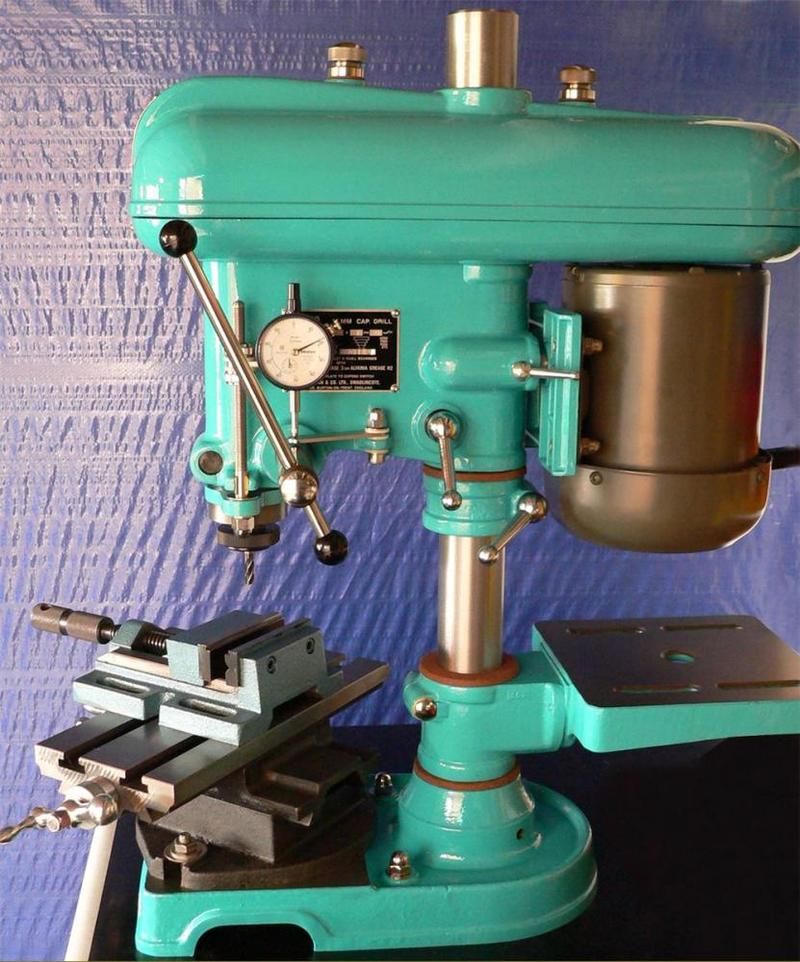

  1. Вертикално бушење, које одликује свестраност у употреби. Карактеристике локације главних чворова одређују да су машине ове групе универзалне, погодне за најразличитије послове. Када бирате малу машину за кућну радионицу, требало би да обратите пажњу на опрему ове групе.

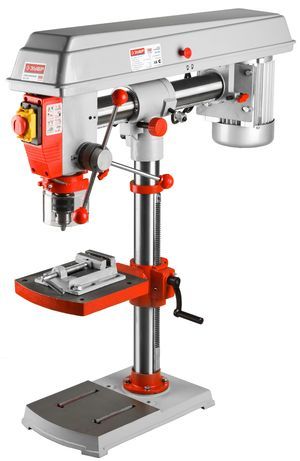

  2. Машине за радијално бушење су такође широко распрострањене. Када их користите, можете да добијете рупе датим кораком у односу један на други. У индустријским радионицама често се уграђује ЦНЦ радијална бушилица.
  3. Модели који се досадују такођер вам омогућавају да добијете неколико рупа смјештених на одређеној удаљености у односу један на други. Досадни радови омогућавају вам да добијете рупе потребног пречника и квалитета.
  4. Полуутоматски уређаји с једним вретеном се користе у производњи средње серије. Вриједно је узети у обзир да опрема ове групе ради са одређеном врстом обратка.
  5. Стационарне мулти-вретенске полуаутоматске машине налазе се у различитим радионицама.
  6. Опрема за бушење укључује уградњу специјалних досадних алата и бушилица. Такве машине су дизајниране да повећају пречник постојеће рупе или промене квалитета површине.
  7. Дијамантски досадни модели почели су да се постављају релативно недавно. Омогућавају употребу посебних алата, за израду којих се користи дијамантско прскање.
  8. Машине за хоризонтално бушење у кућним радионицама су изузетно ретке. То је због велике величине конструкције и сложености инсталације.

Поред тога, мини машина за бушење може се приписати посебној групи. Класификација бушаћих машина такође предвиђа додјелу модела са ЦНЦ-ом, а које карактерише висока продуктивност и прецизна обрада.

Класификација по универзалности у примени

Обрада дрвета и метала укључује одређени напор. Све машине из групе за бушење могу се поделити у 3 велике групе:

  1. Универзално. Ова врста машина користи се за обављање огромног броја различитих операција. Универзалност одређује да се таква опрема не користи широко у масовној производњи. Минијатурни модели уграђују се у кућне радионице за провлачење навоја, кроз и слепе рупе, шалтере и друге операције.
  2. Специјално дизајниран да изведе само неколико операција. У овом случају обрада се може извести у фазама или истовремено.
  3. Стварање дубоких рупа приликом креирања исте врсте производа. Ова група је постала широко распрострањена у случају да се успостави масовна производња. Поред тога, машине су специјализоване за обављање једне или више операција.

Приликом обављања прегледа треба обратити пажњу на чињеницу да су универзални модели јефтинији од осталих. Због уградње ЦНЦ-а, показатељ перформанси се значајно повећава.

Кључне карактеристике

Избор најприкладнијег модела може бити компликован због формирања само огромног асортимана. Главни критеријуми за избор су следеће тачке:

  1. Тип машине. За тешке радне комаде су најприкладније машине за радијално бушење, за мале вертикалне.
  2. Индикатор напајања Перформансе директно зависе од овог показатеља. Снага у великој мјери зависи од типа инсталираног електромотора. Међутим, с порастом снаге, показатељ потрошње енергије се значајно повећава.
  3. Мали модели дизајнирани за употребу у гаражи или кућној радионици могу се напајати мрежом од 220 В. Професионална опрема може радити из мреже напона 380 В. То је због чињенице да трофазни мотори имају већу снагу и перформансе.
  4. Максимални пречник резултирајуће рупе је још један важан критеријум који треба узети у обзир. То у великој мери зависи од карактеристика вретена и индикатора снаге уграђеног електромотора. Испитивање се обично врши на челику 45.
  5. Брзина вретена Овај индикатор зависи од дизајнерских карактеристика инсталираног мењача. Савремени модели омогућавају подешавање брзине вретена. Избор погоднијег индикатора врши се узимајући у обзир врсту материјала који се обрађује на машини.

Поред тога, у обзир се узима и популарност марке под којом се опрема производи. Веома популарни производи немачких произвођача.

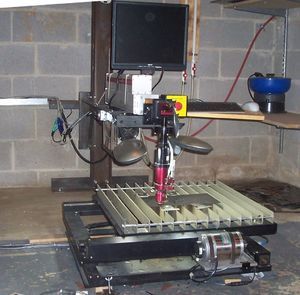

Предност ЦНЦ машина

ЦНЦ машине имају прилично високу свестраност. Користе се за обављање различитих технолошких операција. Тачност позиционирања свих покретних елемената је велика, одступање је 0, 05 мм. Данас произвођачи испоручују ЦНЦ опрему за бушење у неколико категорија:

  1. Уређаји вертикалне групе за бушење који имају потпорни стуб и попречни сто. Уобичајени модел ове групе може се назвати 2Н135Ф2, користи се за добијање рупа пречника од 18 до 50 мм.
  2. Модели са једним колоном са једним вертикалним постољем и попречним столом, као и радном главом од куполе. У индустрији је инсталиран модел 2П135Ф2.

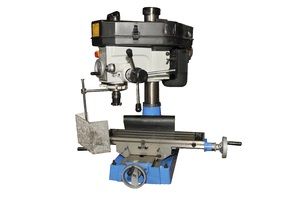

  3. Уређаји са крижним столом и часописом са алатима вертикалног распореда. Коришћењем часописа алата можете значајно повећати функционалност опреме.
  4. Опремљене санке које се могу користити за израду рупа до 60 мм.

Предности укључују:

  1. Могућност постављања велике производње. Врло често опрема аутоматски мења положај радног предмета, смањујући на тај начин време потребно за његово премештање. Због тога се процес обраде убрзава.
  2. Знатно повећава тачност обраде. Као што је раније напоменуто, тачност позиционирања појединих чворова је прилично велика. Када се користе савремени резни алати направљени од материјала отпорних на хабање, могуће је обезбедити прилично висок показатељ тачности обраде.
  3. Процес обраде је поједностављен. У већини случајева ЦНЦ машине омогућавају вам да поправите радни део, након чега се уводи програм и резање врши у аутоматском режиму. Другим речима, од оператера, квалитет добијеног производа се значајно повећава.
  4. Ризик од повреда је смањен. То је због чињенице да је након постављања радног дела, сечна зона затворена заштитним кућиштем, које може издржати механички стрес.

Једини недостатак су високе цене уређаја. Да би се осигурало високо прецизно позиционирање свих елемената један према другом, користе се висококвалитетни материјали. Поред тога, покретљивост свих чворова обезбеђена је уградњом неколико погона. Нумерички управљачки блок представљен је сложеним рачунаром који може да обрађује улазни програм и даје команде уређају.

Дизајнерске карактеристике ЦНЦ машина

У продаји је само огроман број различитих ЦНЦ машина. За несметано и тачно кретање постављених координатних столова монтирају се ваљкасти лежајеви, а кретање је обезбеђено спојним вијком. Кључне тачке класичног дизајна:

  1. Већина терета пада на базу. Израђује се употребом ливеног гвожђа.
  2. Ротација и довод су од степенастог електромотора. У многим случајевима се хидраулично појачало инсталира ради промене снаге дозирања и померања главних компоненти.
  3. Потребан је радни сто да бисте осигурали да се радни део причврсти и помера током обраде.
  4. Опрема за бушење може се користити за обављање неколико операција. На пример, уграђују се бушилице разних пречника, као и бушилице. Да би се осигурале брзе промене алата, користи се купола. То је изузетно уобичајено.
  5. Калибар је дизајниран да прими зупчанике и преноснике.
  6. ЦНЦ уређај може бити представљен малом јединицом са процесором. Поред тога, постоји контролна јединица за улазак у програм.
  7. Електрични ормар често је монтиран на вретено. Неки модели имају привесне контролне табле.
  8. Главни елементи су учвршћени на носачу.

Кретање радних тела може се спровести на више начина:

  1. Коришћењем малих прекидача и заустављача.
  2. Развојем програма на посебном плуг-ин панелу.
  3. Употреба пробушене траке као носилац програма. У последње време су машине с пробушеном траком изузетно ретке, због сложености програмирања и преноса информација.

Различити уређаји могу проширити функционалност опреме за бушење:

  1. Уложак за резање навоја.
  2. Радни столови који могу бити окретни, нагнути или клатно.
  3. Картуше и топове за брзо одвајање. Дизајнирани су тако да омогуће брзу промену алата.
  4. Монтирани проводници.

Сложенији дизајн радијалне бушилице са блоком нумеричке контроле. Ступац за подршку у овом случају се може ротирати за 360 степени. Радна глава, дизајнирана да прими алат за резање, монтирана је на посебној трачници.

Закључно, напомињемо да савремене ЦНЦ машине могу да имају компактан дизајн, који је уграђен у кућну радионицу. Да бисте контролисали такву опрему, морате да имате минималан сет вештина, али могу бити проблема са састављањем правог програма за обраду.
