За контролу извора светлости у свакодневном животу по правилу се користе конвенционални прекидачи. Спајају се на мрежу ради отвореног кола. Нема ничега у њиховој инсталацији и употреби што један обичан лаик није могао да уради. Али у последње време уређаји попут диммера добијају све већу популарност. Користе се за подешавање снаге осветљења.

Врсте уређаја за пребацивање светла

Израз "уређај за контролу светлости" укључује механички или електронски уређај који затвара или отвара мрежу за контролу електричних уређаја. Механизам деловања конвенционалних прекидача заснован је на притиску кључа који отвара или затвара мрежу. Али могу бити и електронски уређаји на додир, као и уређаји са могућношћу управљања са даљинског управљача или мобилног уређаја који је повезан на Ви-Фи мрежу. Прекидач може бити једнонаменски или двоструки.

Дизајн једноставног механичког прекидача с једним кључем састоји се од четири дела као што су:

  • Радна јединица (метална база са контактима и дугметом);
  • Монтажни део (антене и шапе израђене од метала повезане на плочу);
  • Спољни дизајн;
  • Померање пластичног дела - дугмета.

Унутрашњи делови су обично направљени од метала. Декоративни део је направљен од посебне пластике која може издржати до 16А, али могу бити присутни и керамички делови до 32А. Кључ може садржавати ЛЕД сијалицу која је неопходна за лако откривање прекидача у мраку.

Начин причвршћивања могу бити унутрашњи (монтирани на зид) или спољашњи. У становима је повољније користити интерне. Његове компоненте су причвршћене на такозвано стакло - ово је пластична кутија за монтажу (кутија за утичнице). У овом случају, само декоративни део и сам тастер стрше из равнине зида. Ово је погодно за ожичење у зиду.

Уређајем са дугметом се такође може управљати помоћу тастера осетљивог на додир . У правилу коштају више.

Друга врста инструмената за контролу извора светлости је подесиви диммер. Често се меша са уобичајеним прекидачима, али његова карактеристика дизајна је могућност не само отварања или затварања круга, већ и регулисања нивоа снаге.

Постављање уређаја за контролу светлости

Из безбедносних разлога, прекидачи се не смеју постављати на места са високом влагом. То јест, приликом постављања прекидача у купатилу препоручује се извадити га на спољни зид .

Инсталирање кућног уређаја за пребацивање светла у близини водовода или гасне опреме забрањено је правилима за инсталирање електричне опреме. Према томе, мора бити на удаљености од 60 цм или више од водовода и најмање 50 цм од испуста гаса.

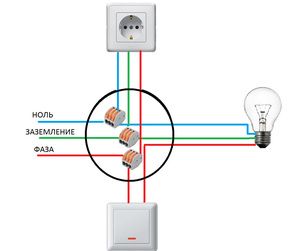

Инсталација прекидача за свјетло с једним гумбом

Унутрашња или спољна локација самог ожичења приликом постављања прекидача није битна. Обично се спољно ожичење одабире у случајевима када се врши поправак и није могуће поновно разређивање зидова.

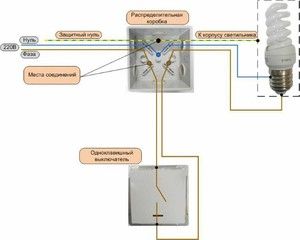

Повезивање прекидача за светло помоћу једног тастера укључује:

  1. Пре инсталације искључите напајање. Можете искључити напајање само оним делом ожичења у који ће бити уграђен електрични апарат. Ако то није могуће, потребно је да искључите целу мрежу.
  2. Проверите да нема напона. То се може учинити помоћу индикатора одвијача или посебном електроничком опремом - мултиметром.
  3. Затим морате раставити уређај. Самостално уклоните тастер за укључивање и уклоните радни механизам.
  4. Следећи корак је избор места уградње механизма. Да бисте то учинили, зацртајте тачке причвршћења на зид. Даље, помоћу бушилице или бушења, морате избушити рупе за монтажни део.
  5. На кућишту уређаја налази се флексибилан утикач. Мора се извадити и уметнути у резултирајућу рупу на каблу.
  6. Сада започињемо везу. Мора бити монтиран да би прекинуо фазне жице. Можете га одредити помоћу мултиметра. Ако је ожичење постављено у складу са ПУЕ, фаза се може одредити бојом изолованом жицом (обично је бела, црвена или браон).
  7. Потребно је уклонити изолацију са крајева жица и спојити фазну жицу на терминал означен са "Л", друга жица (нула) је повезана на други терминал. Затим је потребно затегнути вијке и радну јединицу поставити у кућиште прекидача.
  8. Након свега тога инсталирани су вањска плоча и прекидач.

Инсталација уређаја с једним кључем неће вам требати много времена, али важно је не заборавити главно правило пре обављања електричних радова: искључите, проверите, уземљите!

Диммер прикључак

Затамњивач је исти прекидач свјетла са диммером, па у складу с тим постаје могуће уштедјети струју. Мекани стартни затамњивач неће иритирати вид када је светло укључено. Често се користи за регулисање осветљења собе, не само у стамбеним просторијама, већ и у биоскопима и биоскопима.

Диммер по себи изгледа као прекидач са постојећим окретним дугметом, неопходан за глатко подешавање нивоа осветљења. Унутар уређаја је инсталиран триац или динистор. Раније се у те сврхе користио реостат. Али нема смисла користити реостат затамњење да бисте уштедјели, јер напон не опада унутар уређаја, а електрична струја се троши за стварање топлине у реостату. Савремени диммер уређај омогућава вам промену напона.

Средишњи дио диммер круга је ВС 1 триац, који преноси струју у оба смјера, снаге електроде у овом случају имају могућност серијског повезивања са оптерећењем. Као резултат тога, испоставило се да ће струја оптерећења бити једнака струји тријаца.

За самостално склапање диммера биће потребни следећи елементи:

  • неполарни кондензатор, капацитета 0, 022-0, 1 µФ-400В;
  • отпорник 4, 7-27 кОхм-0, 25 В;
  • исправљачка диода 1Н4148, 1Н4002;
  • Триац БТ136-600Д или БТ136-600Е;
  • динистор ДБ3;
  • ЛЕД индикатор

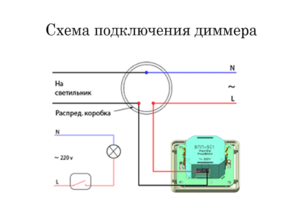

Одговарајући на питање како спојити затамњивач уместо прекидача, можемо рећи да његово укључивање у електрични круг нема много разлике са спајањем прекидача са једним кључем.

Такође се повезује са прекидом фазне жице . Постоје и два терминала у диммер дизајну, који су означени као „Л“ и „1“. Фаза је повезана на терминал "Л", а нула је повезана на терминал "1".

За рад са ЛЕД лампама широко су заступљени диммери компанија легранд и валена.

Постоје ограничења за употребу диммера. На пример, не може се користити за уређаје који имају напајање. Једини изузетак су ЛЕД лампе које су посебно дизајниране за употребу са диммером.

Повезивање уређаја за контролу извора светлости са електричном мрежом не чини се напорним процесом. Важно је знати правила инсталације, као и узети у обзир све неопходне мере безбедности.
