Често се за поједностављење перцепције радних цртежа приликом креирања електричне мреже користи једна или друга технологија. Могуће је разликовати једнонаменски систем напајања за стамбену зграду, индустријску или другу структуру. Овај концепт вам омогућава да имплементирате и креирате одређене планове велике сложености. Данас не знају сви како да сами креирају поједностављене шеме напајања.

Једноводне мреже

Кључна карактеристика поједностављеног условног плана је да се такав основни модел састоји само од упутстава за означавање трофазних кругова. Ова одлука ће омогућити пажљивију примену техничке документације и објединити у једном пројекту бројне цртеже који нису повезани.

По врсти се планови дијеле на:

  • извршни;
  • насеље.

Карактеристике дизајна линија

Израчунати једноредни модел најчешће се користи након израчуна оптерећења потребних за снабдевање електричном енергијом у једној просторији. Често се таква схема дистрибуције развија након идентификације грешака у ожичењу.

Поједностављени модел напајања укључује следеће планове:

  • структуре електроенергетских мрежа;
  • инсталација машина;
  • дистрибуција ожичења;
  • слике електричних панела;
  • сигурност од пожара.

Електрична шема пројекта

Извршни модел користи се за прерачунавање постојећег концепта напајања електричном енергијом, најчешће је створен да би се темељно ажурирала већ припремљена пројекат.

Модел напајања извршног дела је документ који садржи следеће информације:

  • тренутни положај мрежа;
  • Уређаји који су део мреже
  • Савети за решавање свих недостатака утврђених у примени одређених техничких мера.

Мрежна класификација

Приликом пројектовања електричних мрежа користе се различите шеме које одражавају планирани рад, постојећи концепт или дистрибуцију система на неки други начин.

Поред дизајнерских и извршних једно-линијских шема, постоје:

  1. Структурни - садрже опште информације о електричној инсталацији.
  2. Функционалне - креирају се углавном у сврху преноса елемената акције. Овакви пројекти се углавном користе за пројектовање индустријских објеката.
  3. Основе - чешће се изводе у складу са ГОСТ и другим стандардима.
  4. Инсталација - мора бити јасно усклађена са одлукама и системима зграда. Не постоје посебни услови за примену власти. Димензије опреме и попречни пресјек жица морају бити јасно назначени, осим тога потребно је тачно приказати промјере каблова и тачне димензије компоненти причвршћивача и осталог прибора.

Дакле, можемо закључити да би системи требали бити формирани у складу са важећим грађевинским правилима и садржавати све важне информације.

Наиме, ово:

  • потпуне и поуздане информације о коришћеној опреми;
  • прорачун хитних искључења струје, у потпуности и делимично;
  • подаци о независном систему напајања, који се углавном налази на граници дизајна приватних зграда, које се налазе далеко од главних електроенергетских мрежа.

Уради сам пројекат

Схема напајања извршним напајањем израђена је у складу са ГОСТ стандардима. План се може урадити независно.

Једноредни дијаграм, узорак, треба да садржи:

  • три фазе које пружају мрежу соба;
  • упутства одлазећих група.

Ако ће пројекат бити готов по први пут, вреди запамтити да је главна ствар у њему обезбедити јединствен концепт за изградњу система предметне зграде.

Као резултат, морате нацртати главну слику, која треба јасно да прикаже главне карактеристике електричне мреже.

Поред чињенице да једнополна шема напајања предузећа, на пример, садржи елементе појединачних операција, на њој би требало да буду приказани помоћни делови мреже за напајање напајања објектом. Да бисте сазнали како је потребно доделити РЦД у стану и друге компоненте, потребно је проучити ГОСТ, који се лако може добити на тематским локацијама. У њима можете лако одлучити како обележити једну или другу компоненту система на цртежу.

За заштиту групних праваца од преоптерећења и једноструких кругова објекта од електричног прикључка, потребно је користити прекидаче. Пројекат би поред главних компоненти, попут улазних каблова или уземљења и РЦД-а, требало да садржи и податке о присуству излаза или прекидача за осветљење у просторијама.

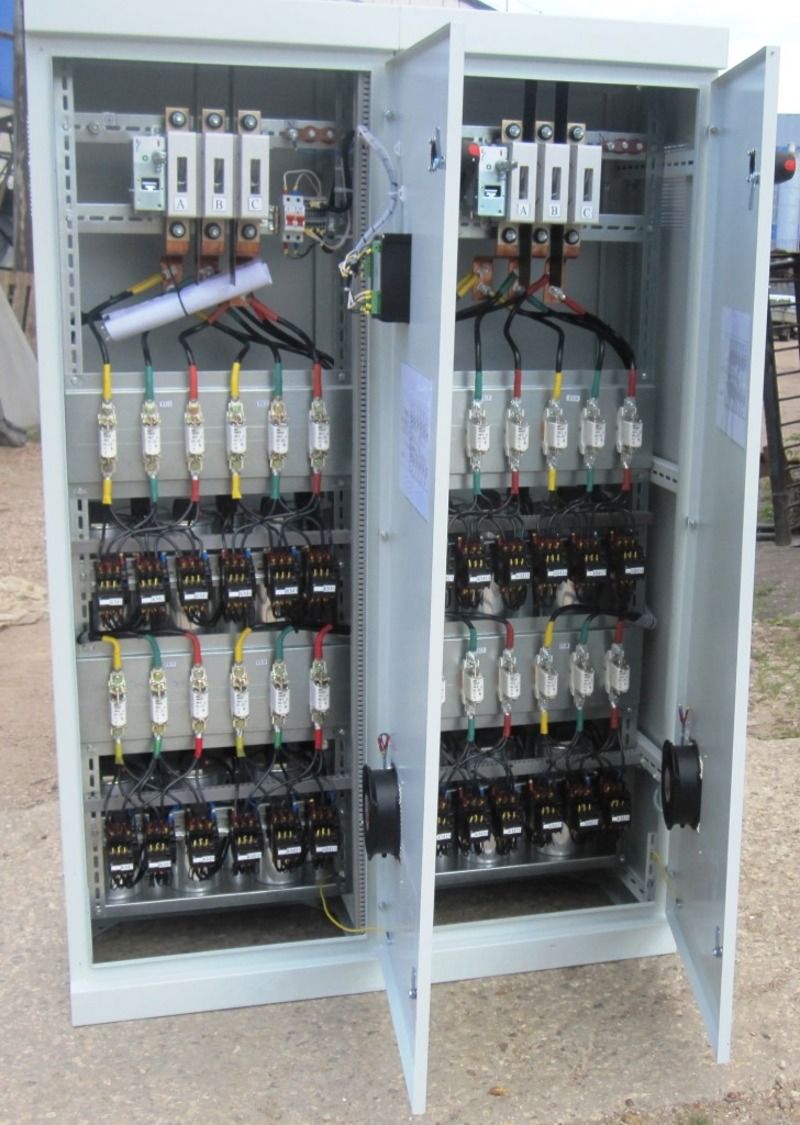

Ево примера једноредног дијаграма АСУ 0 4 кв., Индустријског или јавног објекта.

„Направите сам“ план једносмерног напајања садржи:

  • ожичење за спајање објекта на електроенергетску мрежу;
  • елемент за укључивање уређаја;
  • карактеристике штита;
  • струјна жица;
  • подаци о струји уређаја који се користе у одређеној дневној соби стамбеног објекта, радионици предузећа.

Поред тога, не заборавите на потребу употребе процењеног пројектног оптерећења трафостанице, које може бити ограничено за одређену електричну мрежу у граду. Принципи за њихово спровођење могу се разликовати у зависности од стања у соби.

Вриједно је обратити пажњу на било коју конвенционалну компоненту електричне расвјете, укључујући и најмању, јер основне услове за овај пројекат поставља организација која испоручује електричну енергију. Овај једнолинијски модел за снабдевање стамбеним и нестамбеним просторијама је главни важан документ који је одговоран за обављање дужности разних страна.

Ако постоји жеља да се направи бесплатан план објекта, биће неопходно користити јединствени систем пројектне документације. Код куће то може бити посебан програм на рачунару. Конкретно, АутоЦАД ће несумњиво помоћи у изради пројекта.

Ако треба да направите дијаграм, али је тешко то сами урадити, у том случају подносилац захтева може да се обрати инжењерском бироу у месту пребивалишта, чији ће стручњаци помоћи да се изборе са овим задатком.
