Приликом извођења различитих врста грађевинских и пејзажних радова увек је потребно збијати тло за шта је потребна специјализована снажна опрема. Вибрациона плоча „уради сам“ уштедиће на куповини професионалне опреме, док се такви уређаји одликују лакоћом извођења, квалитетом, поузданошћу и функционалношћу.
Опис технике
Вибрациона плоча је грађевински алат који се користи за уситњавање шљунка, земље, песка, асфалта и разних других расутих материјала. Без употребе таквих јединица биће немогуће квалитативно испунити темељ, направити баштенску стазу, поравнати површину за уређење травњака и травњака. Данас у продаји можете пронаћи разне моделе опреме са различитим параметрима, принципом рада и трошковима.
Принцип рада такве опреме је крајње једноставан. На тешким радним платформама је постављен вибратор на који је мотор постављен. Погон је повезан са вибратором помоћу погона ремена или квачила. У том процесу мотор ствара бројне ротацијске покрете који се преносе у вибратор и претварају у вибрације ниске фреквенције. Такви импулси се преносе на тешку плочу која користи материјале.
Одвојене модификације опремљене су уназад и уназад, што вам омогућава угодан рад у уским јама и рововима. Радна плоча може бити израђена од ливеног гвожђа и челика, а карактеристике ће зависити од квалитета материјала и његове величине. Предност треба дати јединицама у којима је радна плоча израђена од дебелог челика. Али када се користе гредице од ливеног гвожђа, такве плоче могу постати пукле, брзо пропасти, што резултира скупим поправкама.
Вибрационе плоче, у зависности од мотора који се користи, обично се деле у неколико категорија:
- Бензин.
- Дизел.
- Електрични.
Уз мало посла, електрична вибро плоча која комбинује приступачне трошкове, снагу и свестраност употребе биће одлична опција. Али модификације опремљене дизелским и бензинским моторима намењене су пре свега професионалној употреби, карактеришу их мобилност, повећана снага и функционалност.
Овисно о њиховој маси, таква се опрема обично дијели у сљедеће категорије:
- Плућа - до 75 килограма.
- Универзални - 75–90 килограма.
- Средња - 90-140 килограма.
- Тешка - 140 килограма или више.
Свака опрема намењена је извођењу одређених радова. На пример, вибро плоче се користе за затварање плочника и уређење пејзажа. Универзални модели одлично раде вибрирајући песак, шљунак, помоћу ове технике можете компактирати песак, крпљење асфалта и разне пејзажне радове. Тешка опрема може се користити за постепено тампонирање и асфалтирање пута, вибрирање јарка и припрему места за полагање темеља.
Опрема представљена у специјализованим продавницама поуздана је и свестрана у употреби. Недостатак ове опреме је висока цена. Чак и најједноставнији универзални и лагани електрични вибро-звучници могу коштати 50.000 рубаља или више, што значи о професионалној опреми, која се процењује на 100-200 хиљада рубаља. Стога, многи власници кућа који требају извести разне врсте грађевинских радова, поставити пјешачке стазе и изравнати постоље за травњак, самостално дизајнирају вибрацијске плоче с бензинским мотором.
Упркос привидној сложености такве опреме, сасвим је могуће да је направите сами.
Материјали и алати

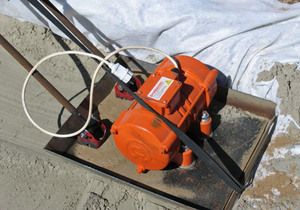

За производњу вибратора потребан је електрични или бензински мотор. Ово је најскупљи део који се може купити у продавници или, на пример, користити погон из машина за прање веша, косилице и сличне опреме. У том случају, ако се користи електрични вибрацијски мотор, мотор би требао радити из кућне једнофазне мреже од 220 волти.
Требат ће вам и радна платформа која може бити израђена од издржљивог челичног лима дебљине најмање 8 центиметара. Минималне димензије радне платформе су 80 до 45 центиметара. Оптимална тежина металне гредице треба да буде 60 килограма или више. Употреба лаких радних платформи се не препоручује, јер ће квалитет сабијања тла приликом употребе такве технике бити далеко од идеалног.
За израду вибро плоча са електричним напоном од 220 В биће потребни и следећи детаљи:
Цев за производњу оловака.- Пластичне или металне фелне са колица.
- Облога цеви за осовину точкова.
- Ексцентрични или ремени погон.
- Мекани еластични гумени јастуци за дршку.
- М10 и М12 вијци, зависно од погона који се користи.
- Два канала помоћу којих ће се вибратор прикључити на базу.
Од алата ће вам требати брусилица, чекић, апарат за заваривање и алати за обраду метала. Ако имате висококвалитетну шему дизајнирања опреме, можете самостално произвести рам раммер из импровизованих делова користећи једноставне алате.

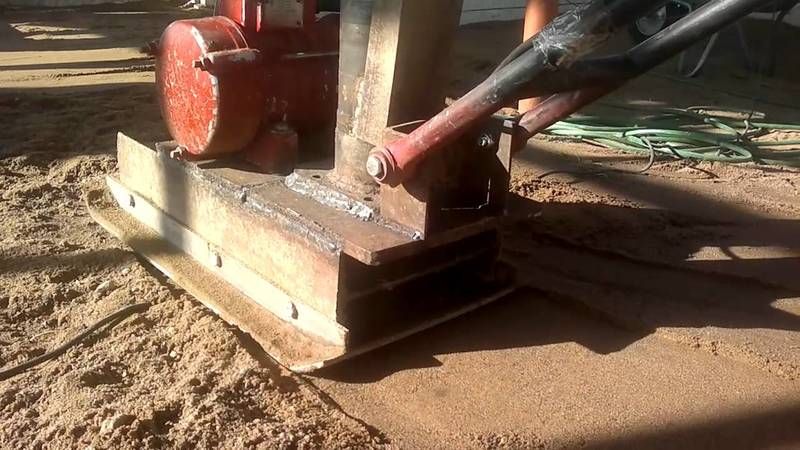

Ивице плоче треба да буду благо савијене, што ће спречити нежељени продор у тло радне платформе. Ручно савијање дебеле челичне гредице је тешко. Потребно је одступити око 10 центиметара од ивице челичне вибро платформе и направити брусилицу од пет милиметара брусилицом, након чега их, пажљиво користећи чекићем, ударајући ивице, савијте за око 30 степени. На сеченим местима челична гредица је заварена помоћу претварача, што ће повећати укупну чврстоћу завршене конструкције.

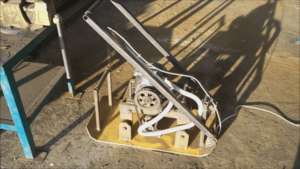

Канали су заварени на вибро плочу, на коју ће се накнадно причврстити погонски електрични или бензински погон. Квалитету заваривања канала треба посветити дужна пажња, јер ће база имати повећано оптерећење током рада опреме. Уз неквалитетно причвршћивање вибрирајућа плоча ће се једноставно одлепити од канала, и једноставно је несигурно користити такву технику.
Мотор је причвршћен, за које се у каналима извртају рупе, а погон се учвршћује вијцима М 10 или М12 .
Затим наставите са производњом дршки од челичне цеви. На цеви за пригушивање вибрације постављају се еластични јастуци, који би такође требали да изолирају спојеве између дршке и погона вибро плоче. Еластични јастуци могу бити израђени од пенасте гуме, производа од гуме или сличних материјала.
Да бисте повећали практичност рада са вибрирајућом плочом на платформи, на њега је причвршћена шупља ручка цеви са точковима из колица, што олакшава транспорт плоче. Причвршћивање цеви и точкова треба да је склопиво, што ће повећати практичност рада са опремом.
Да бисте побољшали квалитет тамњења песка и других расутих материјала, можете претходно навлажити површину, а затим извршити њено сабијање. Опрему можете надоградити тако што ћете испред радне плоче причврстити мали пластични резервоар, у коме су направљене рупе, из којих ће вода цури и навлажити површину пре него што је директно згусне.
Уз помоћ таквог једноставног вибрационог резервоара, који се лако производи сам, можете лако збити песак и савити тло до дубине од око 10 центиметара. Тамо се таква техника може користити за обраду дробљеног камена и другог ситнозрног материјала.

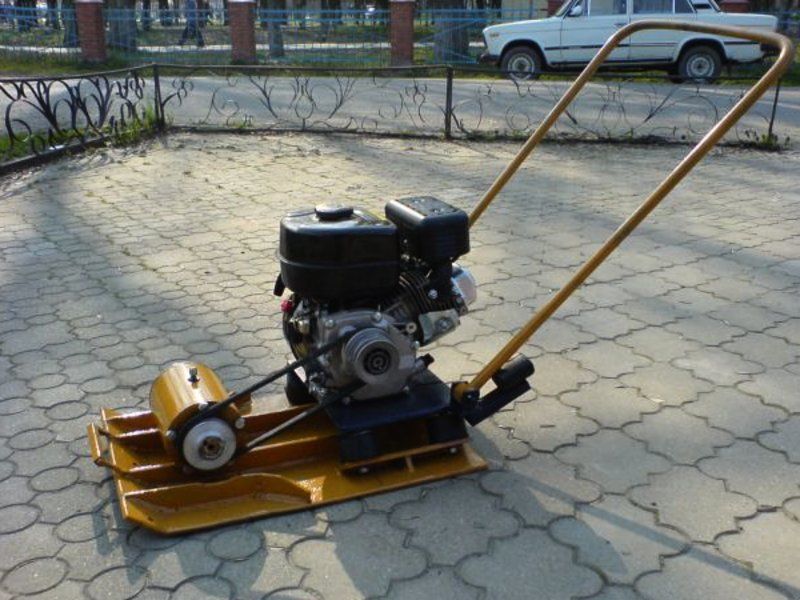

Вибрациона плоча мотора
Најлакши начин за извођење такве опреме за сабијање тла са старог трактора. Опрема ће се одликовати функционалношћу, потребном снагом и лакоћом рада.

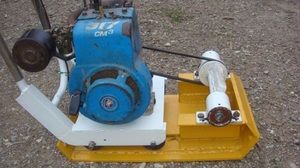

Да бисте сами направили вибро плочу, требаће вам погон од некоришћеног трактора за ходање и јак метални оквир. Све што треба да се уради јесте да се направи чврста и тешка радна платформа, која се може израдити од ливеног гвожђа или челичних гредица. Рубови на радном месту су савијени за неколико центиметара, што ће поједноставити рад са уређајем, не дозвољавајући му да се закопа у земљу приликом сабијања тла.
Могуће је монтирати рам и мотор из ходника иза ходника на радну плочу и помоћу канала и помоћу јастука из аутомобила. У потоњем случају могуће је осигурати квалитетан пренос осцилаторног покрета са погона на плочу тешког метала.
Правилна нега
Већина јединица са заостатком опремљена је бензинским или дизел моторима, па ће, након што је вибро плоча извршена таквим погоном, бити потребно обезбедити одговарајућу негу произведене опреме. Да бисте продужили радни век јединице са бензинским или дизел мотором, можете поштовати следећа правила:
Пре почетка рада, проверите чврстоћу свих учвршћивача.- Редовно прегледавајте мотор, проверавајте ниво горива и уља.
- Свијеће у мотору прегледавају се и по потреби чисте од чађе.
- За дуготрајност технике можете користити гумирану подлогу која се носи на платну радног дела, спречавајући њено пуцање приликом рада са великим шљунком.
- Пре сваке употребе опреме, филтер за ваздух се прегледа и чисти.
- Доливање горива врши се искључиво на заустављеном мотору.
- Вибрациона плоча „уради сам“ не препоручује се за употребу на бетону, очврснутом асфалту и другим чврстим и издржљивим површинама.
Након што сте властитим рукама направили вибро плочу са електричним мотором, можете значајно уштедјети на куповини професионалне опреме. Ова техника има поуздан и једноставан дизајн, а употреба погона и постоља од ходног трактора знатно ће поједноставити његову производњу, тако да ће се сваки власник куће носити с таквим радом.
