Затамњивачи или диммери данас су, ако не и обавезни, онда врло уобичајени атрибут било којег објекта. Промјена освјетљења није само естетски угодна и угодна, него је и прилично економична у погледу потрошње електричне енергије. Имајући широку функционалност и релативно ниску цену, савремене регулаторе је лако инсталирати, а најједноставније димимере за жаруље са жарном нити се могу саставити чак и властитим рукама.

Шта су и како функционишу

Готово сви тренутни диммери су електронски и раде на истом принципу - фазни импулс. Да бисмо разумели овај принцип, потребно је запамтити шта је АЦ. Временска зависност напона у уобичајеном зиду изгледаће овако:

Таласни облик наизменичног напона у утичници за домаћинство

На графикону се јасно види да се напон стално мења од 0 до 220 В. Брзина ове промене је константна и код нас је 50 пута у секунди (50 Хз.). Управо се тим импулсима напаја лампица са жарном нити. Шта се догађа ако сијалица није стално повезана на мрежу, већ само за време означено зеленом бојом на следећем графикону?

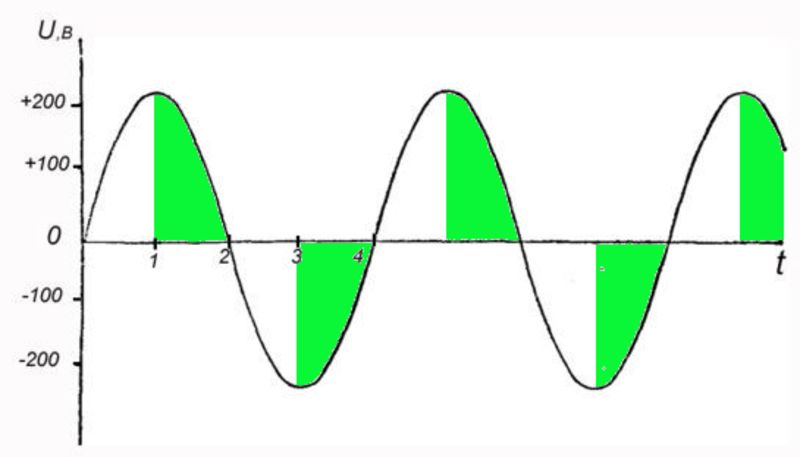

Оптерећење је повезано на мрежу за само половину сваког полукруга мрежног напона

Сасвим је очигледно да ће просечна енергија која тече кроз спиралу бити упола мања, што значи да ће се светлост лампе смањити. На тај начин, променом времена и места спајања сијалице на синусоид изменичног напона, можете променити снагу расипану на њој у готово неограниченим границама - од 0 до 100%:

Ограничите снагу лампе на 75%, 50% и 25% методом фазног импулса

Управо то ради диммер - израчунава почетак сваког полукруга мрежног напона, чека одређено време и прикључи лампу све док се тренутни полуцикл не заврши. Време које уређај "чека", корисник може, наравно, прилагодити. Према методи подешавања, диммери су подељени у 2 типа:

  1. Механички.
  2. Електронски.

Обе ове врсте, наравно, имају „електронско“ пуњење, јер ниједна механика не може да повеже оптерећење брзином од милисекунди.

Али овде је управљање електронском јединицом за уређаје првог типа механичко - коришћењем конвенционалног окретног дугмета. Потпуно електронски уређаји често су опремљени микроконтролерима и омогућавају подешавање осветљења контролом електричних сигнала. Ово није само згодније и поузданије (уобичајено дугме је много издржљивије од ротационог реостата), већ вам омогућава и да примените многе додатне функције, од којих су главне:

  • даљински управљач, укључујући бежичну;
  • самостално прилагођавање са више места;
  • рад на унапријед одређеном програму ;
  • аутоматска промена снаге у зависности од спољашњих фактора, на пример, осветљење у објекту.

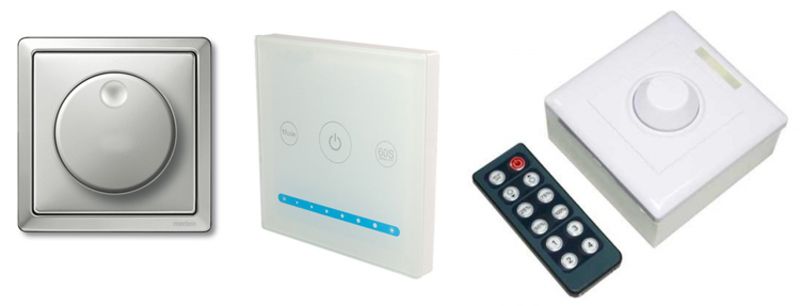

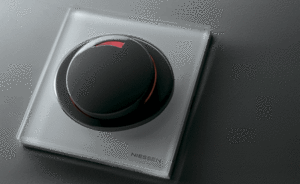

Механички, електронски и бежични затамнивачи

Како повезати диммер

У ствари, скоро сваки диммер је двополни, а инсталирати га није теже него инсталирати конвенционални прекидач. Штавише, већина регулатора, чак и димензије инсталације и затварачи су исти. Тако је могуће заменити и унутрашње и надземне склопке диммером помоћу класичног одвијача, након што је први демонтиран и на његово место постављен други одговарајућег типа.

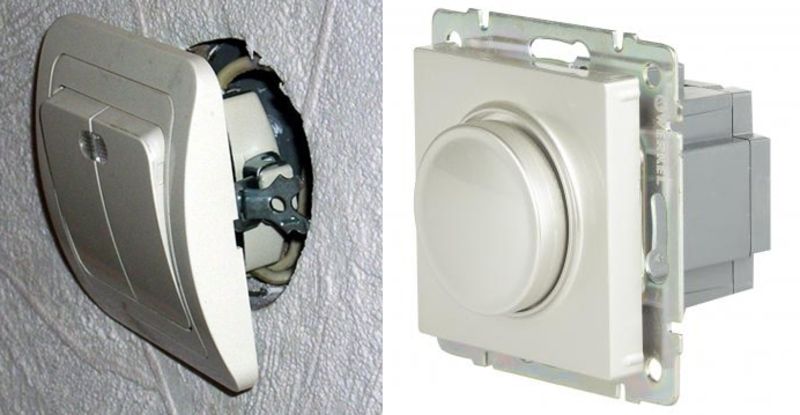

Затамњивач можете поставити уместо уобичајеног прекидача помоћу класичног одвијача

Електрична веза диммера са лампом је такође једноставна и не захтева чак ни промену ожичења - не морате ништа да бацате, сечете или постављате. Једноставно одвојите жице од прекидача и повежите се са диммером. У том случају, уређај не занима на којој ће се страни и у фазном или нултом пробоју инсталирати. На доњем дијаграму регулатор је уграђен у јаз фазне жице једноставно из разлога електричне сигурности (лампа се може поправити искључивањем светла).

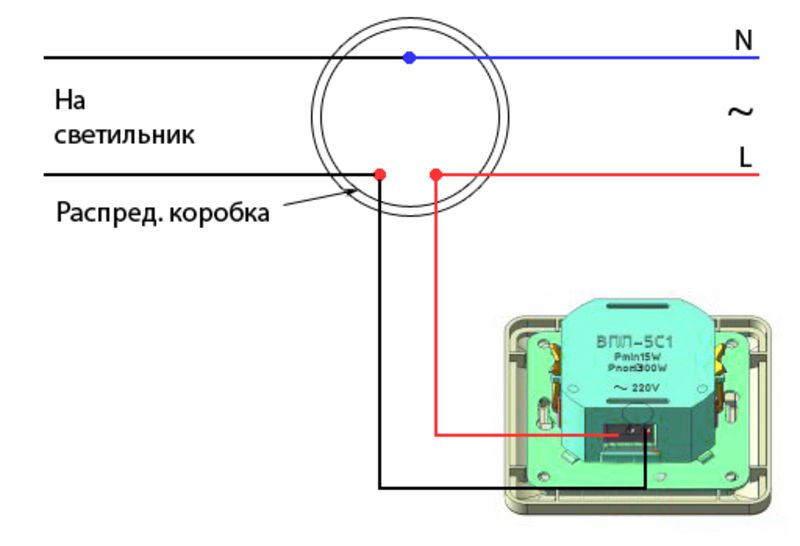

Дијаграм ожичења за затамњење до куће

Упркос једноставности уградње затамњења, приликом рада са ожичењем потребно је поштовати технике електричне сигурности.

Пре него што се укључите у модернизацију осветљења куће, обавезно искључите машину на улазу у стан и окачите одговарајући знак упозорења .

Управљање лампом са два места

Често приликом надоградње објекта настаје жеља да се управљање осветљењем направи са два места. Два пролазна прекидача решавају задатак укључивања / искључивања, али шта је са глатком контролом светлине? Да бисте имплементирали ову идеју, постоје такозвани пролазни диммери. Шема њиховог укључивања је нешто сложенија него обично, али се лако спроводи без учешћа професионалаца:

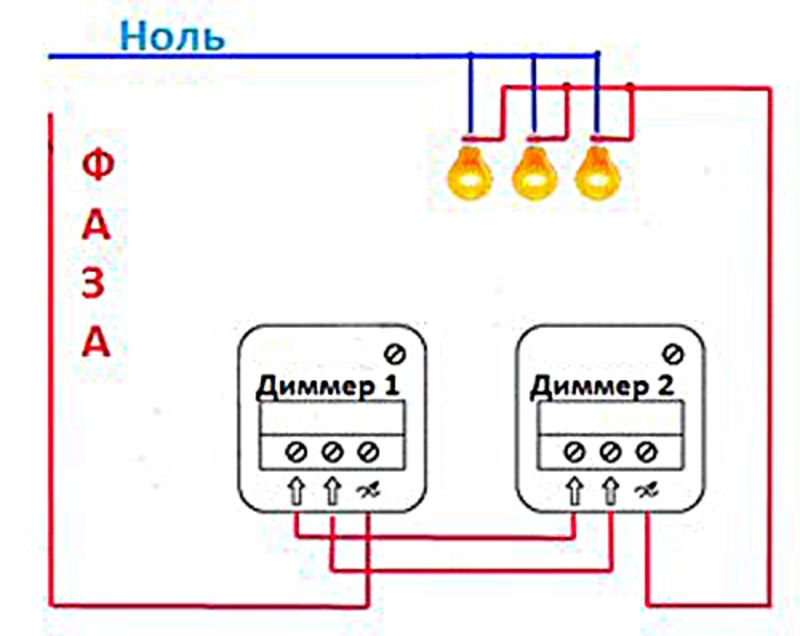

Управљачки круг лампе са два места са затамњењем пролаза

Можда ће се појавити ситуација када су вам на располагању пролазни диммери, али потребан вам је уобичајени. У овом случају, није потребно трчати до продавнице и трошити новац на нову куповину:

Шема коришћења затамњеног свјетла као нормалног

Обим диммера

Поред своје главне сврхе - подешавања светлине жаруља са жарном нити, укључујући халогене - уређаји могу играти улогу регулатора снаге, што у ствари и јесу. Али због особитости принципа регулације, употреба диммера као регулатора је прилично ограничена. Коју врсту оптерећења може користити класични диммер, а која не?

Флуоресцентне цеви

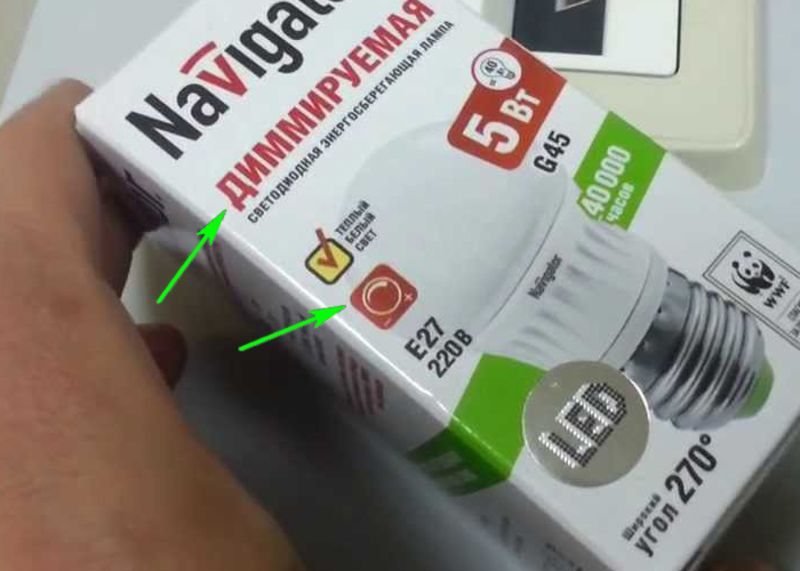

Због другачијег принципа рада, контрола светлости празних сијалица је много тежа. Но, дизајнери савремених штедних сијалица делимично су заобишли овај проблем стварајући посебан баластни баласт. Обично је опсег подешавања светлости флуоресцентних сијалица 20-100%, али то је сасвим довољно. Како разликовати затамњену лампу од обичне - само погледајте амбалажу за ово. Све лампе чија се светлост може подесити означене су посебном иконом или натписом ДИММАБЛЕ (затамњивање):

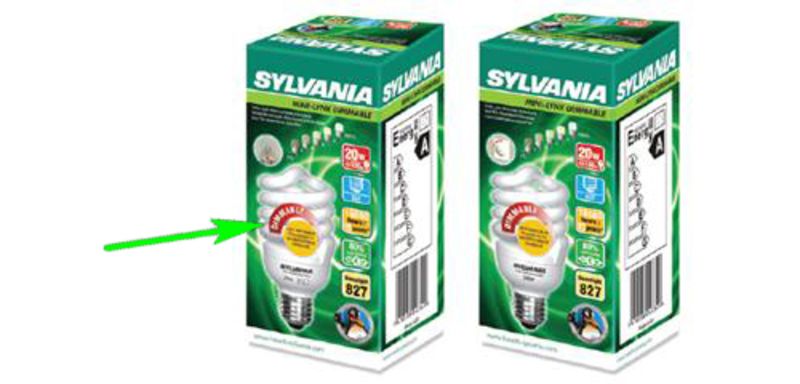

Осветљеност ове флуоресцентне сијалице може се променити коришћењем уобичајеног диммера

Нажалост, прилично је тешко пронаћи „уштеду енергије“ са затамњеним гасом, али они су у продаји.

ЛЕД светла

Овде је слика иста као код флуоресцентних сијалица. Ако драјвер за напајање ЛЕД уграђених у лампу или лампу предвиђа употребу регулатора, тада се светлина може мењати. Иначе не.

За разлику од празних сијалица, ЛЕД лампе за затамњење су распрострањене и можете их купити без проблема. Тачно је да је цена такве лампе нешто виша од уобичајене .

Затамњена светиљка

Грејачи

Будући да су сви грејачи инерцијални уређаји и представљају активно оптерећење, можете користити пригушиваче за подешавање њихове снаге без ограничења. Можете користити диммер да подесите температуру врха лемилице, електричног камина, штедњака, топлог пода без икаквог страха. Једини услов је да снага уређаја не сме прелазити максималну снагу регулатора, која се може очитати на уређају.

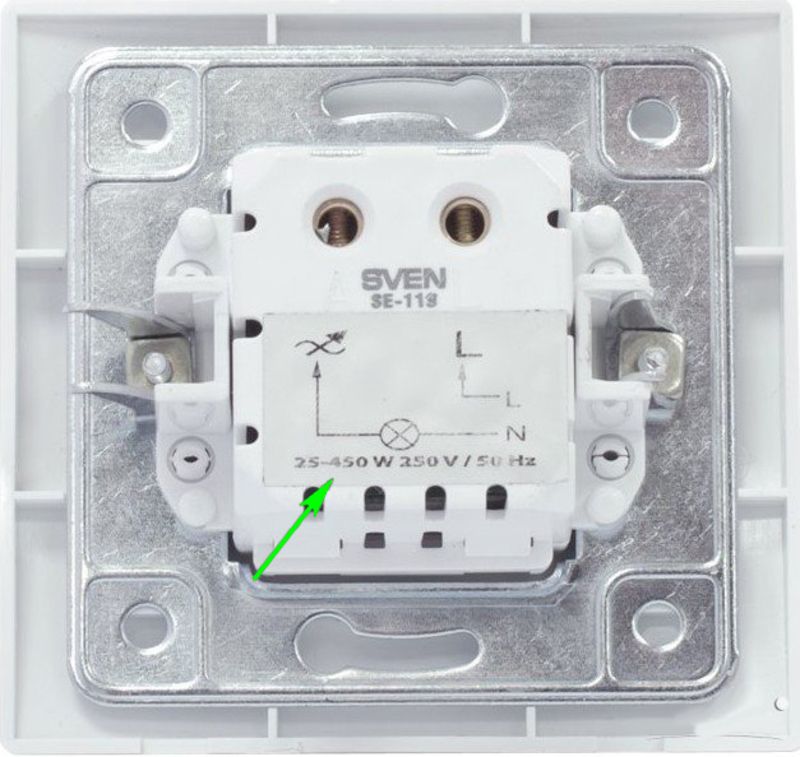

Овај регулатор може да пребаци електричне уређаје до 450 В

Уређаји који раде на трансформаторима

Теоретски, могуће је регулисати напон на трансформаторској опреми, али истовремено смањује се и ефикасност трансформатора, која можда неће издржати струју оптерећења и изгорети. Поред тога, у излазном напону извора напајања трансформатора појављује се велики број импулсивних и високофреквентних сметњи, који снажно утичу на рад електронике и могу је учинити потпуно нерадном. Стога се, узимајући у обзир све ризике и непријатности, напајање трансформатора путем регулатора фазног импулса може сматрати неоправданим и чак опасним, мада се у лабораторијским конструкцијама и домаћим производима често користи и супротно препорукама професионалаца.

Импулсе јединице

Данас велика већина потрошачке електронике поседује такозване склопне напајање (УПС). Да ли је могуће напајање таквих уређаја путем затамнивача? На први поглед - можете. У сваком случају, наизменични напон у „импулсу“ прво се претвара у „константу“, а затим се претвара.

У пракси се испоставило да је то немогуће и категорично. У процесу подешавања, диммер ствара огромну количину пулсирајуће емисије и различите фреквенције сметњи. Стандардни УПС филтери не могу се носити са њима, а сва ова „лепота“ сигурно се шаље у високонапонски претварач, који једноставно изгара од експлозије. Поред тога, ниједан фазни регулатор импулса није дизајниран да делује на капацитивном оптерећењу, а то је УПС. Као резултат тога, најскупљи део регулатора, триац, моментално и недвосмислено изгоре.

Електромотори

Овде су ствари много боље него код електронике. Спајањем затамњења на мотор на колектору можете веома успешно да промените његову брзину без икаквих последица. Узгред, регулатор брзине обичне електричне бушилице, израђен у облику тастера, у складу са кругом и принципом рада, није ништа друго него прави диммер са фазно-пулсном контролом.

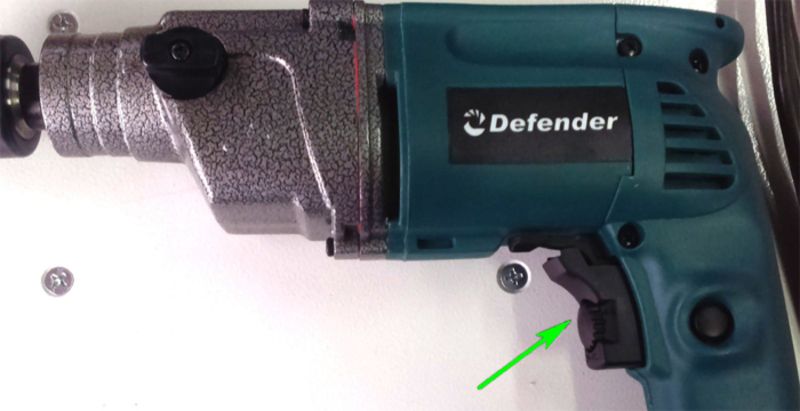

Дугме за подешавање брзине бушења постављено на исти начин као и затамњивач

ДИИ диммер

Састављање једноставног диммера лако је властитим рукама. За ово ће бити потребно само неколико радио компоненти, минимум знања радио технологије и могућност држања лемилице.

Једноставан затамњивач за лустер

Упркос својој једноставности, овај дизајн је прилично поуздан и омогућити ће вам да подесите светлост сијалица или грејних уређаја од 0 до 100%. У овом случају снага оптерећења може достићи 500 вата.

Затамњени круг за жаруље са жарном нити, где:

  • Р1 - 500 к;
  • Р1 - 4, 7 к;
  • Ц1 - 0, 1 µФ к 400 В;
  • ВД1 - ДБ3;
  • ВС1 - БТ136-600Е.

Главни кључни елемент кола је БТ136-600Д триац, који се контролише импулсима из ланца Р1, Р2, Ц1. Шема делује на следећи начин. Када је повезан на мрежу и када се у њој појави напола напонског наизменичног напона, кондензатор Ц1 почиње да се пуни. Његова брзина пуњења зависи од положаја променљивог отпорника мотора Р1.

Чим напон преко кондензатора достигне прекидни напон динистора ВД1, отвара се. У исто време, тријац ће се отворити и остати у овом положају до краја полу-таласа. На почетку следећег пола таласа поступак ће се поновити. Дакле, са сваким таласом мрежног напона, триац се неће отворити одмах, већ са кашњењем, што ће зависити од брзине пуњења Ц1. Што се кондензатор спорије пуни, то се касније отвара кључ и, према томе, мањи део таласа прелази на оптерећење.

Уместо симетричног ДБ3 динистера (који се користи у „уштедама енергије“) за испуштање гаса, можете користити било који други за напон пробијања од 20-40 В. За замену су на пример ХТ-32, БАТ54, СТБ80НФ10Т4. Кондензатор Ц1 мора бити неполаран за радни напон - не мањи од 400 В. Ако снага оптерећења не прелази 150 В, тада се триац не сме постављати на радијатор.

Регулатор микрочипа

Захваљујући употреби домаћег интегрисаног круга ГРН-1-220, показало се да је овај регулатор толико једноставан да га може саставити готово свако ко има минимално знање о електрицама. За овај дизајн ће бити потребна само два елемента - сам микрокруг и променљиви отпорник, којим они регулишу светлост лампе.

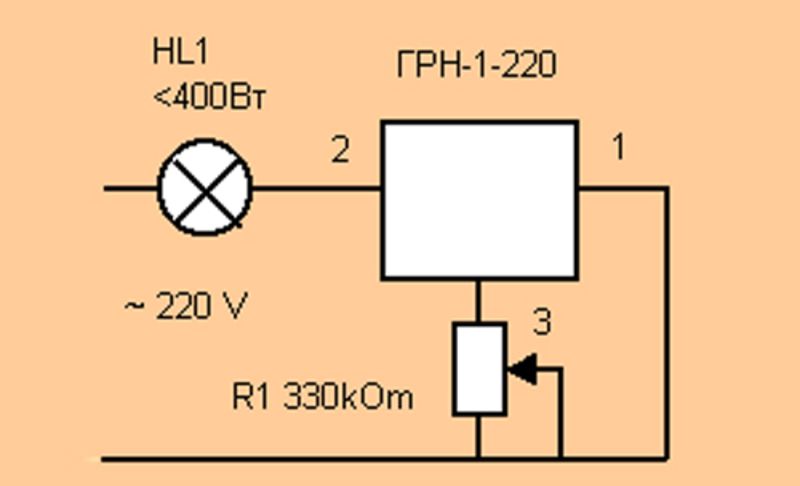

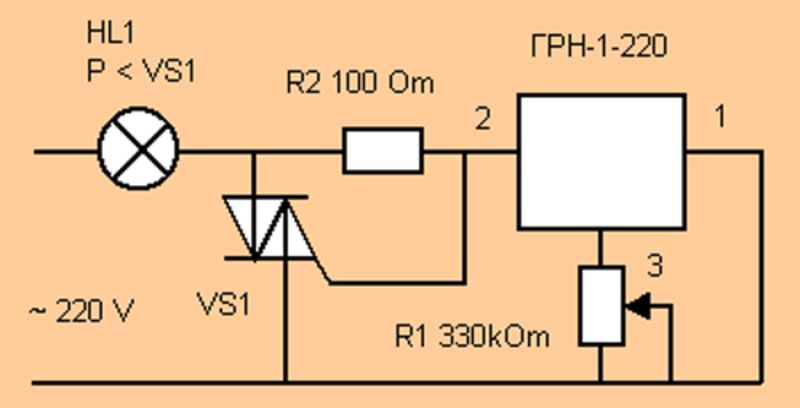

Схема диммера на чипу ГРН-1-220

Ако лампица има снагу већу од 400 вата, тада можете у круг додати снажан триац, на пример, КУ208Г. У овом случају, укупна снага лампи може достићи 1, 5 кВ. Важно је не заборавити ставити сам триац на мали радијатор.

Шема снажне диммер лампе 220 В

Исти круг може се користити и као регулатор брзине колектора. Дакле, сасвим је реално сами саставити диммер, главно је да све направите правилно како не би дошло до нежељених последица.
