Обично уређаје за мерење инсталирају организације које пружају одређене услуге. У овом случају то је мерач електричне енергије и електричне мреже или ЗхЕКи. Ипак, постављање електричног бројила није забрањено. Једини стручњак треба да провери рад и запечати бројило.

Стога је повезивање електричног бројила властитим рукама у стану или приватној кући врло стваран и изведив задатак. Али ово морате да урадите правилно и узимајући у обзир све захтеве за инсталацију. Ово ће вам помоћи да избегнете многе проблеме, укључујући незгоде у трафостаници или кући, пожар и, на крају, струјни удар. А погрешно повезан бројач неће бити прихваћен за рад.

Како то функционише и шта сматра

Пре свега, шта он мисли? Мисли, тачније, чита потрошњу електричне енергије која се обично изражава у ватима на сат (В / х). Ватт је јединица снаге, а сат је, наравно, вријеме. Плаћамо вате који трошимо. Имајте на уму - не за ампере или волтове, већ за вате. Колико „једе“ иста жаруља од 100 вати? "Поједе" то сто вата, а то је 100 вати.

Али вредност накнаде за његово коришћење зависиће од времена током кога је ово светло било укључено. Дакле, задаци бројила електричне енергије укључују израчунавање снаге електричних уређаја који раде у сваком тренутку и рачунање времена током којег је та снага потрошена. Као резултат тога, на излазу добијамо такозване киловате по сату кВ / х., За које плаћамо. Киловат - јер трошимо толико вати да је лакше додати префикс „кило“ (аналогно килограму и граму), а не да пишемо додатне три нуле.

Како то ради

Теоретски није тешко израчунати електричну снагу - довољно је знати напон и струју:

П = И к У

Скоро сви електрични бројила то раде. Механички - уз помоћ прилично компликованог принципа за неспецијалисте да разуме принцип вртложних струја, електронички - коришћењем аналогне или дигиталне обраде сигнала са сензора струје и напона. Добивени подаци се накупљају током времена и рецимо, у року од једне седмице на индикатору можете очитати (механички или електронски - није битно) очитавања која одговарају количини потрошене енергије у В / х. или кВ / х

Који су типови

Сви постојећи бројила за потрошену електричну енергију могу се поделити у три групе:

  • Механички;
  • Електронски механички;
  • Електронски.

Пре десетак или две године, сви бројила електричне енергије су била механичка . Вијачне струје настале захваљујући струји која тече кроз специјалну магистралу искривила је метални диск. Сам диск је био смештен у магнетно поље, што је већи, то је већи напон. Бројила је брзину диска конвенционалног механичког бројача. Ови бројачи су били врло каприциозни (на пример, морали су да се постављају строго вертикално), њихова тачност је директно зависила од квалитета и стања механичких компоненти механизма за бројање и била је мала. Такав бројач може се лако „натерати“ стварањем јаког магнетног поља у близини (другим речима, да магнет доведе до диска).

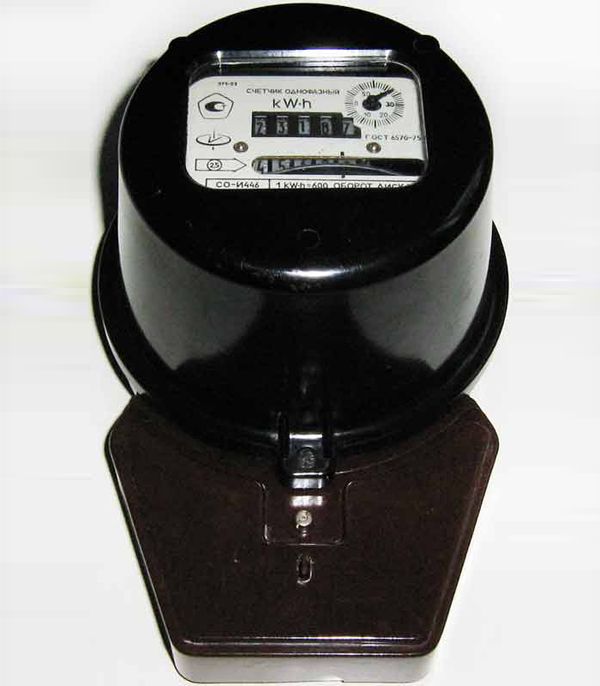

Можда сви знају механичку бројач - овај прави узорак старог производа и даље делује у гаражама и викендицама.

Касније су се појавили електронско-механички уређаји . Први су израчунали снагу електронским путем, али имали су механички бројач. Други - потпуно електронски, који има микроконтролер, меморију и дисплеј једне или друге врсте. Данас су конвенционални механички бројили готово универзално замењени електронским. Прво, електронски су много тачнији, трајнији и боље заштићени од саботажа (обмана). Друго, савремени електронски мерач може самостално давати податке даваоцу услуга на посебној линији. На истој линији можете контролисати уређај - пребацити тарифу дан / ноћ, искључити потрошача, на пример, због неплаћања, итд.

Електромеханички (лево) и електронски мерач

Шта треба да знате пре инсталације

Ако одлучите да инсталирате електрични мерач властитим рукама, тада ћете морати да обратите пажњу на неке карактеристике исправне везе. Неки услови морају бити испуњени у складу са постојећим захтевима, док ће други обезбедити сигуран рад.

Пре почетка инсталације питајте свог добављача који се бројило може испоручити и где се може поставити . На пример, у приватним кућама многе електричне мреже захтевају постављање мерних уређаја изван зграде, а снабдевање од снабдевача мора да се изведе чврстим каблом и не мора имати уређаје за пребацивање. Неко дозвољава да стави испред бројила, рецимо, аутомат, али захтева постављање у електрични панел поред мерача како би се цела ствар могла запечатити.

Ако је електрична плоча метална, требат ће јој уземљење, а самим тим и израда круга уземљења. Уопште, постоје многе нијансе, зато будите сигурни да проверите да их не бисте поново поновили. Што се тиче типа, не бисте требали инсталирати стари механички бројач - ако је у вашем крају још увек „у моди“, они ће се брзо извући из њега, а ви ћете морати потрошити новац на куповину електронско-механичког или електронског.

Следећи пасус. Сваки електрични бројило има своје рокове верификације . Нови бројило је већ верификовано од стране произвођача, а време до следећег теста почиње да се „одваја“ од тренутка куповине уређаја (према жигу датума продаје у пасошу). Дакле, ако је ваш уређај лежао у остави чак и потпуно нових пет година, пре него што га инсталирате, мораћете да га однесете одговарајућој организацији на верификацију. Инструмент ће морати да се верификује, немогуће је одредити датум претходне верификације - на случају нема одговарајућих калибрација, нема докумената за уређај. Након верификације, и произвођач и организација за тестирање ће запечатити уређај и та заптивача се не сме сломити!

За уградњу и повезивање, мерач има засебан отвор са поклопцем. Можете инсталирати уређај, извршити потребно пребацивање без оштећења главне бртве. Али када посао буде готов и електричари ће га прихватити, они и цео отвор, а можда и цео електрични панел (ако је уређај на улици и има додатна средства за пребацивање коме вам је забрањен приступ) биће запечаћени. Сада можете очитавати уређаје само директним посматрањем и не више.

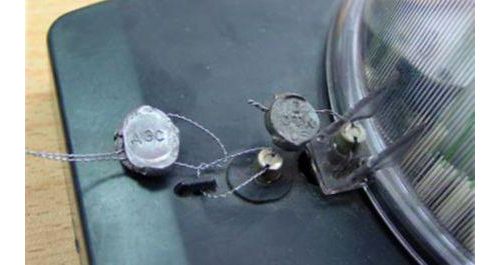

Бртва са десне стране, коју је поставила организација која верификује, штити уређај од отварања. Леву бртву која покрива прикључне терминале монтирао је добављач електричне енергије - ДЕС

И последња тачка. Ако је ваша мрежа једнофазна, тада ће вам бити довољно да повежете једнофазни бројило. Ако је трофазни, онда морате да купите трофазни уређај. Да ли је могуће поставити трофазни мерач у једнофазну мрежу? Теоретски могуће. Уређај ће редовно очитавати струју у једној фази, а остале две ће једноставно бити неактивне. У пракси - добављач електричне енергије то неће дозволити за сваки случај. „Зашто, ако кошта 3 пута скупље?“ За њих постоји мање неспоразума - можете боље да спавате.

Инсталација електричне бројила

Дакле, бројило је купљено, све нијансе инсталације на одређеном месту сазнате су од добављача електричне енергије. Претпоставимо да одлучите да поставите једнофазни мерач на улицу. Овде ће вам бити потребан електрични панел за заштиту од временских непогода и од вандала. Да, нисте заборавили питати електричара, на којој је висини дозвољено суспендовати мјерни уређај тачно на њихову организацију? Држите се што је више могуће, јер електрична плоча, посебно пластична, није заштита од вандала и домаћина.

Сада рутина. Фиксирајте бројило на централи заједно са уређајима за пребацивање (ако су обезбеђени). Попните се мердевинама и на један или други начин причврстите штит на зид - мозгалице, ексери, вијци, пуцајте монтажним пиштољем, заварите - нема везе, главна ствар је да је носач снажан, поуздан и издржљив.

Овде се поставља дилема: ако је штит пластичан, онда ће метар штитити само од временских прилика. Ако је гвожђе, мора се уземљити . Коју опцију да одаберете зависи од вас. Ако имате на располагању готову петљу за уземљење или сте у могућности да је направите (у приватној кући то није проблем и ово питање се не разматра у овом чланку), онда је, наравно, метал бољи. Сам мерач, након постављања оклопа, треба да виси вертикално - то је прописано одговарајућим одредбама и бележи се у пасошу уређаја.

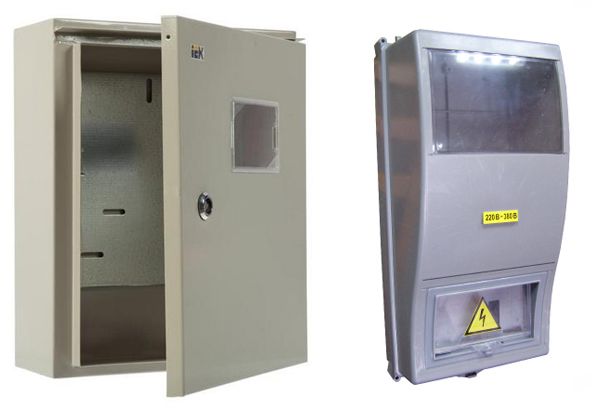

Метални штит (лево) је јачи, али захтева уземљење, за разлику од пластичног дела

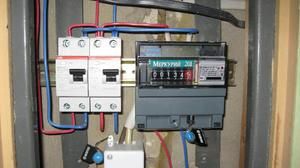

Ако инсталирате бројило у стану, можете користити отворени електрични панел. Уређаји за пребацивање и заштиту - аутоматски уређаји, РЦД-ови или обичне „саобраћајне гужве“ - савршено ће стати на истом штиту. Имаћете приступ њима, јер ће електричари само исписати бројило.

Како правилно повезати бројило електричне енергије

Бројач је инсталиран, штитници су по потреби уземљени. Остаје да урадимо ожичење. Попећете се на клизач са индикатором напона (у свакодневном животу - „индикатор одвијача“) и сазнајете која улазна жица је једнака нули, а која фазна. Отиђите електричарима и затражите да искључе напајање из ваше земље или сеоске куће и истовремено упишите своју искрену реч да неће „пресећи“ светло без вашег одобрења. С тим у вези, скоро сви електричари се придржавају јасних правила и ако су рекли да га неће укључити, онда га неће укључити.

Ако сами угасите светло, рецимо, на кућном штиту, будите сигурни да поставите посматрача, јер сви ови знакови попут „Не укључи се, људи раде!“ Су смеће за већину нашег становништва. Половина људи никада ништа не прочита и одмах кликне на све прекидаче ножа заредом. Друго полувреме, такав утисак, уопште није могуће прочитати.

Поново на леђима. Проверите одсуство напона на улазу и можете да радите. Скоро сви електрични бројили повезани су на исти начин. Имају улазне и излазне терминале. Напон се напаја до улазних терминала из добављачеве линије (улаза), из излаза који узимате енергију за своје потребе. Стезаљке једнофазних бројила обично се постављају следећим редоследом :

  1. Жица улазне фазе
  2. Фазни излаз;
  3. Улазна неутрална жица;
  4. Нулти излаз.

Дијаграм повезаности једнофазног бројила који се налази на полеђини поклопца инструмента и у пасошу уређаја

Ако ништа не ставите пре мерача, уметните улазни кабл директно у терминале бројила и не можете бркати фазу и нулу! Ако ставите, на пример, аутоматску машину испред електричног бројила, затим укључите кабл на себи и повежите саму машину помоћу сегмената једножилне жице одговарајућег дела са улазом бројила. Сада изведите ожичење након бројила, повезујући све врсте заштитних уређаја, РЦД-а, осигурача итд. Ако не постоји ништа слично, само повежите кабл који иде према вашој кући са излазним прикључцима бројила. На пример, испод је дијаграм везе бројила са системом заштите инсталираним и пре и после самог бројила.

Пример повезивања електричног бројила са једнофазном мрежом

Улазна машина штити линију од кратког споја и омогућава ручно пражњење бројача и свега након њега. Одмах иза електричног бројила налази се РЦД, који штити кућну мрежу од струје цурења, а сама кућна мрежа је подељена у три линије, од којих је свака заштићена од кратког споја сопственом машином. Имајте на уму да се жица за уземљење (зелена) никада не ломи и не почиње нигде - ни у мерачу, нити на машинама. Служи за осигуравање сигурности употребе електричних уређаја и не више.

Како спојити трофазни мерач

Једина разлика између трофазног електричног бројила и једнофазног је та што нема два, већ четири улаза (три фазе и нула) и, према томе, четири излаза:

  • 1, 2 - улазно / излазна фаза А;
  • 3, 4 - - // - Б;
  • 5, 6 - - // - Ц;
  • 7, 8 - Улаз / излаз нула.

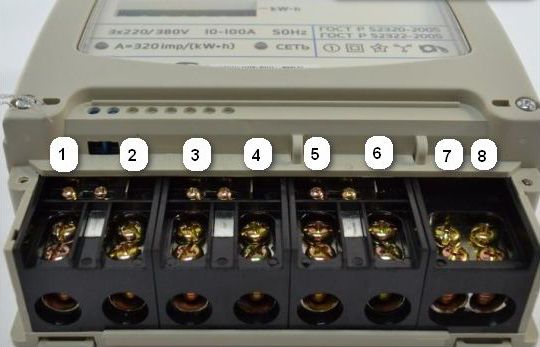

Трофазни електронски мерач са стране прикључних терминала

Шема његовог укључивања, која се, узгред, налази и у пратећој документацији, изгледа овако:

Како спојити електрични мерач на трофазну мрежу

Поправите електрични бројило

Нажалост, електрични мерач није уређај који свако може да поправи властитим рукама, попут, рецимо, пегле или радне лампе. Пре свега, кућиште му је запечаћено и након отварања уређаја то ће се морати спровести у пракси. Међутим, то би ионако требало учинити. Савремени електронски и електронско-механички шалтери су прилично сложени (не једноставнији од веш-машине или чак мобилног телефона), па за њену поправку треба да поседујете посебно знање о електроници у домену института. Стога је немогуће одговорити на питање „Како поправити електрични бројило?“ У количинама малог чланка, баш као што је немогуће зацртати упутство за поправку у три речи, на пример, рачунару или ГЛОНАСС сателиту.

Што се механичких уређаја тиче, у принципу, ако сте упознати са механиком и основама електротехнике, можете да покушате да је поправите тако да прикупите, рецимо, једно од два, или да је једноставно очистите и подмажете, јер је механички, а најчешће је узрок проблема прашина и влага. Али, вреди поновити да ће, ако отворите кућиште уређаја, то требати два пута да проверите у одговарајућој организацији. Без отварања можете заменити само изгорене терминале са којима је мерач повезан, али овде ћете такође морати да позовете представника провајдера сервиса (контролера или електричара) који ће уклонити свој печат са поклопца терминала и поставити га на место након завршетка поправке, након што је прегледао све жице .
