За уградњу, утовар и истовар и превоз робе користе се посебни уређаји, чији комплетни сет укључује ушицу за шаре ГОСТ 4751–73 с оком за причвршћивање ланаца, трака, трака, носача, ужета или каблова. Дизајн, начин производње, радни услови и димензиони параметри хардвера одређују се државним стандардом.
Дизајн и спецификације

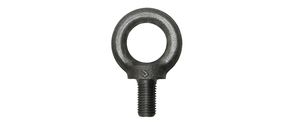

У дизајну уређаја главни елемент је шипка са прстенастом главом и навојним телом. Производња хардвера се врши ковањем или штанцањем челика технике. 20 и чл. 25. Повећани захтеви намећу се процесу израде производа према државном стандарду, јер је производ изложен значајним механичким напрезањима и ако се користи у различитим климатским условима.
У складу са техничким условима, на прстену и телу вијка нису дозвољени пробоји, рупе, шупљине, зарези, удубљења или прорези, посебни захтеви се постављају на интегритет гребена и дубину навоја. ТУ не дозвољава отклањање оштећења, обновљени део има смањене механичке карактеристике. Да би се заштитио од корозије, готови производ се пече и поцинкује.
Димензионални параметри носача за монтирање према ГОСТ-у за ушице су одређени бројем индикатора:
Метална тврдоћа- Толеранције окомитости осе тела на површину носача
Капацитет дизања
Приликом одабира уређаја главна пажња треба бити усредсређена на техничке карактеристике производа у складу са тежином терета и врстом обављеног посла. Капацитет подизања зупчаника се формира под углом нагиба петље главе у односу на тело уређаја. Код транспорта тешког терета, смјер напетости ремена треба бити усмјерен дуж окомите оси зупца.
Одступање од вертикалне осе до равнине вијка и равнине петље не сме прећи 45 0 . Ако индикатори одступања прелазе дозвољену вредност, настају изванредне ситуације због пробијања главе петље или прирубница навоја. Уништавање интегритета уређаја може бити изазвано неусклађеношћу метала, вишком масе терета који прелази дозвољену норму коју је произвођач најавио.
Врсте челичних носача за очи
Поред директне намене, причвршћивачи посебног дизајна се такође користе у формирању нестандардног система подизања. Такви производи су ушице са шарком (окретним) који спречава ротацију терета уздужним прстенима или шипкама у тренутку подизања тешких, предимензионираних и лаких предмета.
Сваки иновативни дизајн је направљен према државном стандарду, који обезбеђује сигурност особља и интегритет терета. ТУ и ГОСТ у различитим се земљама произвођача разликују, али главни показатељ поузданости производа сматра се усклађеност с „Међународним стандардом ДИН 580“, прилагођеним међудржавном ГОСТ 4751−73. Сви производи морају имати алфанумеричку ознаку и заштитни знак произвођача на траци за главу (М8, М16, итд.).
Техничке карактеристике вијака формирају се производном методом:
- Стампинг
- Ковање
Готов производ се пече на високој температури.
При обележавању користи се метода:
- Стампинг
- Шок апликација.
Свака серија производа опремљена је сертификатом о усаглашености с логотипом произвођача, бројем серије, бројем учвршћења, резултатом испитивања. Паковање производа треба да се врши у слојевима, а између слојева је науљен папир.
Карактеристике и обим
Изразите особине носача за очи су класа челика и нагиб навоја. Дакле, уметнички вијак. 20 са нагибом навојних гребена М8 - М 64 треба да има индекс тврдоће од 105 ХБ до 149 ХБ и потпуно одсуство каменца и рђе.
Сила подизања предмета зависи од угла причвршћивања вијака у односу на равнину терета. Угао затезања ремена у односу на вертикалну ос лежишта формиран је теретном масом покретног предмета и може бити у распону од 30 кг до 20 тона. Најсигурније подизање тешких терета врши се када се стварају напори дуж дужине осе осовине вијка.
Хардвер израђен у складу са ГОСТ 4751–73 од угљеничног челика, израђује се у различитим величинама и облицима. Поред главе у облику прстена, причврсни елемент може бити опремљен куком. Да бисте уређај причврстили за предмет, навојни врх производа се заврта у рупу на тијелу терета, ремен или кабл се фиксирају на оку вијка.

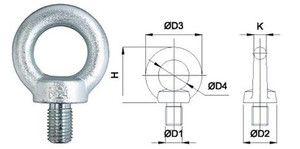

Димензије и ознака носача
Челични ремен за очи, чије су димензије одређене ТУ, подељени су конвенционалним симболима, њихово декодирање одговара имену и величини нити:
Пример:
Вијак М 14 ГОСТ 4751–73
Име - вијак за очи
Величина навоја - 14
ГОСТ 4751–73 - регулаторни стандард.
За хардвер са хромираним (01 µм) цинковим (9 µм) премазом и финим навојем, бакарна плоча се може направити по наруџби.
