Листи и лим су у великој потражњи, јер производе мноштво производа: метал, различите обликоване делове, дренажу, бродски под, делове за ауто-поправку итд.

Такви производи се купују готовим производима, али ако направите ручну машину за савијање властитим рукама, можете уштедети много новца.

Шта се људи савијају

Наравно, можете купити готову машину за савијање, на пример, чувену Еделвеисс, али такве машине коштају много, али ако је направите сами, нећете требати посебне финансијске трошкове. Постоји неколико врста машина за савијање метала :

  • Ручне машине за савијање. Савијање метала настаје услед примене физичке силе. Упркос привидној једноставности дизајна, уз њихову помоћ могуће је произвести готово све потребне операције са лимом, укључујући савијање у савијању.

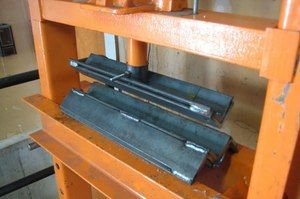

  • Хидрауличка машина за савијање. Веома слично ручним машинама, али примјена силе је захваљујући хидрауличком погону.
  • Машине за савијање ваљка. Они се разликују од претходних не само по дизајну, већ и по принципу рада. У њима се лист не савија у одређеној линији, већ се глатко заобљује. Такве машине су неопходне за производњу цеви и других сличних производа.

Ручне и хидрауличне машине су једноставније за производњу од роло машина. ДИИ цртежи савијања се лако проналазе, али поступак њихове израде није увек описан.

Израда ручне машине за савијање

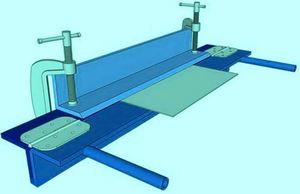

На Интернету можете пронаћи много цртежа за производњу машине за савијање властитим рукама. Један од најједноставнијих и најефикаснијих дизајна је двоструки дијаграм машина. Да бисте властитим рукама направили ручну машину за савијање, требат ће вам: три одсјечка И-греде с полицама од најмање 45 мм и дебљине 3 мм, два вијка промјера око 20 мм, опруга, дебели метал за израду клинова (за јачање проблематичних подручја), шарке врата.

Од алата ће вам бити потребна бушилица, брусилица и машина за заваривање . Алгоритам производње је једноставан:

  1. Две марке су пресавијене, жлебови су обележени и изрезани за заваривање петљи. Да би се петље квалитетно завариле, узорци се косају на 45 степени.
  2. Делови петље су заварени на припремљене комаде И-греде. Потребно је кључати и са лица и изнутра.
  3. Да бисте поставили вијак који учвршћује стезне траке, четири трокутаста клипа су изрезана и заварена у пару на свакој страни И-греде. На носаче је заварена и матица.
  4. На трећи део И-греде заварена је дебела челична плоча која ће притиснути лим. У њему морате избушити рупу за вијак. При заваривању потребно је прецизно центрирати отвор и матицу на сегменту бројача марке.
  5. Одрежите опругу толико дуго да може подићи стезни И-сноп на висину од 8-10 мм. Опруга није опционална, али њена употреба ће у великој мери поједноставити рад савијања метала.
  6. Такође, ради практичности, препоручљиво је заварити ручке на главу за стезање вијка. Могу се направити од непотребне арматуре за обрезивање.
  7. Ручица полуге је заварена за покретни сегмент И-греде. Радни део машине за савијање је спреман за рад, али у овом је облику изузетно незгодан за употребу, па вам је потребно да направите кревет.

Овај рад је врло једноставан и не захтева додатни опис. Кревет се може користити са непотребним или поквареним алатом, ако га има. Резултат је био моћан домаћи листогиб, цртежи су коришћени једноставно, једно од најчешћих. Помоћу ње можете лако савити чак и дуге и дебеле листове метала. Успут, уместо И-зраке можете користити метални угао сличних карактеристика.

Ручна машина за савијање израђена је из угла према истим цртежима, само углови основе морају бити заварени у пару.

Да бисте направили ручну машину за савијање, цртежи се лако могу наћи на Интернету . За стезни део можете користити непарни угао, али пожељно је да га ојачате клиновима како бисте добили потребну чврстину.

Карактеристике машине за ваљак

Машине за савијање ваљка су мање уобичајене, али ако лист желите давати радијални савијање или направити цев, нема друге алтернативе. На Интернету можете пронаћи цртеже машине за савијање властитим рукама, размотрите најједноставнији и најефикаснији дизајн. Ролне за машину за савијање најлакше су купити готове или наручене од токара, требаће им 3 ком.

Снажан кревет је посебно важан за ову врсту машина за савијање . Опет, можете га сами направити или узети готов. Два доња ваљка су фиксирана непокретно, а горњи се могу померати, треба да буде постављен изнад њих. Притиском на горњу ролу подешава се полумјер закривљености обратка. За производњу цеви потребно је обезбедити могућност уклањања горњег ролне.

Најтежи део је израда погона тако да се сва три рола синхроно окрећу. Можете користити зупчанике и ланац за бицикле.

Мере предострожности

При коришћењу листогибоцхних машина потребно је строго поштовати правила безбедности :

  • Погледајте стање хаљине и ципела. Не би требало бити висећих делова, неотворених затварача или дугмади.
  • Проверите радне елементе машине за савијање због неисправности. У случају откривања, не започињте с радом док их не уклоните.
  • Радно место треба да буде адекватно осветљено природном или вештачком светлошћу.
  • На удаљености од метра од машине не би требало бити додатних алата и материјала.
  • Немогуће је савијати листове дебљи него што то предвиђају дизајн и карактеристике машине.

Тако властитим рукама лако можете направити листогиб.
