Савијач цеви је машина која се користи за савијање округле и профилне цеви под одређеним углом од 45, 60, 90 и 180 степени. Сваки домаћи мајстор сања да у свом парку алата има савијач цеви за савијање округлих и квадратних цеви. Многи размишљају о могућности самосталне производње такве машине код куће.

Припрема за производњу машине

Погледајмо опцију израде ДИИ машине за савијање.

Прво, потребно је одредити које ће величине бити машина, односно хоће ли се стално користити у некој просторији или ће бити покретна како би се могла кретати и радити на савијању цеви на погодном месту.

Друго, потребно је припремити цртеж, према којем ће се затим извршити монтажа машине за производњу савијене цеви. То се може учинити самостално или наћи на Интернету. Даље у овом чланку понудит ћемо готове верзије средњих кругова машина, које ћемо детаљно анализирати његовим дизајном.

Савијач цеви треба да има снажну подлогу на коју се затим причвршћују сви остали делови, механизми и друга опрема која су укључена у савијање цеви. Ова база је најбоље израђена од лима дебљине 16-20 мм.

Уређаји за савијање цеви могу имати различити погон, и то: ручни, електрични, хидраулични, пнеуматски или хибридни.

Начини савијања цеви

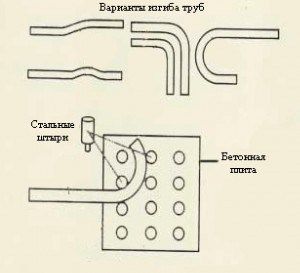

Савијач цеви може имати један од метода савијања цевне гредице. Ово је трчање, навијање, самострел, котрљање и котрљање.

Улази унутра

У овој методи се користе два ваљка за савијање, где је један фиксиран, а други директно за савијање цеви.

Један крај радног дела је причвршћен вијком на фиксни ваљак, а уз помоћ другог краја и дуге полуге, цев се савија под одређеним углом. Што је полуга дужа, то се може уложити више напора и олакшати процес деформације.

На углу су постављена два угла пресека 50к50 мм и дужине 400-500 мм, са отворима за уградњу. Можете користити угао других величина и одсека. На њима је постављен канал који у средини има утор, дуж којег се креће.

Навијање

Овај уређај користи три ваљка, од којих су два мала пречника, а трећа велика. Двије мале су стезне, на већој се причвршћује бравица за стезање цијевне греде и полуга за ручни погон помоћу које се врши сам процес савијања.

Метода самострела

Савијач цеви са стреличама заправо изгледа као самострел. Израда такве машине захтева пуно материјала, као што су канал и угао 75. Из овог профила оквир је заварен, а два ваљка која учествују у процесу производње су монтирана на врху. На шипку дизалице инсталирана је такозвана ципела помоћу које радни комад има профил одређеног пречника, који је жељен за готов производ. Такав савијач цеви се најбоље користи у производњи истих савијених производа у великим количинама.

Котрљање и котрљање

За производњу производа савијених цеви помоћу ваљања и ваљања потребна је озбиљнија опрема него за горе наведене методе.

Да бисте направили машину за ваљање, потребна су три ваљка, од којих ће се један кретати вертикално, притискајући радни део, а остала два ће остати непокретна.

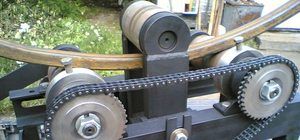

Погонски ваљак ће бити на врху, најједноставнији погон је ручни, али ако је могуће, можете поставити мотор зупчаника тако да се излазна осовина ротира до 100 обртаја у минути. Та брзина ће бити довољна. Коначни производ мора бити у савршеном и уједначеном облику.

Домаћи савијач цеви за округле цеви

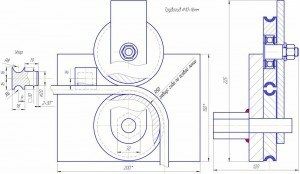

У принципу, све машине овог типа имају исти дизајн, разликујући се само у погону ваљка за профилирање. Ниже је приказан општи цртеж савијача цеви за округле и профилне цеви .

Свако може смислити и направити сопствени дизајн машина, од оних компоненти и материјала који је најповољнији.

Погон машине за савијање цеви

Постоји пуно могућности погона ове машине, главна ствар је да је јефтина за набавку и одржавање, једноставна употреба, приступачне резервне делове и додатну опрему.

Опције погона машине за савијање:

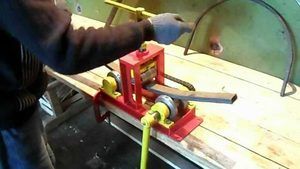

  • Приручник Најједноставнији, најпоузданији и најјефтинији. За њега треба да направите полугу која ће бити погодна за извођење производних радова.
  • Хидраулиц Савијач хидрауличне цеви за округле цеви већ је професионална опрема и служи за извођење радова у индустријским размерама.

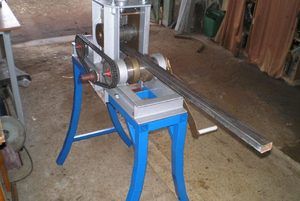

  • Електрични. За такву машину, погон је мотор зупчаника, који се напаја из мреже од 220 или 380 волти.
  • Пнеуматски За погон такве опреме потребан је компресор који ће покретати ваљке за довод и формирање.
  • Комбиновани или хибридни погон. У овом случају се у једној машини користи неколико горе наведених метода.

За домаће задатке не треба користити скупу опрему, довољан је механизам са ручним погоном.

Услови коришћења

Да би импровизовани уређај правилно обављао своје функције, потребно је придржавати се неколико једноставних правила рада:

  • када користите заварену цев са директним заваром, шав треба поставити у завој;
  • да бисте савили цев већег пречника, препоручује се да најмање две особе раде заједно;
  • свакодневно прегледавајте опрему, разне вретене, додатну опрему како не би дошло до лабавих матица на вијцима, пукотина заваривања или других видних оштећења на радним површинама;
  • повремено подмазујте лежајеве, ланце и остале ротирајуће и трљајуће делове и механизме, користећи висококвалитетно мазиво.

Мере предострожности

Приликом извођења производних радова на машинама за деформацију округлих и обликованих цевних гредица од црног и нехрђајућег метала, треба поштовати основна правила безбедности:

  • Сви радови се изводе личном заштитном опремом (рукавице или рукавице, наочаре, посебна одећа).
  • Радове повезане са деформацијом цеви великог пречника треба извести само заједно са партнером.
  • Радно место мора бити чисто. У близини машине не би требало бити мрља нафте, непотребних предмета, другог смећа и слично.
  • Сви ручни савијачи цеви за округле цеви и профилне греде морају бити чврсто постављени на чврсту површину како би се избегле трауматичне ситуације током производних радова.

Сваки домаћи мајстор има право да самостално бира величину, врсту погона и максималну продуктивност своје машине.
