Недавно је угаона брусилица постала познато средство једноставног лаика. Захваљујући овом електричном алату, могуће је изводити различите радове столарије и бравара, а његова једноставност и вишенаменност чине га врло популарним у свакодневном животу.

Током дуготрајног рада опреме, делови се истроше, а у неким случајевима постају неупотребљиви. Стога је често потребно не само мењати четке, већ и поправити бугарско сидро властитим рукама. Поправак брусилице мора се обављати пажљиво и пажљиво да се спрече негативне последице и појаве сложенијих кварова.

Електрична угаона брусилица

Неколико деценија спољни параметри брусилице се нису много променили, са изузетком напредних модела који користе батерију као батерију. Основа алата је кућиште са уграђеним асинхроним мотором и мењачем, а на њега је завртња са ручицом са заштитним кућиштем.

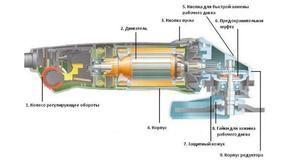

Електрични алат може се користити за резање и чишћење дискова, а постоје и дискови са латицама брусног папира за мљевење. Као и сви алати, и брусилица може одбити да ради, али најчешће није тако тешко поправити квар. Због тога ће можда бити потребно раставити кућиште и мање поправити делове. Међутим, морате разумјети уређај брусилице, у схеми чији су сљедећи елементи:

  • Сакупљач;
  • Сидро
  • Четке;
  • Мењач;
  • Статор;
  • Држач оловке;
  • Прикључак и струјни кабел.

Перформансе свих елемената су веома важне за нормално функционисање целог система. Ако било који део не успе, брусилица постаје бескорисно средство. Да би се диск брусилице могао окретати, сидро се мора окретати и покретати зупчаник, а што се брже сидро окреће, већа је брзина ротације диска. Колектор је врста дела у облику платформе до које воде контакти струјних и управљачких електричних компоненти. Колектор прима напон из четкица, а у даљем процесу електрична енергија се претвара у механичку енергију.

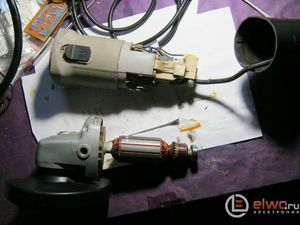

Брушени јастучић за полирање види се приликом растављања кућишта. Кроз кабл за напајање струја тече према четкицама, које преносе напон на колектор. Најчешће се четкице осећају сјајем, а зависно од сјаја може се утврдити степен ефикасности четкица или сидара. Једнако важан део је и мењач . Главни задатак мењача је да преноси кретање са сидра до радне осовине, на којој је инсталиран диск или други уређај. Снага електричног алата зависи од дизајна редуктора, будући да је овај параметар одређен бројем зубаца главног степена преноса.

Статор се сматра веома сложеном техничком јединицом електричног круга брусилице. У статору је намотај који одређује ротацију ротора. Када намотај не успе, његово премотавање се ретко врши независно и још је мање вероватно да ће успети. Са таквим кваровима не бисте требали рискирати - за поправљање кварова морате контактирати искусне стручњаке.

Електрични круг

Познавање сврхе главних делова неће дати 100% позитиван резултат током поправке. Такође је потребно разумети и разумети како је електрични круг брусилице постављен и како електромотор ради. Круг укључује два намотаја која су серијски повезана путем напонске жице на мрежу напона 220 В и која нису међусобно повезана у електричном кругу. Механички монтиран прекидач комуницира прекидачем за укључивање и искључивање брусилице. Свака од намотаја је повезана преко контаката са графитним четкама. Кроз четке се намотаји спајају на колектор ротора.

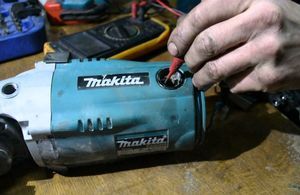

Веома је важно да сидро има пуно намотаја, међутим, само су два намотаја повезана графитним четкама, а квар се најчешће јавља због отвореног круга. Дијагностика електричног круга уређаја врши се посебним уређајем - тестером. Преносиви мерни уређај користи се не само за поправку брусилице, већ и за тестирање осталих електричних алата и уређаја.

Исправну проверу треба извршити од улазног кабла за напајање са преласком на серијски повезане елементе. Приликом провере проводљивости, мултиметарски прекидач је подешен на минимални напон.

Кварови у кругу мотора колектора

Најчешће се кварови у електричном кругу брусилице догађају из следећих разлога:

  • Ношење колектора;
  • Испадање дугмета за покретање;
  • Ношење четкица од угљеника или графита;
  • Прегревање и кратки спој у намоту статора;
  • Прегревање и сагоревање намота ротора;
  • Оштећење жице за напајање.

Овакви кварови су најчешћи, али постоје и друге кварове повезане са отвореним кругом.

Мањи квар и њихово отклањање

У случајевима када брусилица одбија да се укључи када се притисне дугме за покретање, разлог може бити безначајан и, највероватније, поправак можете извршити сами без помоћи стручњака . Истовремено, требате се водити главним правилом - почните од најједноставнијих чворова и пређите на сложеније. У овом случају, узрок квара брусилице може бити прекид каблова у подручју електричне жице и четкица.

Пре свега, морате искључити брусилицу из мреже, а затим прегледати кабл на оштећења. Након тога морате раставити кућиште и проверити везу тастера за напајање и четкица. Ако је жица оштећена, може се заменити новом, а покидани електрични круг може се вратити. Ако након провере кабловског и електричног круга струја струји према механизму, али покретање се не врши, проблем може бити у самом стартном тастеру.

Требало би да проверите дугме и ако је пронађена неисправност, поправите је или замените тастер. Дугме мора бити пажљиво растављено, док је пожељно да означите терминале и жице. Приликом поновног повезивања важно је правилно повезати контакте, јер неправилна инсталација може проузроковати изгарање намотаја, а арматура заглавити.

Након провере функционалности жице за напајање и дугмета, морате проверити регулатор брзине који је доступан у неким моделима угаоних брусилица. Ако се не пронађу неисправности, тада морате обратити пажњу на четке и, ако је потребно, заменити их, као и очистити све контакте.

Неисправне графитне четкице

Главни узрок квара могу бити четке . У зависности од оптерећења и трајања рада, брусилице четкице могу трајати шест месеци, годину или две, а затим се истроше и алат може престати да ради. Замена старих делова новим делом врши се отпојеним каблом и демонтираним кућиштем. Одвијачем одврните држаче четкица и уклоните старе четке. Такође се могу затворити поклопцима у кућишту, а затим случај не треба растављати.

Четке би требало мењати само на начин израде сличне величине и материјала, а након што се четкице замене, оне ће се неко вријеме трљати - брусилица мирује. Ако је тастер за покретање неисправан, забрањен је рад са брусилицом, јер то може довести до заглављавања резног диска, његовог уништавања и непредвидивих последица. Регулатор брзине је уређај за несметано покретање брусилице, а након појаве кварова у његовом раду, потребна му је замена, јер ће поправак бити тежак и скоро немогућ.

Поправите брусилицу статора

Може се утврдити узрок квара статора брусилице. Да бисте то учинили, обратите пажњу на прекиде у раду . Ротор може развити обртаје који су већи од дозвољених, што ће указивати на прекидни круг у намоту. Многи кварови се могу поправити само у сервисним центрима, али за несметан рад може се извршити правовремено чишћење, подмазивање и замена четкица и лежајева.

Квар статора Макита брусилице је редак, а узрок може бити стално прегревање брусилице. У том случају случај постаје веома врућ, а у вентилационим каналима се појављује мирис печења. У намоту статора може доћи до кратког споја или отвореног круга, па је тешко утврдити квар и поправити уређај без посебних уређаја. Да бисте поправили угаону брусилицу властитим рукама или заменили статор, морате да извршите следеће радње:

  • Демонтажа угаоне брусилице;
  • Демонтирање ротора након уклањања носача;
  • Уклањање заштите статора;
  • Одвијте вијке за постављање у кућишту;
  • Уклањање поклопца ручке и одвајање напајања жицама;
  • Уклањање статора.

Статор је чврсто монтиран у кућишту, тако да поступак вађења може бити праћен лаганим ударцима млазница на кућиште. Најчешће је потребно заменити статор, али понекад се вентилатори могу превијати сами.

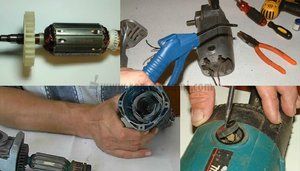

Поправак ротора брусилице

У већини случајева поправке се врше након неправилне употребе . То може бити непрестано прегревање, прекомерна оптерећења, неблаговремена замена четкица и упад страних честица на плоче колектора. Могуће је утврдити неисправност ротора бугарског ДВТ 180 повећањем искре на ламелама колектора, појавом мириса и дима горења. Такве последице могу проузроковати неисправност мењача, праћена куцањем и беспилотним ударцем као резултат оштећених зуба.

Да би се спречило ломљење ротора, потребно је спречити прегревање брусилице, зачепљење вентилационих канала и улазак прашине и других честица у њих. Потребно је на време променити четке, подмазати масноћу и користити кругове пречника који су предвиђени у упутству за употребу.

Преглед и поправак колектора

Да бисте прегледали колектор, потребно је уклонити ротор, растављајући кућиште и мењач. Када се на разводнику открију жљебови, он се обрађује на токарилици, а мања оштећења уклањају се брушењем. Да би се брусила површина колектора, осовина ротора је фиксирана на глави бушилице, а брушење се врши стакленим папиром. За време брушења и окретања нису допуштени избацивање и померање средишта обратка, а пре рада потребно је уклонити лежајеве са осовине ротора.

Након извођења радова површину морате очистити меком крпом и уклонити коре на ламелама.

Механичке кварове брусилице

Да бисте препознали ову врсту грешке? морате раставити тело брусилице и кућиште зупчаника брусилице, које је израђено од легуре метала.

Главни механички кварови односе се на такве дијелове брусилице:

  • Мењач;
  • Дугме за закључавање - закључавање вретена;
  • Прирубнице за прирубнице;
  • Лежајеви осовина сидра.

Да ли се алат за брушење често оштећује? а најчешћи узрок је оштећени лежај или хабање зупчаника. Такви кварови су узроковани прекомерним оптерећењем опреме током рада. У овом случају зуби зупчаника зупчаника такође се могу истрошити и поломити. Принцип поправке је поступак замене делова и за то нису потребне посебне вештине.

Замена лежаја мењача

Лежајеви су веома важни елементи електричног алата . Након квара лежаја, мора се одмах заменити, јер његов квар може довести до других механичких кварова и оштећења статора и ротора. Лежајеви могу негативно да утичу на:

  • Дуготрајни рад брусилице са великим оптерећењем;
  • Недостатак мазива;
  • Стране честице;
  • Повећана брзина ротације.

Након хабања или уништавања лежаја, појављује се непријатна вањска бука. Можете да проверите стање лежаја након растављања брусилице и провере лежаја лежаја на вратилу. Када померате лежај у различитим смеровима, игра мора бити одсутна или минимална. Након откривања квара лежаја, мора се променити ваљком, а кавез уништеног лежаја може се уклонити помоћу славине заварене у кавез. Лежај се такође може уклонити по популарној методи, користећи два кључа отвореног типа, порок и чекић.

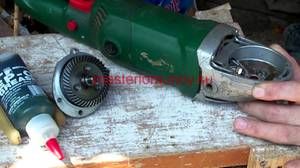

Демонтажа и поправак мењача

Најтежи део приликом поправке мењача је уклањање зупчаника и уклањање потисног лежаја . За демонтажу је потребно уклонити поклопац и одвојити кућиште статора од ротора. Затим морате одврнути матицу за причвршћивање погонског зупчаника, ако то предвиђа дизајн. У поклопцу мењача налази се лежај који се извлачи након уклањања осигурача. Погоњени велики зупчаник причвршћен је закопчаним прстеном, а помоћу импровизованих алата може се уклонити. Зупчаник је притиснут на вретено и причвршћен кључем.

Код неких врста брусилица зупчаник се може причврстити навојним спојем. Поправак зупчаника састоји се у њиховој замјени. Резач за закључавање је потребан ради практичности уградње носача на прирубницу радног диска. Реза је шипка са опругом и, ако је потребно, притиском на њу спречава се ротација радне осовине. Готово је немогуће поправити такав засун, мора се заменити.

Препоруке за поправак

При утврђивању кварова и извођењу поправака потребно је придржавати се препорука захваљујући којима ће се радови обављати ефикасније и брже. Уређај је искључен из мреже и строго га је забрањено укључивати у поступак поправке, монтаже и демонтаже. Поправку је најбоље обавити на чистом, уредном радном столу при добром светлу . Обавезно следите поступак демонтаже и састављања механизма . Приликом поправки механичког дела морате пазити да не оштетите електричне дијелове и намотаје брусилице.
