При постављању електричног ожичења посебна се пажња посвећује електричним контактима, јер од тога зависи квалитет и поузданост целе електричне мреже. Саставни део таквих контаката је и повезивање жица. За то се користе и савремене технологије и старе методе. Свака метода има своје предности и мане. Који тип жица за увијање треба користити, изабран је из услова и могућности.
Твист Рекуирементс
Уметање жица заједно је најпопуларнији и најлакши начин, али истовремено и најпоузданији. Да бисте разумели како исправно увити жице, потребно је замислити који се процеси могу одвијати на спојном месту. Временом, као резултат изложености температури, стезаљка се отпушта. То је због линеарног ширења проводника током проласка великих количина струје. Контакт на споју је ослабљен, његов отпор се повећава, односно тачка закретања се загрева. Жице се оксидирају и прегревају, контакт нестаје или долази до лома изолације, што је препуно кратком споју и пожару.
Захтјеви за увијање жица регулирају се правилима за уградњу електричне опреме (ПУЕ). Основна правила за било који начин повезивања жица је обезбеђивање контакта без додатног отпора. То јест, ова вредност на месту увијања не сме прелазити минималну вредност отпора самих жица. То важи за захтеве механичке чврстоће, контактна тачка не сме да буде мање издржљива од вредности снаге самих жица.
Стога су, према ПУЕ, забрањени једноставно изведени спојеви у облику увијања током инсталације електричног ожичења. Након увијања, потребне су додатне операције да би се повећала његова поузданост. То може бити лемљење, заваривање, пресовање, механичко стезање.
Важно је напоменути да је увијање применљиво само ако су повезани проводници направљени од истог материјала. У супротном, хемијско једињење настаје услед оксидације, које брзо уништава завој.
Постоје разне врсте завоја:
- паралелно једноставан;
- доследно једноставно;
- паралелни утор;
- серијски утор;
- завој.
Прије почетка везе морате припремити жице. Да бисте то учинили, морате да уклоните изолацију на дужини од најмање 50 мм, чисту жицу очистите финим пупољком и тек након тога наставите да је увијате. Паралелно повезивање користи се када постоји потреба за спајањем крајева жица заједно, на пример, у разводним кутијама. Секвенцијални заокрет током извођења огранка.
Метода паралелне везе
Паралелно повезивање је једноставна операција, која подразумева методу у којој су две жице одузете једнаке дужине паралелно једна са другом. Надаље, голи крајеви се пресијецају тако да се рубови додирују. Тада се ротацијским покретом почињу увијати. Потребно је завијати се у једном правцу, у ком правцу - нема везе.
Изоловани делови проводника не смеју да се окрећу. Прво, диригенти окрећу руке, правећи правац, а затим се увијају клијештима. У исто време, крајеви жица се узимају клијештима како би се уједначеност окретала. Метода „паралелно са жлебом“ подразумева да када је увртање једно језгро непомично, а друго га плетеница. За то, почевши од краја изолације, са једном жицом се раде три до четири окрета око другог. Први с тијесним додиром постављамо паралелно с другим, а на крају опет изводимо три до четири окрета.
Опис секвенцијалне методе

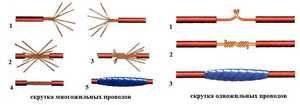

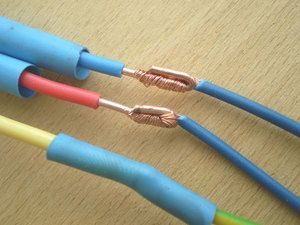

Серијска једноставна веза врши се на други начин. Скинути крајеви жица нису међусобно причвршћени, већ су смештени у супротном смеру, преклапајући се. Средина исечених вена се наноси једна на другу, а затим се плету у једном и другом правцу. У овом случају је неопходно да уклоњене жице не падну на изолацију супротне жице. Код увијања утором, свако језгро се плетује другим, само на крајевима изолације, а у средини се пролази чврстог додира.
Кабл завој

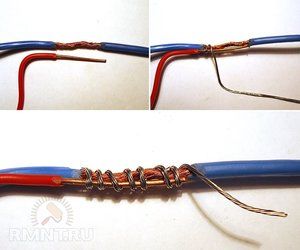

Изводи се паралелно и узастопно . У првом поступку жице су притиснуте једна на другу помоћу изолационог слоја, а трећи проводник се спиралним покретима намотава око уклоњених проводника. Да бисте то учинили, један крај додатне жице држе прсти, а други се помоћу клијешта омотавају око, чврсто стисћујући међусобно спојне језгре. У другој методи, уклоњене вене се примењују паралелно, али једна насупрот једна другој, не досежући један или два милиметра до изолације супротне жице. Затим чврсто покрените додатни проводник.
Напет кабл

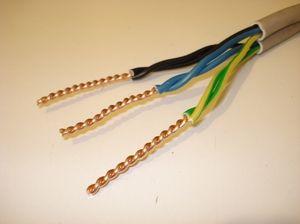

С овом везом постоје мале нијансе. Да би се повећала површина контакта, користе се исте методе, али са прелиминарним одвајањем жица у свакој жици. Након уклањања изолације, жице се узгајају у свакој жици, а од њих се стварају два до четири пигтаилс-а с једнаким бројем жица у свакој. Затим се постављају једна преко друге, а жице су уплетене по један пигтаил из сваке жице. На крају се добијени пигтаилс преплићу. Тако се добија правилно увијање жица снажне механичке чврстоће и малог отпора.
Број окрета који се постигну током рада би требао бити већи од шест. Врсте прикључака жице не зависе од материјала који се користи и изводе се идентично и за алуминијске и бакарне жице. Важно је схватити да је немогуће увијање различитих врста жица заједно, а алуминијумска жица се може прекинути ако је претјерано увијена. Ако је потребно уврнути више од две жице, технологија процеса се неће променити.
Додатне технолошке операције
Пошто ПУЕ забрањује само увијање и немогуће је повезати различите материјале, процес увијања треба завршити терминалним блоком или лемљењем. Да би веза била поуздана, користе се следећи кораци процеса:
- лемљење;
- заваривање;
- вијчане споне;
- пресовање у посебним опружним уређајима;
- пресовање.
Лемљење и заваривање на споју
Једини недостатак ове операције је сложеност посла. За лемљење ће бити потребни коситар и флукс. Код рада са бакром, колофонија се користи у облику флукса, док се за алуминијум користе високо активни флукс који садржи олеинску киселину и литијум-јодид. Ако је лемљење снаге до 100 В довољно за лемљење бакра, а алуминијум се завари помоћу гасног грејача, температура грејања треба да буде 400-500 степени. За лемљење бакра користи се олово-калај. А за алуминијум са садржајем цинка .
Сама технологија је једноставна, јер је топлотна проводљивост завоја већа од лемљења, када се топи, иде се до спајања, стварајући танки слој. При лемљењу није дозвољен велики прилив лемљења, већ га треба равномерно распоредити по целој површини.
Примена вијака за стезање
Вијчане стезаљке у свом принципу рада укључују механичко компримовање искривљених површина помоћу вијака. За то се користе челични блокови. Готови увојци или појединачни жице су положени испод челичне перилице и компримовани увртањем. У том случају стезаљку врши и сама подлошка, и само вијком. Први начин је бољи, јер је контактна површина већа.
Сам терминални блок изгледа као плоча на изолатору са групом контаката. Помоћу терминалних блокова повезују се бакарне и алуминијумске жице различитих секција.
Коришћење опружних уређаја
Омогућују најбржу везу без употребе алата. Широко се користе вагонски терминални блокови. Доступне су не само у различитим величинама, већ и за различит број повезаних жица. Уз њихову помоћ прикључују се једножилне и навојене жице различитих секција и врста. Жице се комбинују појединачно и међу собом. Да бисте то учинили, терминални блокови имају засун за контролу који вам омогућава да положите жицу и стегнете је унутра након пуцања. Или користите клип алатку.
Коришћењем Ваго терминала, алуминијум се такође може повезати са бакром. Али за то се користи посебна паста која спречава приступ ваздуху, а жичане жице се узгајају у одвојеним ћелијама.
Пресовање повезаних каблова
Ако је потребно, спојите жице великог попречног пресјека помоћу вијака (рукаваца). Жице се скидају и убацују у рукаве, а затим се помоћу клијешта за прешање стисне и жица се стеже. Таква веза се сматра поузданом, али захтева специјализован алат.
Спојне изолационе стезаљке (ППЕ) такође се сматрају својеврсним пресовањем. Након увртања жице, у зависности од пречника, капице се причвршћују на врх везе, притискајући контакт и изолирајући га.
Посљедња фаза након завршетка везе је њена потпуна изолација. Као изолатор користи се диелектрична изолациона трака или топлотна цев. Изолација би требала бити 2-3 цм већа од самог споја. Изолација се мора извести ефикасно, у противном постоји могућност квара између жица, што ће довести до кратког споја.
