Прилично важна ствар је постављање електричних комуникација унутар конструкције. Електричне жице морају осигурати снабдијевање електричном енергијом одговарајућег квалитета, у потпуности обављати стално додијељене функције и у складу са правилима заштите од пожара. Да би се осигурао тачан и сигуран рад компаније, требало би бити веома озбиљан у погледу избора електричних жица.

Није тешко купити потребну електричну жицу за монтирање унутрашњег ожичења. Тврдња да само стручњаци могу направити прави избор по овом питању је нетачна. Да бисте изабрали жице неопходне да се осигурају жељене карактеристике, то могу учинити сви. Неопходно је утврдити шта ће бити укључено у нову електроенергетску мрежу, колики је укупни капацитет предложених уређаја. Даљња знања из физике и референтних књига ће вам помоћи.

Структура електричног кабла

Језгра су главна компонента сваког електричног кабла. Уз њих се одвија и пренос електричне енергије. Одвојени су диелектричном изолацијом, а налазе се у једној шкољци.

Постоје две врсте проводника за електричне жице:

  • једнострука жица;
  • нанизани, који садржи много појединачних вена.

Многи погрешно претпостављају да су једножилни и једножилни електрични каблови сличног назива. У стварности једножилне жице имају само једно језгро. Ево, са своје стране, може бити једножилни или вишежични.

Материјали за производњу живих проводника су бакар и алуминијум. Алуминијска жица је јефтинија од бакрене, али је њена проводљивост нижа. То јест, са истим пресеком бакарни кабл може да издржи велико оптерећење. Недостатак бакра је његова уништеност у ваздуху.

При раду са алуминијумским и бакарним материјалима треба узети у обзир чињеницу да се њихово једињење брзо оксидује. То значи брзи прекид контакта међу њима. Ова ситуација може довести до кратког споја у дијелу ожичења. Стога је веза путем увијања у овом случају искључена, жице су повезане помоћу прикључне стезаљке. Идеална опција би била употреба жица исте марке у свим областима обављања посла.

Каблови су опремљени омотачем . Изолациони слој је направљен:

  • од гуме;
  • од полиетилена;
  • од ПВЦ-а.

Сви ови материјали су са високим карактеристикама електричне изолације. Због тога им је дозвољено да се користе у мрежама различитих напона унутар 500 В.

Сваки кабл који се користи за уградњу унутар куће и стана садржи најмање 2 изолациона слоја: први штити унутрашње језгре састављене у снопу, а други окружује само 1 језгру.

Прво морате утврдити разлику између електричног кабла и кабла.

  • Кабел је жица која се састоји од флексибилних језгара прекривених заштитним поклопцем.
  • Кабл се назива уплетена заједно изолована жица затворена у омотачу.

Означавање кабла

Да бисте одредили избор оптималног кабла, морате пажљиво испитати ознаке производа. Кабл мора да садржи: марку, назив произвођача и усаглашеност са ГОСТ-ом или ТУ-ом. Величина и назив секције се примењују дуж целе дужине кабла у правилним интервалима.

Означавање сваког кабла за напајање приказано је са 3 знака. Прва цифра нумеричке ознаке означава број језгара, друга - пресек било које од њих, трећа - напон. Остали бројеви показују степен еластичности жице.

Прво слово поставља врсту сировине која се користи за обликовање горњег изолационог премаза. Ако имате производ означен са првим словом „А“, онда он има алуминијске жице, а испред нас су слова израђена од бакра.

Друго слово приказује врсту кабла:

  • "К" - контрола;
  • "П" је раван;
  • "М" - монтажа;
  • "В" или "У" - инсталација;
  • "Мг" - инсталација са флексибилним кућиштем.

Треће слово односи се на материјал који се користи за унутрашњу изолацију .

  • "П" - полиетиленска изолација;
  • „Б“ или „БП“ - гумена изолација;
  • "Пв" је вулканизујући полимер;
  • "Пс" је полимер који се сам гаси;
  • "Ц" је оловни омотач.

Гумена изолација се може заштитити премазом од жада "Ј" или премазом поливинил хлорида "Б".

Каблови за унутрашње ожичење

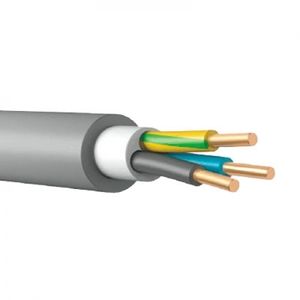

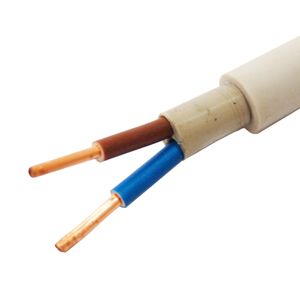

Најпознатије електричне жице за унутрашње ожичење су ВВГ (једножилно једро). Може се наћи и равна и округла. Дешава се да ове марке:

  • ВВГнг - незапаљив, не светли када је пресавијен у чворове.
  • ВВГНГ-ЛС - незапаљив, не пуши.

Својства НИМ-а (једножилна језгра) су слична ВВГнг-у, али микрофил је постављен међу жицама да би се заокружио кабл.

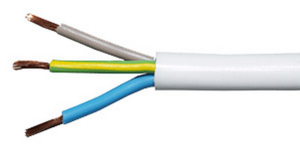

ПВА (вишежична језгра) је увек округла. Од ранијих типова кабла се разликује по већој еластичности.

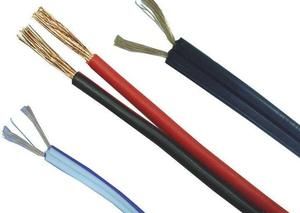

Лептир вијак (вишежична језгра) је раван, с највећим пресеком од 0, 75 квадратних милиметара. Због свог малог пресека, кабл се користи само за повезивање кућних уређаја мале снаге (светла, телевизора, рачунара). Зову га тако - телефоном. За повезивање веш машина не користе се електричне шпоретне пећи.

Све ове врсте каблова могу се користити за скривено и отворено ожичење. Својства проводљивих жица свих ових врста готово су једнака. Жица за постављање скривеног ожичења бира се према погодности рада с њом, крута или еластична.

Еластични - кугласти шрафови и ПВА. Крута - ВВГ и НИМ. Ако говорите о отвореном ожичењу, морате погледати боју кабла. На пример, ВВГ је увек тамног тона; НИМ - сивкаст; ПВА - снежно бела, наранџаста, ретко - црна; Кугласти вијак црни. Ако није могуће одабрати жицу потребног тона, може се ожичити у ребрасти.

Сада ћемо анализирати шта значи боја жице у ожичењу:

  • (Н) Нула - плава;
  • (ПЕ) Нулта сигурност - жуто-зелена;
  • (ПЕН) Комбинована нула - плава са жуто-зеленкастим пругама;
  • (Л) Фаза - браон, бела, црна, сива, црвена и бројне друге боје;

Кабелски свежањ за спољашње ожичење

Главни критериј приликом куповине кабла за ожичење на улици је повјерење у његову сигурност и способност издржавања негативних вањских фактора. Главни захтеви за овај производ су отпорност на изгарање, поузданост и отпорност на влагу.

Треба класификовати најчешће врсте:

СИП - жица за напајање на улици, која може изводити радове до 1 кВ. Ово је алуминијумска жица која се састоји од неколико жица са индивидуалном изолацијом. Има подврсту (СИП -1, 2, 3), а производи се у неколико земаља. Главна карактеристика је црна боја изолације. Употреба таквог кабла пружа значајну сигурност током ваздушне инсталације и смањује трошкове рада. Додатна предност је његова компактност, која омогућава употребу жице, укључујући и у недостатку простора.

АВББСХВ је направљен од алуминијумских жица под оклопном изолацијом. Једна врста кабла је ВББСХВ - са црвено-жутим жицама. Изразита карактеристика је вероватноћа полагања у земљу без употребе додатне изолације и отпорности на механичка оптерећења. Главне особине:

  • Присутност металне фолије у кожи.
  • Жице различитих боја ради удобног бирања и повезивања.
  • Спољни слој је црне боје.
  • Отпорност на влагу и независност од температурних разлика.
  • Рок трајања је 30 година.

Такве жице су чвршће због употребе оклопа, што може узроковати неке непријатности током инсталације.

НИИ је жица која се истиче својом свестраношћу и робусношћу у употреби. Дешава се бакар и алуминијум. Овај производ се више употребљава за полагање у земљу или ваздух, као и за повезивање електричне опреме у просторијама. Главне особине:

  • Отпорност на влагу и незапаљивост.
  • Усаглашеност са међународним стандардима.
  • Вишебојна изолација жица.
  • Згодан рад са њим на отвореном простору.
  • Спољни слој је направљен од ПВЦ-а црне боје.
  • Климатска стабилност.
  • Животни век је 30 година.

Таква жица се производи у бројним предузећима, што је последица његове мултифункционалности и снаге. Главни ривал производа је ВББСХВ жица, поменута раније.

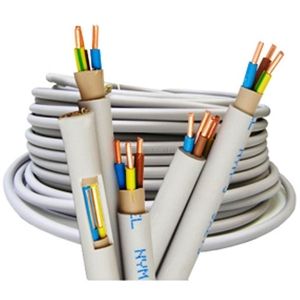

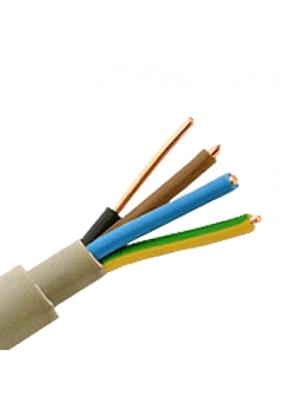

НИМ је високо поуздана жица која се често користи у индустрији и присутна је при формирању спољашњих ожичења. Његова одлика је универзалност и способност рада у различитим околностима. Својства:

  • Задовољава опште признате стандарде Немачког удружења за електротехнику.
  • Способност да задрже своја својства на различитим температурама.
  • Не упија влагу, дуготрајан је, што омогућава постављање у бетон или малтер.
  • Пресјек је округао, тон је сив.
  • Није запаљиво.

Приликом ожичења на отвореном помоћу НИМ-а, препоручује се да га заштитите од сунчеве светлости. Слични производи се производе у бројним руским и европским предузећима, а неки произвођачи производе жице према личним спецификацијама, међутим такви производи имају најнижу цену и, сходно томе, нижи квалитет. Не препоручује се употреба сличних каблова за постављање спољних ожичења.

Принципи ожичења на отвореном

Одабиром електричне жице за спољашње ожичење на улици, важно је узети у обзир карактеристичне карактеристике ове операције. Постоји неколико аспеката који утичу на заштиту и удаљеност до стамбених зграда. Дакле, удаљеност од кабла до тријема мора бити најмање 250 цм, а до балкона или прозора - 100, односно 150 цм, респективно. Ако се шема изводи вертикално, удаљеност од равни мора бити 275 цм, до балкона или прозора - 100 и 75 цм.

Када је кабл проведен дуж зида, важно је не прекршити неколико правила:

  1. Ако се користе одвојене жице, неопходно је користити пластичне или металне цеви.
  2. Повезивање жица путем прикључних конектора (закретање је забрањено).
  3. Обустава каблова између кућа дозвољена је употребом кабла и валовитог црева.
  4. Ожичење се мора вршити искључиво у непропусним разводним кутијама.
  5. Постављање жица у кров је забрањено.

Током уличног ожичења морате узети у обзир неколико значајнијих аспеката. Дакле, линија појединачне зграде може да се повеже на извор напајања трофазног или једнофазног напона (380 или 220 В). У случају полагања ваздуха, препоручује се употреба СИП-4 кабла.

Блиндирани каблови марки ВБСхв или АВБСхв су погоднији за подметање. Њихова одлика је отпорност на влагу, чврстоћу. Унутрашње ожичење се изводи алуминијумским каблом већег пресека да би се смањило финансирање инсталационих радова.

При полагању уличног кабла потребно је осигурати начин уградње. Не треба заборавити да ваш мир, сигурност, а у неким случајевима и живот зависи од тачности избора кабловских производа и усклађености са ПУЕ-ом током инсталације.
